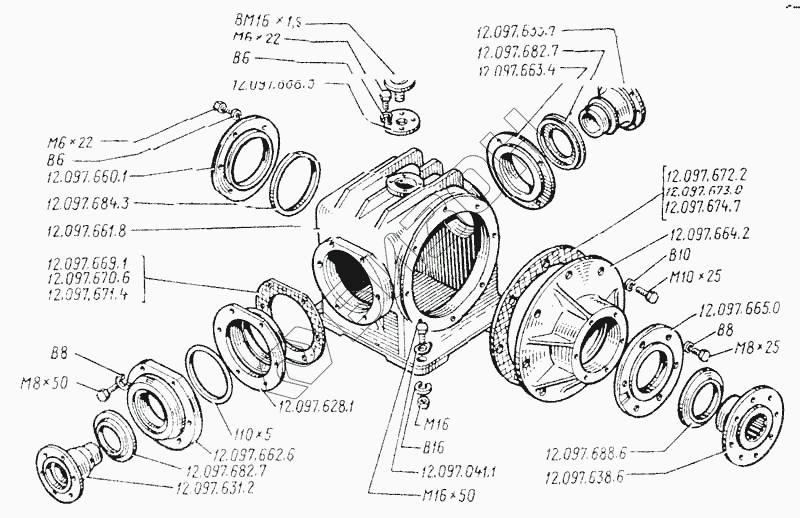

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Редуктор. Детали корпусные
12.097.671.4
12.097.041.1
В10
В16
В6
В6
В8
В8
12.097.638.6
12.097.631.2
12.097.633.7
ВМ16х1,5
12.097.688.6
12.097.682.7
12.097.682.7
12.097.674.7
12.097.670.6
12.097.673.0
12.097.669.1
М16х50
12.097.672.2
12.097.662.6
12.097.660.1
12.097.663.4
12.097.665.0
12.097.668.3
12.097.664.2
12.097.661.8
110х5
М16
12.097.628.1
М8х50
М8х25
М6х22
М6х22
М10х25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 12.097.671.4 | 12.097.671.4 | Прокладка регулировочная 0,25 |
Загрузка ...
|
|
| 12.097.041.1 | 12.097.041.1 | Шайба стопорная |
Загрузка ...
|
|
| В10 | В10 | Шайба пружинная |
Загрузка ...
|
|
| В16 | В16 | Шайба пружинная |
Загрузка ...
|
|
| В6 | В6 | Шайба пружинная |
Загрузка ...
|
|
| В8 | В8 | Шайба пружинная |
Загрузка ...
|
|
| 12.097.638.6 | 12.097.638.6 | Фланец |
Загрузка ...
|
|
| 12.097.631.2 | 12.097.631.2 | Фланец |
Загрузка ...
|
|
| 12.097.633.7 | 12.097.633.7 | Фланец |
Загрузка ...
|
|
| ВМ16х1,5 | ВМ16х1,5 | Сапун |
Загрузка ...
|
|
| 12.097.688.6 | 12.097.688.6 | Пыльник |
Загрузка ...
|
|
| 12.097.682.7 | 12.097.682.7 | Пыльник |
Загрузка ...
|
|
| 12.097.674.7 | 12.097.674.7 | Прокладка регулировочная 0,75 |
Загрузка ...
|
|
| 12.097.670.6 | 12.097.670.6 | Прокладка регулировочная 0,75 |
Загрузка ...
|
|
| 12.097.673.0 | 12.097.673.0 | Прокладка регулировочная 0,50 |
Загрузка ...
|
|
| 12.097.669.1 | 12.097.669.1 | Прокладка регулировочная 0,50 |
Загрузка ...
|
|
| М16х50 | М16х50 | Болт |
Загрузка ...
|
|
| 12.097.672.2 | 12.097.672.2 | Прокладка регулировочная 0,25 |
Загрузка ...
|
|
| 12.097.662.6 | 12.097.662.6 | Крышка |
Загрузка ...
|
|
| 12.097.660.1 | 12.097.660.1 | Крышка |
Загрузка ...
|
|
| 12.097.663.4 | 12.097.663.4 | Крышка |
Загрузка ...
|
|
| 12.097.665.0 | 12.097.665.0 | Крышка |
Загрузка ...
|
|
| 12.097.668.3 | 12.097.668.3 | Крышка |
Загрузка ...
|
|
| 12.097.664.2 | 12.097.664.2 | Крышка |
Загрузка ...
|
|
| 12.097.661.8 | 12.097.661.8 | Корпус |
Загрузка ...
|
|
| 110х5 | 110х5 | Кольцо резиновое |
Загрузка ...
|
|
| М16 | М16 | Гайка |
Загрузка ...
|
|
| 12.097.628.1 | 12.097.628.1 | Втулка |
Загрузка ...
|
|
| М8х50 | М8х50 | Болт |
Загрузка ...
|
|
| М8х25 | М8х25 | Болт |
Загрузка ...
|
|
| М6х22 | М6х22 | Болт |
Загрузка ...
|
|
| М10х25 | М10х25 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
