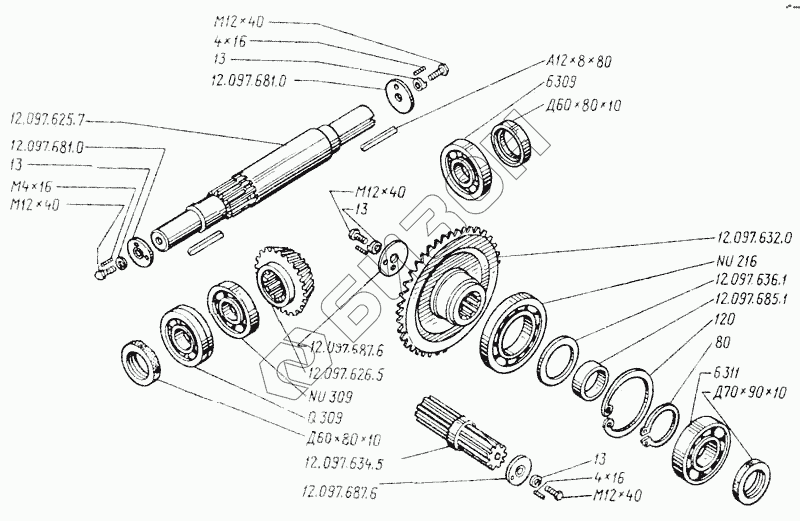

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Редуктор. Валы и шестерни
6309
А12х8х80
12.097.632.0
12.097.626.5
13
13
13
13
12.097.681.0
12.097.681.0
12.097.636.1
12.097.687.6
12.097.687.6
Q309
NU216
NU309
М12х40
М12х40
М12х40
М12х40
6311
Д60х80х10
Д60х80х10
Д70х90х10
120
80
12.097.85.1
М4х16
М4х16
М4х16
12.097.625.7
12.097.634.5
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 6309 | 6309 | Подшипник |
Загрузка ...
|
|
| А12х8х80 | А12х8х80 | Шпонка |
Загрузка ...
|
|
| 12.097.632.0 | 12.097.632.0 | Шестерня |
Загрузка ...
|
|
| 12.097.626.5 | 12.097.626.5 | Шестерня |
Загрузка ...
|
|
| 13 | 13 | Шайба стопорная |
Загрузка ...
|
|
| 12.097.681.0 | 12.097.681.0 | Шайба |
Загрузка ...
|
|
| 12.097.636.1 | 12.097.636.1 | Шайба |
Загрузка ...
|
|
| 12.097.687.6 | 12.097.687.6 | Шайба |
Загрузка ...
|
|
| Q309 | Q309 | Подшипник |
Загрузка ...
|
|
| NU216 | NU216 | Подшипник |
Загрузка ...
|
|
| NU309 | NU309 | Подшипник |
Загрузка ...
|
|
| М12х40 | М12х40 | Болт |
Загрузка ...
|
|
| 6311 | 6311 | Подшипник |
Загрузка ...
|
|
| Д60х80х10 | Д60х80х10 | Манжета |
Загрузка ...
|
|
| Д70х90х10 | Д70х90х10 | Манжета |
Загрузка ...
|
|
| 120 | 120 | Кольцо стопорное |
Загрузка ...
|
|
| 80 | 80 | Кольцо стопорное |
Загрузка ...
|
|
| 12.097.85.1 | 12.097.85.1 | Втулка распорная |
Загрузка ...
|
|
| М4х16 | М4х16 | Винт установочный |
Загрузка ...
|
|
| 12.097.625.7 | 12.097.625.7 | Вал приводной |
Загрузка ...
|
|
| 12.097.634.5 | 12.097.634.5 | Вал |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
