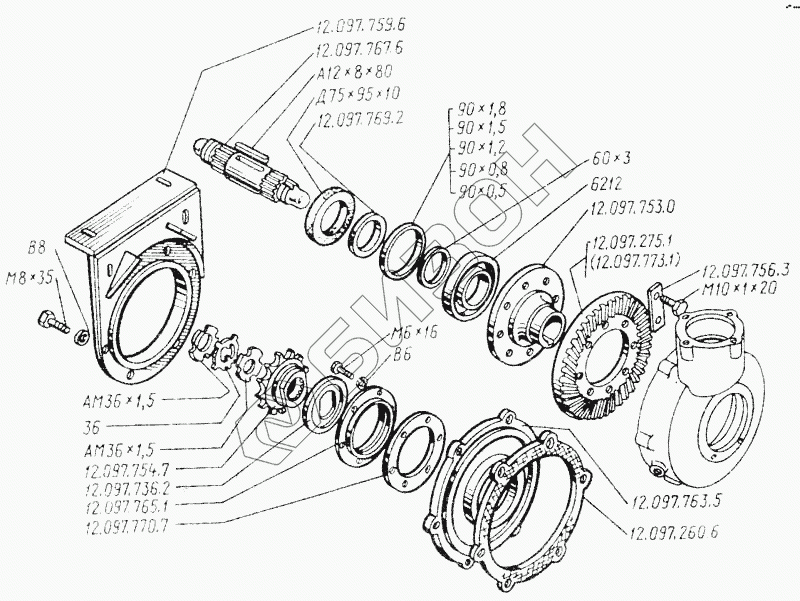

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Редуктор битера
6212
В6
А12х8х80
12.097.275.1
90х0,5
90х0,8
90х1,8
90х1,5
90х1,2
36
В8
12.097.736.2
12.097.753.0
12.097.260.6
12.097.770.7
М6х16
12.097.756.3
12.097.773.1
Д75х95х10
12.097.763.5
12.097.765.1
12.097.759.6
60х3
12.097.754.7
АМ36х1,5
АМ36х1,5
12.097.769.2
12.097.767.6
М10х1х20
М8х35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 6212 | 6212 | Подшипник |
Загрузка ...
|
|
| В6 | В6 | Шайба пружинная |
Загрузка ...
|
|
| А12х8х80 | А12х8х80 | Шпонка |
Загрузка ...
|
|
| 12.097.275.1 | 12.097.275.1 | Колесо зубчатое левое |
Загрузка ...
|
|
| 90х0,5 | 90х0,5 | Шайба установочная |
Загрузка ...
|
|
| 90х0,8 | 90х0,8 | Шайба установочная |
Загрузка ...
|
|
| 90х1,8 | 90х1,8 | Шайба установочная |
Загрузка ...
|
|
| 90х1,5 | 90х1,5 | Шайба установочная |
Загрузка ...
|
|
| 90х1,2 | 90х1,2 | Шайба установочная |
Загрузка ...
|
|
| 36 | 36 | Шайба стопорная |
Загрузка ...
|
|
| В8 | В8 | Шайба пружинная |
Загрузка ...
|
|
| 12.097.736.2 | 12.097.736.2 | Шайба балансировочная |
Загрузка ...
|
|
| 12.097.753.0 | 12.097.753.0 | Ступица |
Загрузка ...
|
|
| 12.097.260.6 | 12.097.260.6 | Прокладка |
Загрузка ...
|
|
| 12.097.770.7 | 12.097.770.7 | Прокладка |
Загрузка ...
|
|
| М6х16 | М6х16 | Болт |
Загрузка ...
|
|
| 12.097.756.3 | 12.097.756.3 | Пластина стопорная |
Загрузка ...
|
|
| 12.097.773.1 | 12.097.773.1 | Пара шестерен |
Загрузка ...
|
|
| Д75х95х10 | Д75х95х10 | Манжета |
Загрузка ...
|
|
| В6 | В6 | Шайба пружинная |
Загрузка ...
|
|
| 12.097.763.5 | 12.097.763.5 | Крышка сквозная |
Загрузка ...
|
|
| 12.097.765.1 | 12.097.765.1 | Крышка сквозная |
Загрузка ...
|
|
| 12.097.759.6 | 12.097.759.6 | Кронштейн |
Загрузка ...
|
|
| 60х3 | 60х3 | Кольцо резиновое |
Загрузка ...
|
|
| 12.097.754.7 | 12.097.754.7 | Звездочка |
Загрузка ...
|
|
| АМ36х1,5 | АМ36х1,5 | Гайка шлицевая |
Загрузка ...
|
|
| 12.097.769.2 | 12.097.769.2 | Втулка |
Загрузка ...
|
|
| 12.097.767.6 | 12.097.767.6 | Вал шлицевый |
Загрузка ...
|
|
| М10х1х20 | М10х1х20 | Болт |
Загрузка ...
|
|
| М8х35 | М8х35 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
