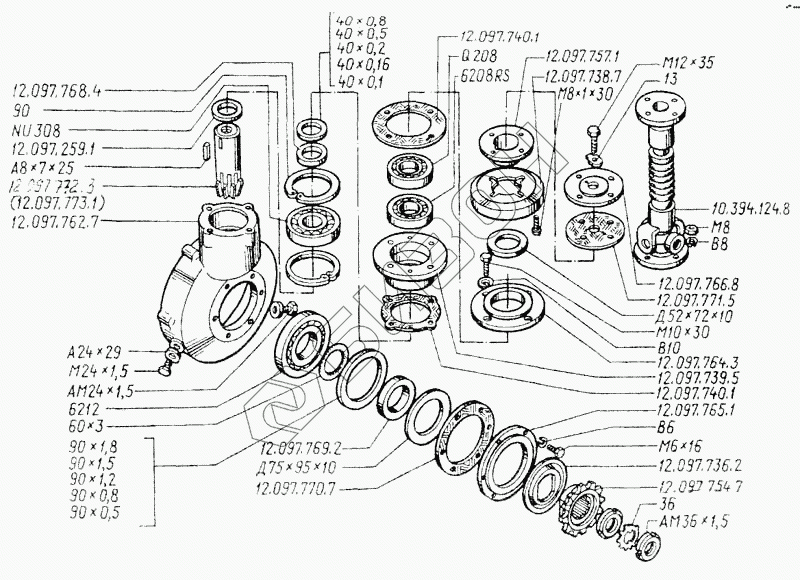

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Редуктор битера с карданным валом
13
М24х1,5
12.097.740.1
12.097.740.1
12.097.770.7
А24х29
12.097.771.5
12.097.766.8
12.097.757.1
12.097.259.1
12.097.736.2
В8
В6
В10
АМ24х1,5
36
40х0,8
40х0,5
40х0,1
40х0,2
90х1,8
90х1,2
90х1,5
90х0,8
90х0,5
40х0,16
А8х7х25
90
М10х30
М12х35
М6х16
10.394.124.8
12.097.772.3
12.097.768.4
12.097.769.2
12.097.739.5
М8
АМ36х1,5
12,097.754.7
60х3
М8.х1х30
12.097.762.7
12.097.738.7
12.097.765.1
12.097.764.3
Д52х72х10
Д75х95х10
12.097.773.1
Q208
NU308
6208RS
6212
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 13 | 13 | Шайба стопорная |
Загрузка ...
|
|
| М24х1,5 | М24х1,5 | Пробка |
Загрузка ...
|
|
| 12.097.740.1 | 12.097.740.1 | Прокладка |
Загрузка ...
|
|
| 12.097.770.7 | 12.097.770.7 | Прокладка |
Загрузка ...
|
|
| А24х29 | А24х29 | Уплотнение |
Загрузка ...
|
|
| 12.097.771.5 | 12.097.771.5 | Уплотнение |
Загрузка ...
|
|
| 12.097.766.8 | 12.097.766.8 | Фланец |
Загрузка ...
|
|
| 12.097.757.1 | 12.097.757.1 | Фланец привода |
Загрузка ...
|
|
| 12.097.259.1 | 12.097.259.1 | Шайба |
Загрузка ...
|
|
| 12.097.736.2 | 12.097.736.2 | Шайба балансировочная |
Загрузка ...
|
|
| В8 | В8 | Шайба пружинная |
Загрузка ...
|
|
| В6 | В6 | Шайба пружинная |
Загрузка ...
|
|
| В10 | В10 | Шайба пружинная |
Загрузка ...
|
|
| АМ24х1,5 | АМ24х1,5 | Пробка магнитная |
Загрузка ...
|
|
| 36 | 36 | Шайба стопорная |
Загрузка ...
|
|
| 40х0,8 | 40х0,8 | Шайба установочная |
Загрузка ...
|
|
| 40х0,5 | 40х0,5 | Шайба установочная |
Загрузка ...
|
|
| 40х0,1 | 40х0,1 | Шайба установочная |
Загрузка ...
|
|
| 40х0,2 | 40х0,2 | Шайба установочная |
Загрузка ...
|
|
| 90х1,8 | 90х1,8 | Шайба установочная |
Загрузка ...
|
|
| 90х1,2 | 90х1,2 | Шайба установочная |
Загрузка ...
|
|
| 90х1,5 | 90х1,5 | Шайба установочная |
Загрузка ...
|
|
| 90х0,8 | 90х0,8 | Шайба установочная |
Загрузка ...
|
|
| 90х0,5 | 90х0,5 | Шайба установочная |
Загрузка ...
|
|
| 40х0,16 | 40х0,16 | Шайба установочная |
Загрузка ...
|
|
| А8х7х25 | А8х7х25 | Шпонка |
Загрузка ...
|
|
| 90 | 90 | Кольцо стопорное |
Загрузка ...
|
|
| М10х30 | М10х30 | Болт |
Загрузка ...
|
|
| М12х35 | М12х35 | Болт |
Загрузка ...
|
|
| М6х16 | М6х16 | Болт |
Загрузка ...
|
|
| 10.394.124.8 | 10.394.124.8 | Вал карданный двухшарнирный |
Загрузка ...
|
|
| 12.097.772.3 | 12.097.772.3 | Вал-шестерня |
Загрузка ...
|
|
| 12.097.768.4 | 12.097.768.4 | Втулка |
Загрузка ...
|
|
| 12.097.769.2 | 12.097.769.2 | Втулка |
Загрузка ...
|
|
| 12.097.739.5 | 12.097.739.5 | Втулка фланцевая |
Загрузка ...
|
|
| М8 | М8 | Гайка-барашек |
Загрузка ...
|
|
| АМ36х1,5 | АМ36х1,5 | Гайка шлицевая |
Загрузка ...
|
|
| 12,097.754.7 | 12,097.754.7 | Звездочка |
Загрузка ...
|
|
| 60х3 | 60х3 | Кольцо резиновое |
Загрузка ...
|
|
| М8.х1х30 | М8.х1х30 | Болт |
Загрузка ...
|
|
| 12.097.762.7 | 12.097.762.7 | Корпус |
Загрузка ...
|
|
| 12.097.738.7 | 12.097.738.7 | Крышка |
Загрузка ...
|
|
| 12.097.765.1 | 12.097.765.1 | Крышка сквозная |
Загрузка ...
|
|
| 12.097.764.3 | 12.097.764.3 | Крышка сквозная |
Загрузка ...
|
|
| Д52х72х10 | Д52х72х10 | Манжета |
Загрузка ...
|
|
| Д75х95х10 | Д75х95х10 | Манжета |
Загрузка ...
|
|
| 12.097.773.1 | 12.097.773.1 | Пара шестерен |
Загрузка ...
|
|
| Q208 | Q208 | Подшипник |
Загрузка ...
|
|
| NU308 | NU308 | Подшипник |
Загрузка ...
|
|
| 6208RS | 6208RS | Подшипник |
Загрузка ...
|
|
| 6212 | 6212 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
