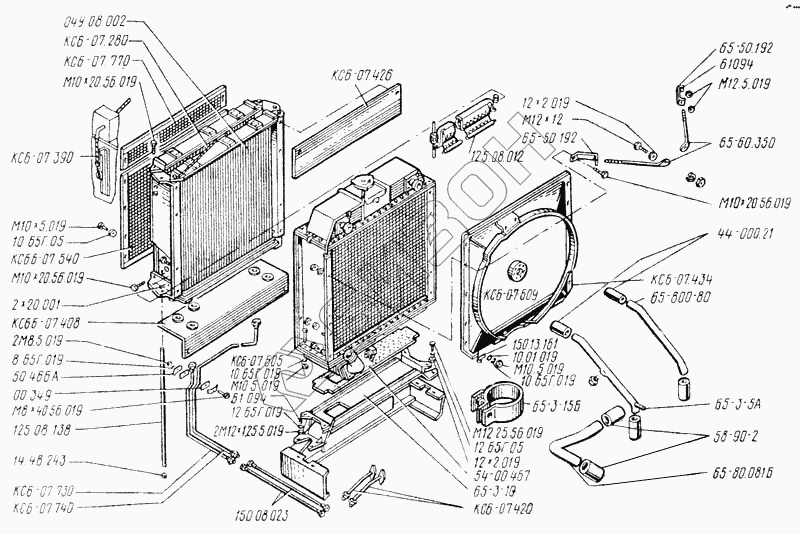

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Установка радиаторов
12.65Г.019
12.65Г.019
65-350
КС6Б-07.540
125.08.138
65-3-10
65-80081Б
65-3-5А
65-80080
КС6-07.740
КС6-07.420
63-3-15Б
04У.08.002
10.65Г.019
10.65Г.019
10.65Г.019
12х2.019
12х2.019
8.65Г.019
10х1.019
44-000.21
150.08.023
125.08.012
2х20.001
М12х12
58-90-2
М12х25.56.019
М8х40.56.019
М10х20.56.019
М10х20.56.019
М10х20.56.019
14.48.243
2М12х1,25.5.019
2М8.5.019
М10.5.019
М10.5.019
М10.5.019
М12.5.019
КС6-07.434
150.13.161
КС6-07.605
КС6-07.280
КС6-07.426
КС6Б-07.408
50.466А
КС6-07.390
00.349
61.094
61.094
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 12.65Г.019 | 12.65Г.019 | Шайба пружинная |
Загрузка ...
|
|
| 65-60349 | 65-60349 | Растяжка |
Загрузка ...
|
|
| 65-350 | 65-350 | Растяжка |
Загрузка ...
|
|
| КС6Б-07.550 | КС6Б-07.550 | Сетка верхняя |
Загрузка ...
|
|
| КС6Б-07.540 | КС6Б-07.540 | Сетка нижняя |
Загрузка ...
|
|
| 125.08.138 | 125.08.138 | Стержень направляющий |
Загрузка ...
|
|
| 65-3-10 | 65-3-10 | Траверса |
Загрузка ...
|
|
| 65-80081Б | 65-80081Б | Труба |
Загрузка ...
|
|
| 65-3-5А | 65-3-5А | Труба |
Загрузка ...
|
|
| 65-80080 | 65-80080 | Труба |
Загрузка ...
|
|
| КС6-07.740 | КС6-07.740 | Трубка маслопровода |
Загрузка ...
|
|
| КС6-07.420 | КС6-07.420 | Трубка маслопровода |
Загрузка ...
|
|
| 63-3-15Б | 63-3-15Б | Хомут с кронштейном |
Загрузка ...
|
|
| 04У.08.002 | 04У.08.002 | Радиатор масляный |
Загрузка ...
|
|
| 10.65Г.019 | 10.65Г.019 | Шайба пружинная |
Загрузка ...
|
|
| 12х2.019 | 12х2.019 | Шайба |
Загрузка ...
|
|
| 8.65Г.019 | 8.65Г.019 | Шайба пружинная |
Загрузка ...
|
|
| 10х1.019 | 10х1.019 | Шайба |
Загрузка ...
|
|
| 60-1315700 | 60-1315700 | Шайба стопорная |
Загрузка ...
|
|
| 44-000.21 | 44-000.21 | Шланг |
Загрузка ...
|
|
| 150.08.023 | 150.08.023 | Шланг в сборе |
Загрузка ...
|
|
| 3,2х20,019 | 3,2х20,019 | Шплинт |
Загрузка ...
|
|
| 125.08.012 | 125.08.012 | Шторка радиатора в сборе |
Загрузка ...
|
|
| 2х20.001 | 2х20.001 | Шплинт |
Загрузка ...
|
|
| М12х12 | М12х12 | Болт |
Загрузка ...
|
|
| 58-90-2 | 58-90-2 | Кольцо |
Загрузка ...
|
|
| М12х25.56.019 | М12х25.56.019 | Болт |
Загрузка ...
|
|
| М8х40.56.019 | М8х40.56.019 | Болт |
Загрузка ...
|
|
| М10х20.56.019 | М10х20.56.019 | Болт |
Загрузка ...
|
|
| 14.48.243 | 14.48.243 | Втулка изоляционная |
Загрузка ...
|
|
| 2М12.5.019 | 2М12.5.019 | Гайка |
Загрузка ...
|
|
| 2М12х1,25.5.019 | 2М12х1,25.5.019 | Гайка |
Загрузка ...
|
|
| 2М8.5.019 | 2М8.5.019 | Гайка |
Загрузка ...
|
|
| М10.5.019 | М10.5.019 | Гайка |
Загрузка ...
|
|
| М12.5.019 | М12.5.019 | Гайка корончатая |
Загрузка ...
|
|
| КС6-07.434 | КС6-07.434 | Диффузор |
Загрузка ...
|
|
| 150.13.161 | 150.13.161 | Зацеп |
Загрузка ...
|
|
| КС6-07.605 | КС6-07.605 | Болт |
Загрузка ...
|
|
| КС6-07.493 | КС6-07.493 | Кронштейн |
Загрузка ...
|
|
| КС6-07.280 | КС6-07.280 | Кронштейн |
Загрузка ...
|
|
| КС6-07.408 | КС6-07.408 | Лист |
Загрузка ...
|
|
| КС6-07.426 | КС6-07.426 | Лист |
Загрузка ...
|
|
| КС6Б-07.408 | КС6Б-07.408 | Лист |
Загрузка ...
|
|
| 50.466А | 50.466А | Накладка |
Загрузка ...
|
|
| КС6-07.390 | КС6-07.390 | Привод шторки радиатора |
Загрузка ...
|
|
| 00.349 | 00.349 | Прокладка |
Загрузка ...
|
|
| 07.609 | 07.609 | Проставка вентилятора |
Загрузка ...
|
|
| 61.094 | 61.094 | Пружина |
Загрузка ...
|
|
| 150У.13.010-1 | 150У.13.010-1 | Радиатор водяной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
