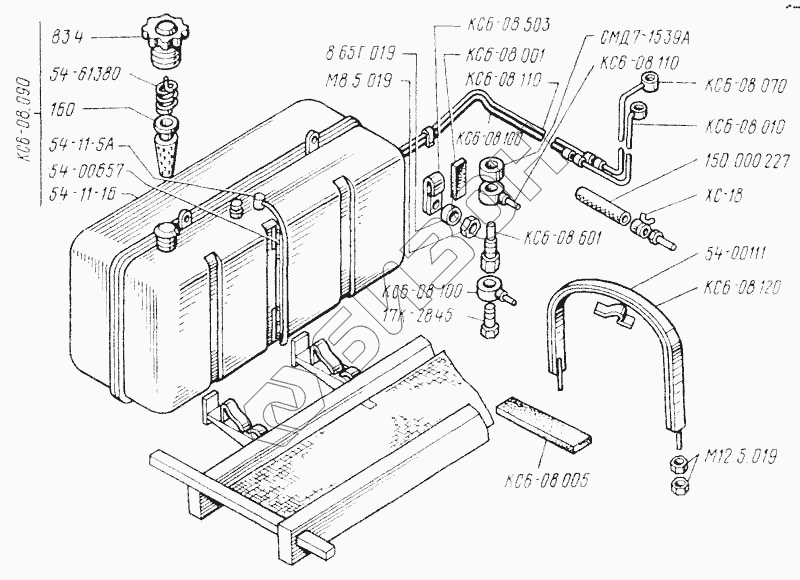

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Установка топливного бака

Тип техники

Марка

Модель

Схема

КС6-08.010

КС6-08.601

150.000:227

54-00657

8.65Г.019

ХС-1.8

КС6-08.120

160

54-11-5А

КС6-08.110

КС6-08.070

КС6-08.100

КС6-08.090

КС6-08.503

54-61380

54-00111

КС6-08.005

КС6-08.001

СМД7-1539А

83.4

М12.5.019

М8.5.019

17К-2845

54-11-1Б

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
КС6-08.010	КС6-08.010	Топливопровод заборный	Загрузка ...
КС6-08.601	КС6-08.601	Штуцер	Загрузка ...
150.000:227	150.000:227	Шланг	Загрузка ...
54-00657	54-00657	Шкала	Загрузка ...
8.65Г.019	8.65Г.019	Шайба пружинная	Загрузка ...
ХС-1.8	ХС-1.8	Хомут стяжной	Загрузка ...
КС6-08.120	КС6-08.120	Хомут	Загрузка ...
160	160	Фильтр	Загрузка ...
54-11-5А	54-11-5А	Трубка уровня	Загрузка ...
КС6-08.110	КС6-08.110	Топливопровод сливной	Загрузка ...
КС6-08.070	КС6-08.070	Топливопровод сливной	Загрузка ...
КС6-08.100	КС6-08.100	Топливопровод заборный	Загрузка ...
КС6-08.090	КС6-08.090	Бак топливный	Загрузка ...
КС6-08.503	КС6-08.503	Скоба	Загрузка ...
54-61380	54-61380	Пружина	Загрузка ...
54-00111	54-00111	Прокладка хомута	Загрузка ...
КС6-08.005	КС6-08.005	Прокладка 70х400 мм	Загрузка ...
КС6-08.001	КС6-08.001	Прокладка 20х50 мм	Загрузка ...
СМД7-1539А	СМД7-1539А	Прокладка	Загрузка ...
83.4	83.4	Крышка	Загрузка ...
М12.5.019	М12.5.019	Гайка корончатая	Загрузка ...
М8.5.019	М8.5.019	Гайка	Загрузка ...
17К-2845	17К-2845	Болт зажимной	Загрузка ...
54-11-1Б	54-11-1Б	Бак топливный	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
