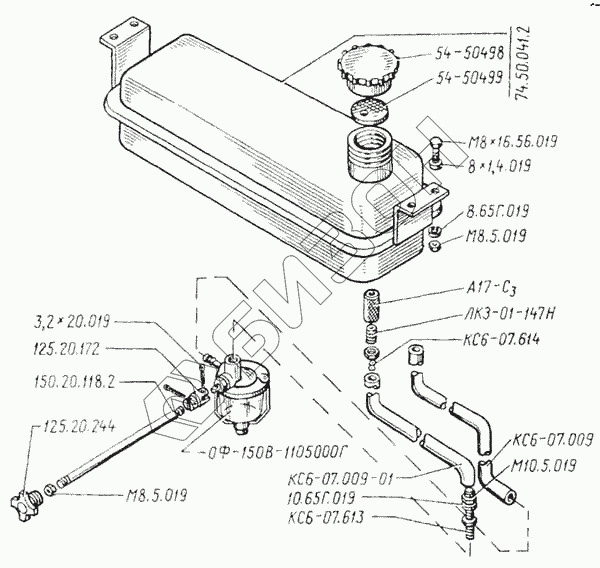

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Установка топливного бака
150.20.118.2
КС6-07.613
КС6-07.614
3,2х20.019
8.65Г.019
10.65Г.019
8х1,4.019
ОФ-150В-1105000Г
КС6-07.009-01
КС6-07.009
74.50.041.2
А17-С3
54-50.499
125.20.172
54-50.498
ЛКЗ-01-147Н
М10.5.019
М8.5.019
М8.5.019
М8х 16.56.019
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.20.118.2 | 150.20.118.2 | Стержень краника |
Загрузка ...
|
|
| КС6-07.613 | КС6-07.613 | Штуцер |
Загрузка ...
|
|
| КС6-07.614 | КС6-07.614 | Штуцер |
Загрузка ...
|
|
| 3,2х20.019 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 8.65Г.019 | 8.65Г.019 | Шайба пружинная |
Загрузка ...
|
|
| 10.65Г.019 | 10.65Г.019 | Шайба пружинная |
Загрузка ...
|
|
| 8х1,4.019 | 8х1,4.019 | Шайба |
Загрузка ...
|
|
| ОФ-150В-1105000Г | ОФ-150В-1105000Г | Фильтр отстойника |
Загрузка ...
|
|
| КС6-07.009-01 | КС6-07.009-01 | Топливопровод |
Загрузка ...
|
|
| КС6-07.009 | КС6-07.009 | Топливопровод |
Загрузка ...
|
|
| 74.50.041.2 | 74.50.041.2 | Бачок в сборе |
Загрузка ...
|
|
| А17-С3 | А17-С3 | Сетка фильтра на переходном штуцере |
Загрузка ...
|
|
| 54-50.499 | 54-50.499 | Прокладка крышки бачка |
Загрузка ...
|
|
| 125.20.172 | 125.20.172 | Переходник краника |
Загрузка ...
|
|
| 54-50.498 | 54-50.498 | Крышка горловины бачка |
Загрузка ...
|
|
| ЛКЗ-01-147Н | ЛКЗ-01-147Н | Деталь отстойника |
Загрузка ...
|
|
| М10.5.019 | М10.5.019 | Гайка |
Загрузка ...
|
|
| М8.5.019 | М8.5.019 | Гайка |
Загрузка ...
|
|
| М8х 16.56.019 | М8х 16.56.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
