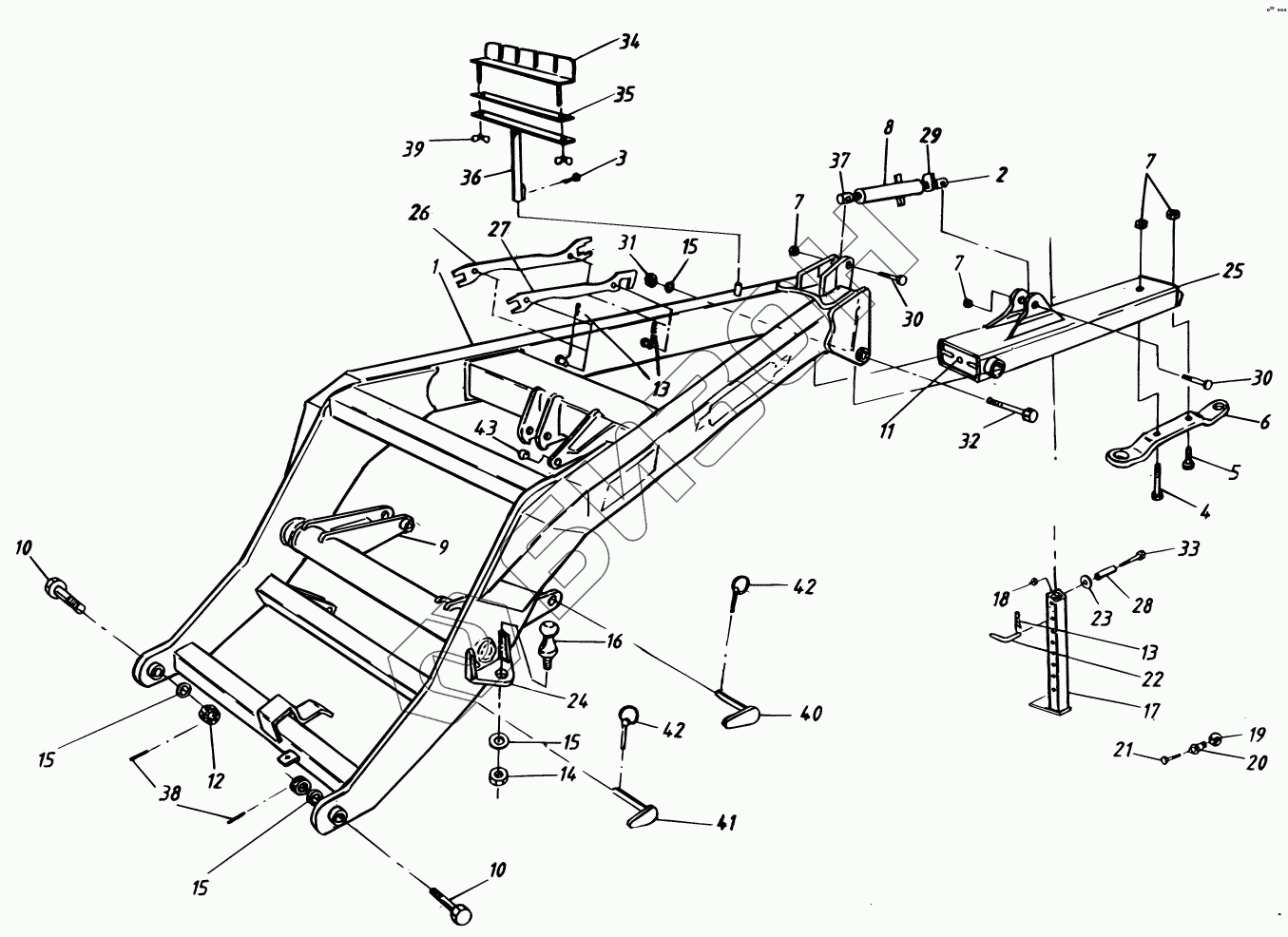

Графический каталог запасных частей к технике: Vaderstad Carrier CR420-820. Drawbar CR 650-820, -3209
1
2
3
4
5
6
7
7
7
8
9
10
10
11
12
13
13
14
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 433323 | Drawbar |
Загрузка ...
|
|
| 2 | 412597 | Push rod end, RH thread |
Загрузка ...
|
|
| 3 | 50010801221 | Screw |
Загрузка ...
|
|
| 4 | 415183 | Screw |
Загрузка ...
|
|
| 5 | 404300 | Screw |
Загрузка ...
|
|
| 6 | 426029 | Draw ear |
Загрузка ...
|
|
| 7 | 51012400021 | Lock nut |
Загрузка ...
|
|
| 8 | 414702 | Push rod |
Загрузка ...
|
|
| 8 | 305166 | Push rod |
Загрузка ...
|
|
| 9 | 424576 | Crank handle |
Загрузка ...
|
|
| 10 | 428840 | Screw |
Загрузка ...
|
|
| 11 | 407661 | Lubricating nipple |
Загрузка ...
|
|
| 12 | 51263000021 | Castle nut |
Загрузка ...
|
|
| 13 | 405080 | R-clip |
Загрузка ...
|
|
| 14 | 51013000021 | Lock nut |
Загрузка ...
|
|
| 15 | 52003000041 | Washer |
Загрузка ...
|
|
| 16 | 422133 | Tow hook |
Загрузка ...
|
|
| 17 | 454452 | Supporting leg |
Загрузка ...
|
|
| 18 | 51011600021 | Lock nut |
Загрузка ...
|
|
| 19 | 402850 | Ball handle |
Загрузка ...
|
|
| 20 | 403706 | Handle extension |
Загрузка ...
|
|
| 21 | 50011405021 | Screw |
Загрузка ...
|
|
| 22 | 401029 | Locking pin |
Загрузка ...
|
|
| 23 | 52141600041 | Washer |
Загрузка ...
|
|
| 24 | 422503 | Bracket |
Загрузка ...
|
|
| 25 | 429524 | Drawbar |
Загрузка ...
|
|
| 26 | 426105 | Tool |
Загрузка ...
|
|
| 27 | 426106 | Tool |
Загрузка ...
|
|
| 28 | 440418 | Tube |
Загрузка ...
|
|
| 29 | 412598 | Securing plate |
Загрузка ...
|
|
| 30 | 415182 | Screw |
Загрузка ...
|
|
| 31 | 51023000011 | Lock nut |
Загрузка ...
|
|
| 32 | 429015 | Pin bolt |
Загрузка ...
|
|
| 33 | 50001613021 | Screw |
Загрузка ...
|
|
| 34 | 427221 | Plate, hose clamp |
Загрузка ...
|
|
| 35 | 427218 | Hose clamp rubber |
Загрузка ...
|
|
| 36 | 427222 | Hose clamp |
Загрузка ...
|
|
| 37 | 412596 | Push rod end, LH thread |
Загрузка ...
|
|
| 38 | 53000605091 | Roll pin |
Загрузка ...
|
|
| 39 | 51050800021 | Wing nut |
Загрузка ...
|
|
| 40 | 433247 | Pin bolt |
Загрузка ...
|
|
| 41 | 433246 | Pin bolt |
Загрузка ...
|
|
| 42 | 433250 | Pin |
Загрузка ...
|
|
| 43 | 53022501490 | Roll pin |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
