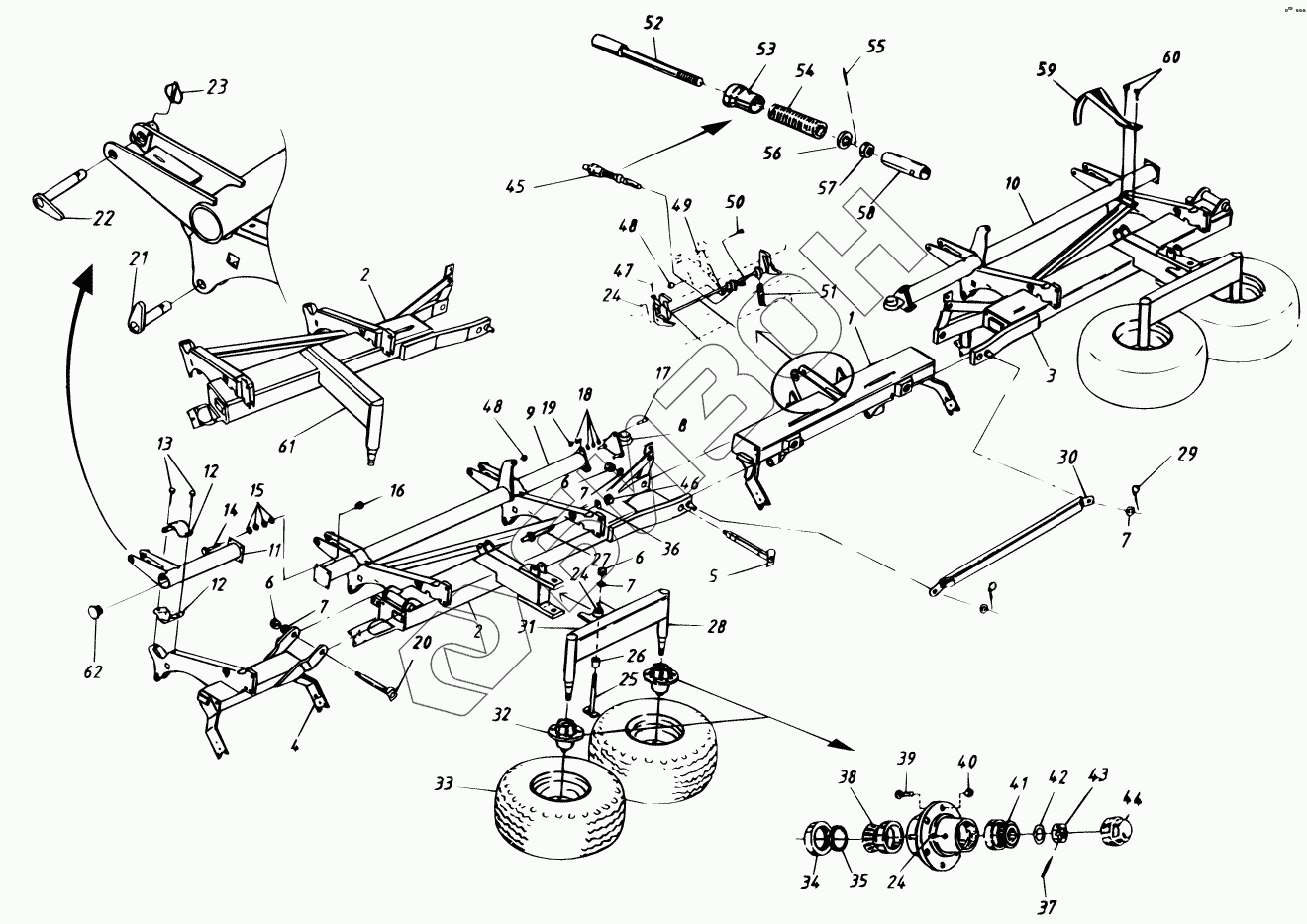

Графический каталог запасных частей к технике: Vaderstad Carrier CR420-820. Frame CR 420-820
1
2
2
2
3
4
5
6
6
6
7
7
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 428054 | Frame |
Загрузка ...
|
|
| 2 | 455813 | Wheel section |
Загрузка ...
|
|
| 2 | 455812 | Wheel section |
Загрузка ...
|
|
| 2 | 432637 | Wheel section |
Загрузка ...
|
|
| 2 | 450791 | Wheel section |
Загрузка ...
|
|
| 2 | 450789 | Wheel section |
Загрузка ...
|
|
| 2 | 432635 | Wheel section |
Загрузка ...
|
|
| 2 | 450785 | Wheel section |
Загрузка ...
|
|
| 2 | 432633 | Wheel section |
Загрузка ...
|
|
| 3 | 450786 | Wheel section |
Загрузка ...
|
|
| 3 | 432634 | Wheel section |
Загрузка ...
|
|
| 3 | 450790 | Wheel section |
Загрузка ...
|
|
| 3 | 432636 | Wheel section |
Загрузка ...
|
|
| 3 | 450792 | Wheel section |
Загрузка ...
|
|
| 3 | 432638 | Wheel section |
Загрузка ...
|
|
| 4 | 450794 | Outer section |
Загрузка ...
|
|
| 4 | 432640 | Outer section |
Загрузка ...
|
|
| 4 | 432639 | Outer section |
Загрузка ...
|
|
| 4 | 450793 | Outer section |
Загрузка ...
|
|
| 5 | 430594 | Pin bolt |
Загрузка ...
|
|
| 6 | 51023000011 | Lock nut |
Загрузка ...
|
|
| 7 | 52003000041 | Washer |
Загрузка ...
|
|
| 8 | 452552 | Holder |
Загрузка ...
|
|
| 8 | 430731 | Holder |
Загрузка ...
|
|
| 9 | 432552 | Rocker shaft |
Загрузка ...
|
|
| 9 | 432552 | Rocker shaft |
Загрузка ...
|
|
| 9 | 432550 | Rocker shaft |
Загрузка ...
|
|
| 9 | 433571 | Rocker shaft |
Загрузка ...
|
|
| 9 | 450795 | Rocker shaft |
Загрузка ...
|
|
| 10 | 450822 | Rocker shaft |
Загрузка ...
|
|
| 10 | 450823 | Rocker shaft |
Загрузка ...
|
|
| 10 | 432551 | Rocker shaft |
Загрузка ...
|
|
| 10 | 450796 | Rocker shaft |
Загрузка ...
|
|
| 10 | 450824 | Rocker shaft |
Загрузка ...
|
|
| 10 | 432553 | Rocker shaft |
Загрузка ...
|
|
| 11 | 432554 | Rocker shaft |
Загрузка ...
|
|
| 11 | 433704 | Rocker shaft |
Загрузка ...
|
|
| 12 | 425968 | Clamp |
Загрузка ...
|
|
| 13 | 50001604511 | Screw |
Загрузка ...
|
|
| 14 | 50001607021 | Screw |
Загрузка ...
|
|
| 15 | 52061600091 | Spring washer |
Загрузка ...
|
|
| 16 | 51021600021 | Lock nut |
Загрузка ...
|
|
| 17 | 50002008021 | Screw |
Загрузка ...
|
|
| 18 | 52002000041 | Washer |
Загрузка ...
|
|
| 19 | 51012000021 | Lock nut |
Загрузка ...
|
|
| 20 | 429015 | Pin bolt |
Загрузка ...
|
|
| 21 | 433246 | Pin bolt |
Загрузка ...
|
|
| 22 | 433247 | Pin bolt |
Загрузка ...
|
|
| 23 | 433250 | Pin |
Загрузка ...
|
|
| 24 | 407661 | Lubricating nipple |
Загрузка ...
|
|
| 25 | 428720 | Pin bolt |
Загрузка ...
|
|
| 26 | 407613 | Bearing |
Загрузка ...
|
|
| 27 | 426331 | Stud |
Загрузка ...
|
|
| 28 | 422834 | Stub axle |
Загрузка ...
|
|
| 28 | 421436 | Stub axle |
Загрузка ...
|
|
| 29 | 420324 | Ring pin |
Загрузка ...
|
|
| 30 | 421361 | Parallelic rod |
Загрузка ...
|
|
| 31 | 421507 | Bogie cradle |
Загрузка ...
|
|
| 31 | 421508 | Bogie cradle |
Загрузка ...
|
|
| 32 | 428727 | Hub |
Загрузка ...
|
|
| 32 | 428727 | Hub |
Загрузка ...
|
|
| 32 | 452621 | Hub |
Загрузка ...
|
|
| 32 | 452621 | Hub |
Загрузка ...
|
|
| 32 | 452621 | Hub |
Загрузка ...
|
|
| 33 | 428254 | Wheel, 14-ply |
Загрузка ...
|
|
| 33 | 428255 | Tyre, 14 plies |
Загрузка ...
|
|
| 33 | 414981 | Hose |
Загрузка ...
|
|
| 33 | 414982 | Rim |
Загрузка ...
|
|
| 34 | 408175 | Sealing ring |
Загрузка ...
|
|
| 35 | 408174 | Felt strip |
Загрузка ...
|
|
| 36 | 52002400041 | Washer |
Загрузка ...
|
|
| 37 | 53020505590 | Roll pin |
Загрузка ...
|
|
| 38 | 408170 | Roller bearing |
Загрузка ...
|
|
| 39 | 408173 | Wheel stud |
Загрузка ...
|
|
| 40 | 428723 | Nut |
Загрузка ...
|
|
| 41 | 408169 | Roller bearing |
Загрузка ...
|
|
| 42 | 52004068540 | Wear washer |
Загрузка ...
|
|
| 43 | 404557 | Castle nut |
Загрузка ...
|
|
| 44 | 408165 | Hub cap |
Загрузка ...
|
|
| 45 | 303464 | Opening device |
Загрузка ...
|
|
| 46 | 51022400021 | Lock nut |
Загрузка ...
|
|
| 47 | 50001609021 | Screw |
Загрузка ...
|
|
| 48 | 53022501490 | Roll pin |
Загрузка ...
|
|
| 49 | 51011200021 | Lock nut |
Загрузка ...
|
|
| 50 | 50001207021 | Screw |
Загрузка ...
|
|
| 51 | 406568 | Spring |
Загрузка ...
|
|
| 52 | 409257 | Rod |
Загрузка ...
|
|
| 53 | 407642 | Sleeve |
Загрузка ...
|
|
| 54 | 407641 | Spring |
Загрузка ...
|
|
| 55 | 53000804091 | Roll pin |
Загрузка ...
|
|
| 56 | 52002200041 | Washer |
Загрузка ...
|
|
| 57 | 51032200021 | Nut |
Загрузка ...
|
|
| 58 | 409258 | Tube |
Загрузка ...
|
|
| 59 | 445074 | Scale |
Загрузка ...
|
|
| 60 | 50000802021 | Screw |
Загрузка ...
|
|
| 61 | 429474 | Wheel underarriage |
Загрузка ...
|
|
| 62 | 426089 | Cover |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
