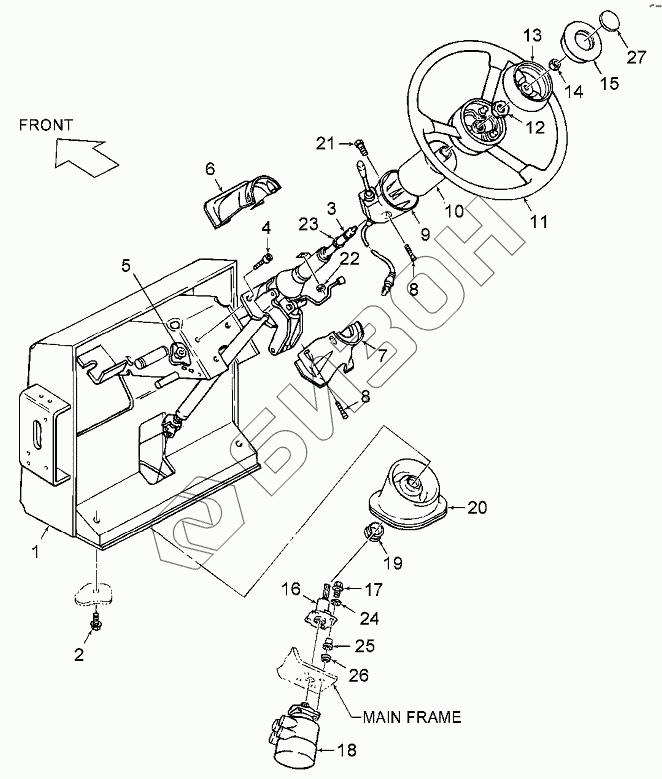

Графический каталог запасных частей к технике: Versatile серии 2000. 03B01 Крепление рулевой колонки
1
2
3
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9703248 | Панель |
Загрузка ...
|
|
| 2 | 274249 | Болт шестигранный USR M10x20 PL |
Загрузка ...
|
|
| 3 | 86002528 | Рулевая колонка L4WD |
Загрузка ...
|
|
| 3 | 86034393 | Рулевая колонка в сборе |
Загрузка ...
|
|
| 4 | 86508097 | Нарезной болт M10 X 1.5 X 25 12.9 |
Загрузка ...
|
|
| 5 | 43435 | Гайка M10 Usr Pl |
Загрузка ...
|
|
| 6 | 9823775 | Верхняя крышка рулевой колонки |
Загрузка ...
|
|
| 7 | 9828793 | Нижняя крышка рулевой колонки |
Загрузка ...
|
|
| 8 | 281076 | Болт М6х5/8dm |
Загрузка ...
|
|
| 9 | 9845883 | Переключатель сигнала поворота |
Загрузка ...
|
|
| 10 | 9828837 | Крышка телескопа |
Загрузка ...
|
|
| 11 | 9705810 | Колесо рулевое |
Загрузка ...
|
|
| 12 | NS | Левая боковина в сборе |
Загрузка ...
|
|
| 13 | 9705811 | Кольцо |
Загрузка ...
|
|
| 14 | 9670023 | Контргайка с нейлоновой вставкой M8 класс 8 PL |
Загрузка ...
|
|
| 15 | 86000878 | Центральный колпачек клапана рулевого управления |
Загрузка ...
|
|
| 16 | 86002530 | Короткая рулевая колонка |
Загрузка ...
|
|
| 17 | 9706689 | Болт G5 3/8dm-16x1-3/4dm |
Загрузка ...
|
|
| 18 | 9706460 | Агрегат рулевой |
Загрузка ...
|
|
| 19 | 9707640 | Втулка, нейлон |
Загрузка ...
|
|
| 20 | 9707532 | Чехол |
Загрузка ...
|
|
| 21 | 86050276 | Болт шестигранный M 5x16 8.8PL |
Загрузка ...
|
|
| 22 | 43416 | Гайка M5 |
Загрузка ...
|
|
| 23 | 272220 | Уплотнительное кольцо, внут.диам.0.862dm толщина 0.103dm |
Загрузка ...
|
|
| 24 | 86012248 | Шайба диам.внутр.10.2 наруж.28.4 толщина 3.0мм, сталь |
Загрузка ...
|
|
| 25 | 86012203 | Изолятор |
Загрузка ...
|
|
| 26 | 86012247 | Прокладка рулевого механизма |
Загрузка ...
|
|
| 27 | 86027519 | Кнопка звукового сигнала с логотипом BVI |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
