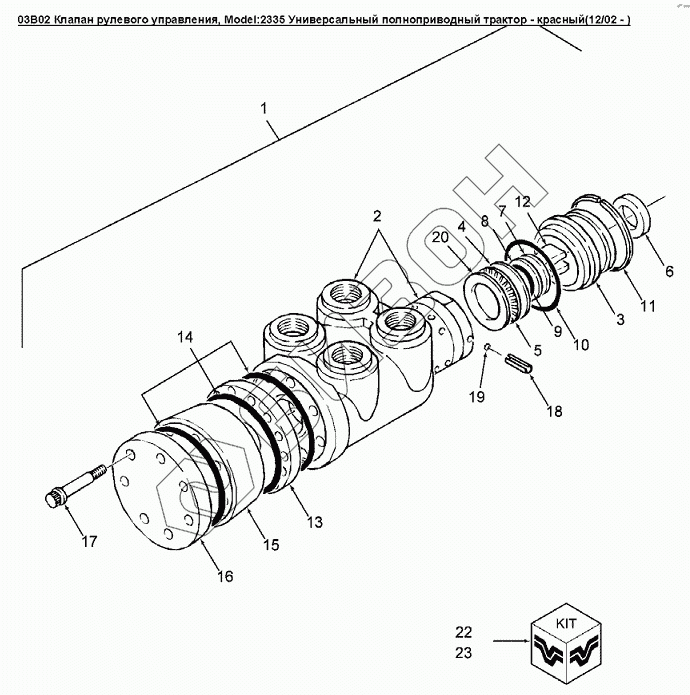

Графический каталог запасных частей к технике: Versatile серии 2000. 03B02 Клапан рулевого управления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 86012454 | 86012454 | Уплотнительное кольцо |
Загрузка ...
|
|
| 1 | 9706460 | Агрегат рулевой |
Загрузка ...
|
|
| 2 | NS | Левая боковина в сборе |
Загрузка ...
|
|
| 3 | 86012449 | Фиксатор |
Загрузка ...
|
|
| 4 | 142089 | Упорный подшипник |
Загрузка ...
|
|
| 5 | 142090 | Подшипник упорный |
Загрузка ...
|
|
| 6 | NS | Левая боковина в сборе |
Загрузка ...
|
|
| 7 | NS | Левая боковина в сборе |
Загрузка ...
|
|
| 8 | NS | Левая боковина в сборе |
Загрузка ...
|
|
| 9 | NS | Левая боковина в сборе |
Загрузка ...
|
|
| 10 | NS | Левая боковина в сборе |
Загрузка ...
|
|
| 11 | 278787 | Стопорное кольцо |
Загрузка ...
|
|
| 12 | 9673104 | Вал приводной |
Загрузка ...
|
|
| 13 | 86012439 | Блок |
Загрузка ...
|
|
| 14 | NS | Левая боковина в сборе |
Загрузка ...
|
|
| 15 | 9673107 | Диск кулачковый с проставкой в сборе |
Загрузка ...
|
|
| 16 | 9673106 | Крышка |
Загрузка ...
|
|
| 17 | 9673108 | Болт |
Загрузка ...
|
|
| 18 | 86000730 | Палец |
Загрузка ...
|
|
| 19 | 86012442 | Шарик |
Загрузка ...
|
|
| 20 | 86012448 | Обойма упорного подшипника |
Загрузка ...
|
|
| 22 | 86029738 | Набор уплотнений клапана, рулевое управление |
Загрузка ...
|
|
| 23 | 86013088 | Набор центрирующих пружин |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
