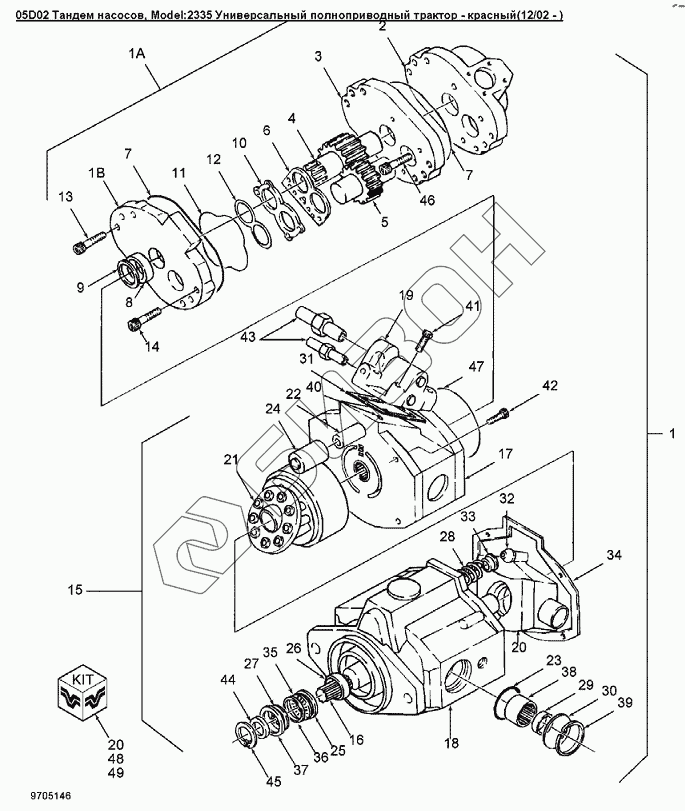

Графический каталог запасных частей к технике: Versatile серии 2000. 05D02 Тандем насосов
1
1A
1B
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9705146 | Тандем насосов для двигателя 11 и 10 л |
Загрузка ...
|
|
| 1A | 86000720 | Насос шестеренчатый тандема |
Загрузка ...
|
|
| 1B | 9605307 | Фланец |
Загрузка ...
|
|
| 2 | 86000709 | Крышка шестеренчатого насоса |
Загрузка ...
|
|
| 3 | 86014417 | Корпус |
Загрузка ...
|
|
| 4 | 86000711 | Шестерня ведущая шестеренчатого насоса |
Загрузка ...
|
|
| 5 | 86014419 | Колесо зубчатое промежуточное |
Загрузка ...
|
|
| 6 | 9605308 | Подшипник |
Загрузка ...
|
|
| 7 | 175156 | Уплотнительное кольцо, внут.диам.4.987dm толщина 0.103dm |
Загрузка ...
|
|
| 8 | V25291 | Сальник 0.875dm |
Загрузка ...
|
|
| 9 | 9605306 | Шайба сальника насоса подпитки |
Загрузка ...
|
|
| 10 | 9605310 | Уплотнение подшипника |
Загрузка ...
|
|
| 11 | 9605311 | Уплотнительное кольцо |
Загрузка ...
|
|
| 12 | 9605309 | Уплотнение шестеренчатого насоса |
Загрузка ...
|
|
| 13 | 276549 | Болт |
Загрузка ...
|
|
| 14 | 272419 | Болт G2, 3/8dm-16 x 3-3/4dm |
Загрузка ...
|
|
| 15 | 86000721 | Поршень тандема насосов 10 Ltr Engine |
Загрузка ...
|
|
| 16 | V108543 | Шлицевой вал |
Загрузка ...
|
|
| 17 | 86000036 | Крышка |
Загрузка ...
|
|
| 18 | 86512858 | Корпус |
Загрузка ...
|
|
| 19 | 86000723 | Компенсатор плунжерного насоса |
Загрузка ...
|
|
| 20 | 86512854 | Ремонтный комплект плунжерного насоса |
Загрузка ...
|
|
| 21 | 86512853 | Наклонная шайба |
Загрузка ...
|
|
| 22 | 86512852 | Поршень |
Загрузка ...
|
|
| 23 | 272218 | Уплотнительное кольцо, внут.диам.1.40dm толщина 0.09dm |
Загрузка ...
|
|
| 24 | 88626 | Штифт 3/16dmx1/2dm |
Загрузка ...
|
|
| 25 | 272223 | Шайба плунжерного насоса |
Загрузка ...
|
|
| 26 | 66800 | Кольцо стопорное внутреннее |
Загрузка ...
|
|
| 27 | 38785 | Стопорное кольцо диам.1.130dm |
Загрузка ...
|
|
| 28 | 86512855 | Пружина, рулевого насоса и насоса навесного оборудования |
Загрузка ...
|
|
| 29 | 86512848 | Подшипник игольчатый диам.внутр.1.25 наруж.1.375 толщина 0.75dm |
Загрузка ...
|
|
| 30 | 272194 | Крышка |
Загрузка ...
|
|
| 31 | 86512843 | Уплотнение |
Загрузка ...
|
|
| 32 | 86512850 | Кнопка |
Загрузка ...
|
|
| 33 | 86512851 | Тарелка пружины |
Загрузка ...
|
|
| 34 | 272213 | Уплотнение |
Загрузка ...
|
|
| 35 | 703639 | Сальник |
Загрузка ...
|
|
| 36 | 272202 | Шайба плунжерного насоса упорная |
Загрузка ...
|
|
| 37 | 272201 | Подшипник упорный |
Загрузка ...
|
|
| 38 | 86512847 | Подшипник |
Загрузка ...
|
|
| 39 | 271429 | Кольцо стопорное внутреннее 1.625 |
Загрузка ...
|
|
| 40 | 86512844 | Уплотнительное кольцо, внут.диам.0.239dm толщина 0.070dm |
Загрузка ...
|
|
| 41 | 88011 | Болт G5 3/8dm-16 x 1-1/4dm |
Загрузка ...
|
|
| 42 | 86512871 | Болт 1/4dm |
Загрузка ...
|
|
| 43 | 86000724 | Штуцер |
Загрузка ...
|
|
| 44 | V108550 | Шайба |
Загрузка ...
|
|
| 45 | V108552 | Стопорное кольцо |
Загрузка ...
|
|
| 46 | 9706716 | Болт 1/2-13x2dm Gr-5 |
Загрузка ...
|
|
| 47 | 9706914 | Уплотнительное кольцо ID-3.989in Thk-0.070in |
Загрузка ...
|
|
| 48 | 86000719 | Набор уплотнений насоса шестерёнчатого |
Загрузка ...
|
|
| 49 | 86512846 | Комплект уплотнительный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
