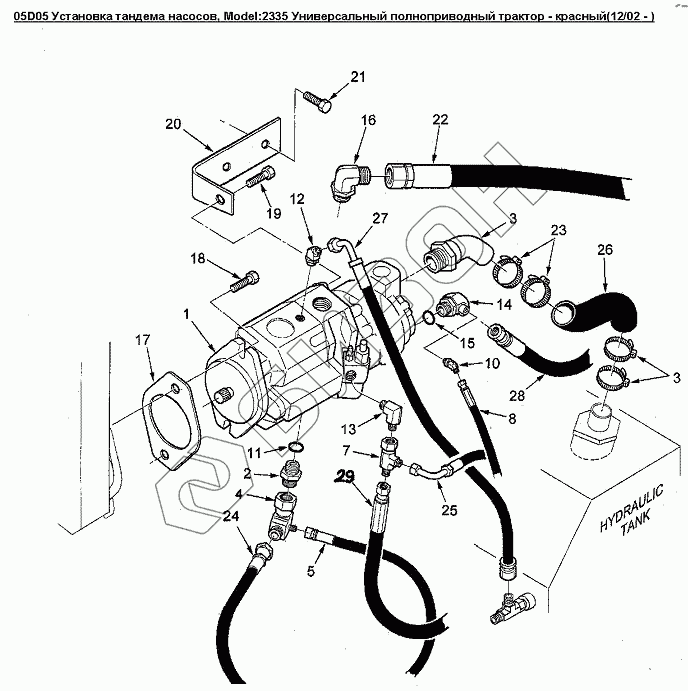

Графический каталог запасных частей к технике: Versatile серии 2000. 05D05 Установка тандема насосов
1
2
3
3
4
5
7
8
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9705146 | Тандем насосов для двигателя 11 и 10 л |
Загрузка ...
|
|
| 2 | 9705241 | Клапан плунжерного насоса 5000psi, 1.5in-Hex, 1-5/16 x 12 UN-2A |
Загрузка ...
|
|
| 3 | 86011662 | Вставной шланг специальный |
Загрузка ...
|
|
| 4 | 86012143 | Колено 90° 1 5/16SWJIC X 7/16JIC |
Загрузка ...
|
|
| 5 | 86012066 | Шланг в сборе 1/4 X 990 100R1 |
Загрузка ...
|
|
| 7 | 86513653 | Тройник с боковым отводом 7/16MJIC X 7/16SWFJIC |
Загрузка ...
|
|
| 8 | 86029882 | ШЛАНГ |
Загрузка ...
|
|
| 10 | 47813 | Фитинг 45°, конус 37° |
Загрузка ...
|
|
| 11 | 86487595 | Кольцо уплотнительное, внутр o 1.171, толщина 0.11 |
Загрузка ...
|
|
| 12 | 330346 | Фитинг 45°, 9/16jic x 9/16orb |
Загрузка ...
|
|
| 13 | 16998 | Фитинг 90°, конус 37° |
Загрузка ...
|
|
| 14 | 86015720 | Колено 45° 1 1/16ORB X1 1/16MJIC |
Загрузка ...
|
|
| 15 | 167266 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 |
Загрузка ...
|
|
| 16 | 17201 | Патрубок 90° |
Загрузка ...
|
|
| 17 | 9673036 | Прокладка насоса поршневого |
Загрузка ...
|
|
| 18 | 9670288 | Болт M12x35 |
Загрузка ...
|
|
| 19 | 86030786 | Болт шестигранный FLG USR 0.5 X 1.75 PL |
Загрузка ...
|
|
| 20 | 86030250 | Держатель гидронасоса |
Загрузка ...
|
|
| 21 | 9840672 | Болт M10x1.50x30 |
Загрузка ...
|
|
| 22 | 86030114 | Шланг в сборе 1.0 X 2285 100R17 |
Загрузка ...
|
|
| 23 | 513309 | Хомут 1.0625/2.00dm |
Загрузка ...
|
|
| 24 | 86050316 | Шланг в сборе 3/4 X 3360 100R17 |
Загрузка ...
|
|
| 25 | 86050314 | Шланг в сборе 1/4 X 3400 100R17 |
Загрузка ...
|
|
| 26 | 86030139 | Рукав всасывающий 38.10 |
Загрузка ...
|
|
| 27 | 9790698 | ГИДРОШЛАНГ |
Загрузка ...
|
|
| 28 | 86014394 | Шланг в сборе 3/4 X 1470 100R17 |
Загрузка ...
|
|
| 29 | 86012065 | Шланг в сборе 1/4 X 600 100R1 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
