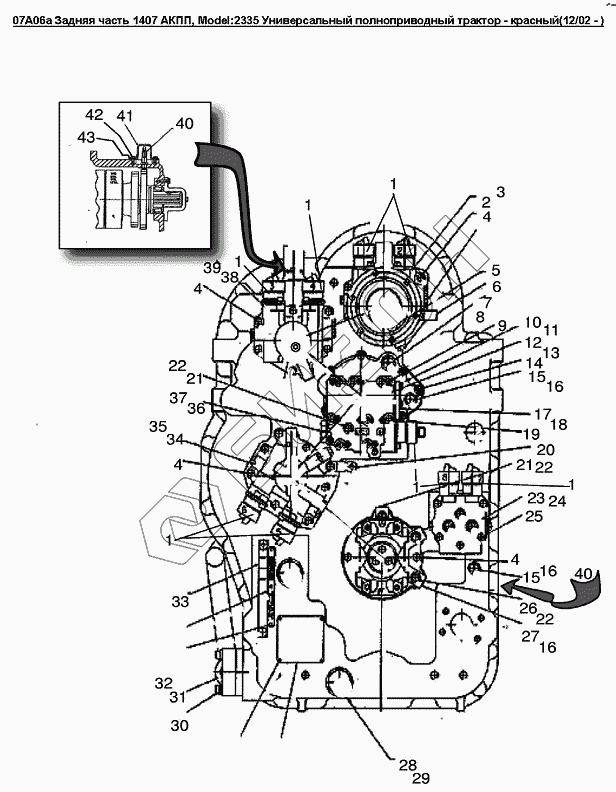

Графический каталог запасных частей к технике: Versatile серии 2000. 07A06a Задняя часть 1407 АКПП
1
1
1
1
1
2
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
16
17
18
19
20
21
21
22
22
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86026261 | Клапан, 1407 КПП |
Загрузка ...
|
|
| 2 | 86025926 | Коллектор, 1407 КПП |
Загрузка ...
|
|
| 3 | 86025930 | Уплотнение, 1407 КПП |
Загрузка ...
|
|
| 4 | 88206 | Болт 0.38-16x1.00 Gr5 Pl |
Загрузка ...
|
|
| 5 | 9706040 | Пробка 1/16 |
Загрузка ...
|
|
| 6 | 86026128 | Хомут жгута |
Загрузка ...
|
|
| 7 | 214389 | Пробка 7/8, 3/4dm 16unf-2A |
Загрузка ...
|
|
| 8 | 128825 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA |
Загрузка ...
|
|
| 9 | 9706053 | Болт 5/16 - 18 x 2.25 |
Загрузка ...
|
|
| 10 | 86025925 | Пластина |
Загрузка ...
|
|
| 11 | 86025924 | Уплотнение, АКПП |
Загрузка ...
|
|
| 12 | 86025921 | Крышка |
Загрузка ...
|
|
| 13 | 86025922 | Уплотнение крышки клапана, 1407 АКПП |
Загрузка ...
|
|
| 14 | 82039 | Болт 3/8dm-16x1.25 |
Загрузка ...
|
|
| 15 | 84882 | Пробка 9/16 - 18 |
Загрузка ...
|
|
| 16 | 9617873 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI |
Загрузка ...
|
|
| 17 | 86025920 | Клапан-регулятор, 1407 АКПП |
Загрузка ...
|
|
| 18 | 86025923 | Уплотнение корпуса клапана, 1407 АКПП |
Загрузка ...
|
|
| 19 | 87872 | Болт 5/16dm-18x0.75dm Gr-5 |
Загрузка ...
|
|
| 20 | 86026130 | Хомут жгута |
Загрузка ...
|
|
| 21 | V73962 | Пробка 7/16-20 |
Загрузка ...
|
|
| 22 | 165202 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 |
Загрузка ...
|
|
| 22 | 165202 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 |
Загрузка ...
|
|
| 23 | 86025931 | Клапан гидравлический 1407 АКПП |
Загрузка ...
|
|
| 24 | 86025929 | Уплотнение клапана, 1407 АКПП |
Загрузка ...
|
|
| 25 | 280259 | Болт 3/8-16x2.50 |
Загрузка ...
|
|
| 26 | 9672438 | Пробка 7/16 - 20 |
Загрузка ...
|
|
| 27 | V73950 | Пробка 9/16 - 18 |
Загрузка ...
|
|
| 28 | 9672939 | Пробка 1.625-12 |
Загрузка ...
|
|
| 29 | 570186 | Кольцо уплотнительное 1.60 IDX1.88 THK NITR |
Загрузка ...
|
|
| 30 | 9673109 | Болт 1/2-13х2.75 |
Загрузка ...
|
|
| 31 | 272380 | Уплотнительное кольцо, внут.диам.1.859dm толщина 0.14dm |
Загрузка ...
|
|
| 32 | 86025918 | Всасывающий патрубок, 1407 АКПП |
Загрузка ...
|
|
| 33 | 86025937 | Стекло смотровое уровня масла 1407 КПП |
Загрузка ...
|
|
| 34 | 86025928 | Сальник коллектора для 86025927 1407 силовой тран |
Загрузка ...
|
|
| 35 | 86025927 | Коллектор масляный в сборе, 1407, трансмиссия |
Загрузка ...
|
|
| 36 | 167268 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH |
Загрузка ...
|
|
| 37 | 273916 | Пробка 1 5/16-12 1407 КПП |
Загрузка ...
|
|
| 38 | 86025930 | Уплотнение, 1407 КПП |
Загрузка ...
|
|
| 39 | 86026080 | Коллектор, 1407 КПП |
Загрузка ...
|
|
| 40 | 86026093 | Переноска |
Загрузка ...
|
|
| 41 | 86025936 | Колпачок, 1407 АКПП |
Загрузка ...
|
|
| 42 | 88574 | Болт 5/16-18x0.50 |
Загрузка ...
|
|
| 43 | 86026129 | Хомут жгута |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
