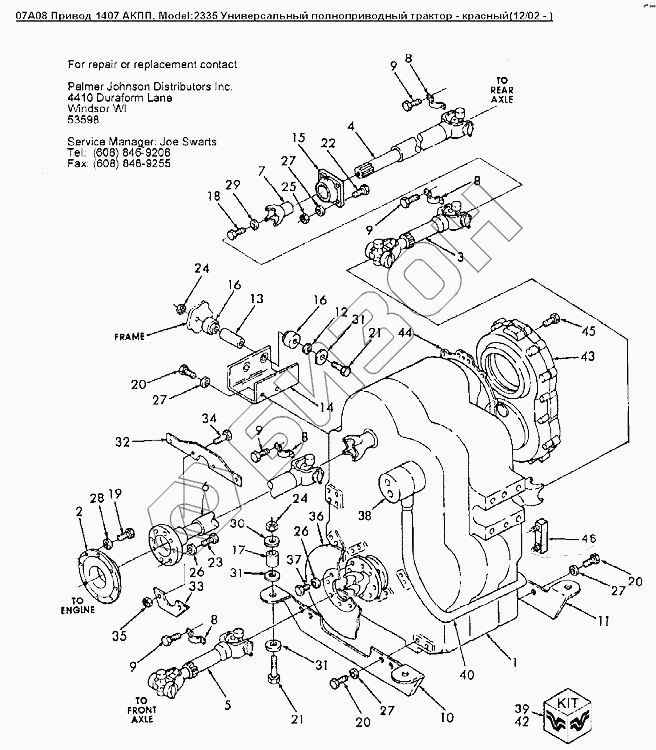

Графический каталог запасных частей к технике: Versatile серии 2000. 07A08 Привод 1407 АКПП
1
2
2
2
2
2
3
4
5
6
7
8
8
8
8
9
9
9
9
10
11
12
13
14
15
16
16
17
18
19
20
20
20
21
21
22
23
24
24
25
26
26
27
27
27
27
28
29
30
31
31
31
32
33
34
35
36
37
38
39
40
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 86026261 | 86026261 | Клапан, 1407 КПП |
Загрузка ...
|
|
| 1 | 86017552 | 1407 АКПП |
Загрузка ...
|
|
| 2 | 86017513 | Фланец DYNAFLEX 600 SER |
Загрузка ...
|
|
| 2 | 86017515 | Фланец |
Загрузка ...
|
|
| 2 | 86017514 | Фланец DYNAFLEX 400 SER |
Загрузка ...
|
|
| 3 | 86027862 | Вал карданный, серия 1610 |
Загрузка ...
|
|
| 4 | 86028084 | Карданный вал, серия 1610 |
Загрузка ...
|
|
| 5 | 86027858 | Вал карданный, серия 1610 |
Загрузка ...
|
|
| 6 | 86029973 | Вал карданный в сборе, длина 840мм, серия 1610 |
Загрузка ...
|
|
| 7 | 9706530 | СКОБА |
Загрузка ...
|
|
| 8 | V88469 | Кронштейн карданного вала 1610 |
Загрузка ...
|
|
| 9 | 86000226 | Болт 0.375NFX0.750 P&O |
Загрузка ...
|
|
| 10 | 86030729 | Кронштейн |
Загрузка ...
|
|
| 11 | 86030730 | Кронштейн |
Загрузка ...
|
|
| 12 | 9704762 | Кольцо |
Загрузка ...
|
|
| 13 | 9704764 | Втулка внутр.диам. 25.4мм, длина 43.0, резина |
Загрузка ...
|
|
| 14 | 86027871 | Кронштейн, L4WD |
Загрузка ...
|
|
| 15 | 86018363 | Уплотнитель, креп. 4 болтами, внутр. O 55,50 |
Загрузка ...
|
|
| 16 | 9704761 | Резиновая прокладка крепления трансмиссии |
Загрузка ...
|
|
| 17 | V60614 | Изолятор |
Загрузка ...
|
|
| 18 | V106543 | Болт Gr-5, 0.625dm-18UNFx1.25dm |
Загрузка ...
|
|
| 19 | 280410 | Винт с гексагональной головкой 0.44x1.00 Gr8 Pl |
Загрузка ...
|
|
| 20 | 88062 | Болт Gr-5 0.625dm-11x1.50dm |
Загрузка ...
|
|
| 21 | 280210 | Болт G5 3/4dm-10x4dm |
Загрузка ...
|
|
| 22 | 120091 | Болт M16x2x60 Cl-8.8 |
Загрузка ...
|
|
| 23 | 280853 | Болт G8 0.50х1.25 |
Загрузка ...
|
|
| 24 | 86534279 | Гайка шестигранная FLG 0.75 10 GR8 PL |
Загрузка ...
|
|
| 25 | 86012007 | Контргайка с нейлоновой вставкой M16 CLASS10 P |
Загрузка ...
|
|
| 26 | 44183 | Шайба 13.00X24.00X2.5 HDN PL |
Загрузка ...
|
|
| 27 | V44253 | Шайба 17.00x30.00x3.00 Hdn Pl, сталь |
Загрузка ...
|
|
| 28 | 44183 | Шайба 13.00X24.00X2.5 HDN PL |
Загрузка ...
|
|
| 29 | 9671405 | ШАЙБА |
Загрузка ...
|
|
| 30 | 86503612 | Шайба 21.00X37.00X3.00 HDN |
Загрузка ...
|
|
| 31 | 86050249 | Стальная шайба 0.781 |
Загрузка ...
|
|
| 32 | 9706859 | Кольцо уплотнительное |
Загрузка ...
|
|
| 33 | 9706860 | Опора карданного вала |
Загрузка ...
|
|
| 34 | 86512260 | Болт шестигранный FLG USR M12 X 50 PL |
Загрузка ...
|
|
| 35 | 43436 | Гайка M12 Usr Pl |
Загрузка ...
|
|
| 36 | 9672899 | Диск тормозной 508x19 |
Загрузка ...
|
|
| 37 | 87689 | Болт шестигранный 0.50x1.50GR5 PL |
Загрузка ...
|
|
| 38 | 86002135 | Масляный насос КПП |
Загрузка ...
|
|
| 39 | 866855 | Комплект уплотнений |
Загрузка ...
|
|
| 40 | 86025918 | Всасывающий патрубок, 1407 АКПП |
Загрузка ...
|
|
| 42 | 86026773 | Комплект уплотнений |
Загрузка ...
|
|
| 43 | 9700053 | Раздаточная коробка 1402 АКПП |
Загрузка ...
|
|
| 44 | 9700784 | Уплотнение |
Загрузка ...
|
|
| 45 | 274251 | Болт шестигранный FLG USR M10 X 25 PL |
Загрузка ...
|
|
| 46 | 86025937 | Стекло смотровое уровня масла 1407 КПП |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
