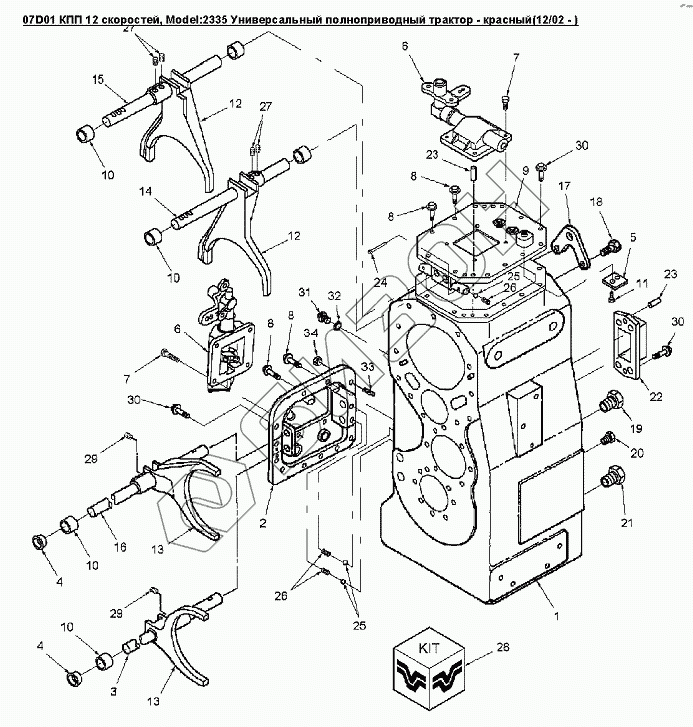

Графический каталог запасных частей к технике: Versatile серии 2000. 07D01 КПП 12 скоростей
1
2
2
2
3
4
4
5
6
6
7
7
8
8
8
8
9
10
10
10
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
23
24
25
25
26
26
27
27
28
29
29
30
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86019019 | Штуцер |
Загрузка ...
|
|
| 2 | 86019046 | Крышка |
Загрузка ...
|
|
| 2 | 86025271 | Крышка |
Загрузка ...
|
|
| 3 | 86019040 | Балка контрпривода |
Загрузка ...
|
|
| 4 | 86019043 | Уплотнение |
Загрузка ...
|
|
| 5 | 86019039 | Направляющая пластина |
Загрузка ...
|
|
| 6 | 86025254 | Переключатель в сборе, МКПП |
Загрузка ...
|
|
| 7 | 86019038 | Болт |
Загрузка ...
|
|
| 8 | 9804268 | Болт M12x40 Cl-8.8 |
Загрузка ...
|
|
| 9 | 86019034 | Крышка механизма переключения, 12КПП, L4WD |
Загрузка ...
|
|
| 10 | 86019006 | Втулка балки трансмиссии с'емная |
Загрузка ...
|
|
| 11 | 336199 | Болт M8x1.25x12 Cl-8.8 |
Загрузка ...
|
|
| 12 | 86019037 | Вилка переключения передач А и В |
Загрузка ...
|
|
| 13 | 86019042 | Вилка переключения передач С и D |
Загрузка ...
|
|
| 14 | 86019035 | Балка переключения А |
Загрузка ...
|
|
| 15 | 86019036 | Балка переключения В |
Загрузка ...
|
|
| 16 | 86019041 | Шток вилки переключения диапазонов |
Загрузка ...
|
|
| 17 | 86001253 | Кронштейн |
Загрузка ...
|
|
| 18 | 9804266 | Болт M12x25 8.8PL |
Загрузка ...
|
|
| 19 | 273916 | Пробка 1 5/16-12 1407 КПП |
Загрузка ...
|
|
| 20 | 86508737 | Пробка 7/8 - 14unf |
Загрузка ...
|
|
| 21 | 86512512 | Пробка с шестигранной головкой |
Загрузка ...
|
|
| 22 | 86019045 | Крышка штоков переключения |
Загрузка ...
|
|
| 23 | 86508495 | Штифт 12.0x24.0 |
Загрузка ...
|
|
| 24 | 88350 | Фиксатор 0.15х1.50dm |
Загрузка ...
|
|
| 25 | 511112 | Шарик стальной d.13/32dm |
Загрузка ...
|
|
| 26 | 86001288 | Пружина направляющей механизма переключения передач, длина 42мм |
Загрузка ...
|
|
| 27 | 86001282 | Болт M10x1.5x10 |
Загрузка ...
|
|
| 28 | 86020168 | Набор уплотнений и прокладок |
Загрузка ...
|
|
| 29 | 86019044 | Набор болтов M12x1.25 |
Загрузка ...
|
|
| 30 | 9670066 | Болт M12x1.75x30 Cl-8.8 |
Загрузка ...
|
|
| 31 | 86020170 | Пробка |
Загрузка ...
|
|
| 32 | 86020171 | Прокладка, 12 КПП |
Загрузка ...
|
|
| 33 | 86021653 | Болт М12 |
Загрузка ...
|
|
| 34 | 337475 | Гайка M12х1.75 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
