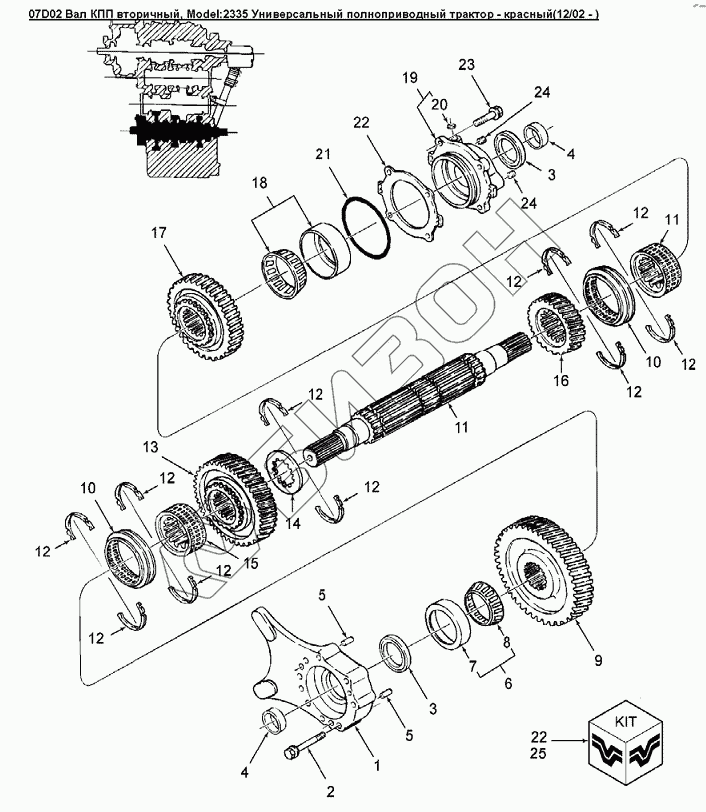

Графический каталог запасных частей к технике: Versatile серии 2000. 07D02 Вал КПП вторичный
1
2
3
3
4
4
5
5
6
7
8
9
10
10
11
11
12
12
12
12
12
12
12
12
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| UNKNOWN | UNKNOWN | Главный тормозной цилиндр |
Загрузка ...
|
|
| UNKNOWN | UNKNOWN | Главный тормозной цилиндр |
Загрузка ...
|
|
| 86050345 | 86050345 | Стопорное кольцо диам.3.0dm |
Загрузка ...
|
|
| 1 | 86019031 | Кожух в сборе выходного вала трансмиссии |
Загрузка ...
|
|
| 2 | 86509604 | Винт с гексагональной головкой с фланцами M12x75 |
Загрузка ...
|
|
| 3 | 86508488 | Уплотнение масляное внут. O2,38хвнеш. O3,35х0, |
Загрузка ...
|
|
| 4 | 86001316 | Манжета |
Загрузка ...
|
|
| 5 | 86509335 | Штифт |
Загрузка ...
|
|
| 6 | 86509786 | Подшипник 65.0IDX120.0ODX32.75 |
Загрузка ...
|
|
| 7 | NSS | Отдельно не продается |
Загрузка ...
|
|
| 8 | NSS | Отдельно не продается |
Загрузка ...
|
|
| 9 | 86019023 | Колесо зубчатое z=47 |
Загрузка ...
|
|
| 10 | 86019030 | Втулка переключателя передач |
Загрузка ...
|
|
| 11 | 86029116 | Вал входной |
Загрузка ...
|
|
| 12 | 86029117 | Кольцо стопорное |
Загрузка ...
|
|
| 13 | 86019024 | Шестерня Z=37 выходного вала трансмиссии |
Загрузка ...
|
|
| 14 | 86001315 | Прокладка центрального выходного вала трансмиссии |
Загрузка ...
|
|
| 15 | 86019029 | Ступица переключения передач |
Загрузка ...
|
|
| 16 | 86019027 | Колесо зубчатое на вых. валу трансмиссии z=25 |
Загрузка ...
|
|
| 17 | 86019028 | Колесо зубчатое z=38 |
Загрузка ...
|
|
| 18 | 86017340 | Корпус подшипника конического 65.0IDX140.0OD |
Загрузка ...
|
|
| 19 | 86011715 | Крышка вторичного вала, задняя |
Загрузка ...
|
|
| 20 | 86001320 | Дроссель M10х1.5 диам.2.8 |
Загрузка ...
|
|
| 21 | 86001299 | Кольцо уплотнительное вн. O 151.99xтолщина 3.53 |
Загрузка ...
|
|
| 22 | 86001298 | Набор прокладок для трансмиссии |
Загрузка ...
|
|
| 23 | 9670066 | Болт M12x1.75x30 Cl-8.8 |
Загрузка ...
|
|
| 24 | 86001321 | Пробка 1/8 |
Загрузка ...
|
|
| 25 | 86020168 | Набор уплотнений и прокладок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
