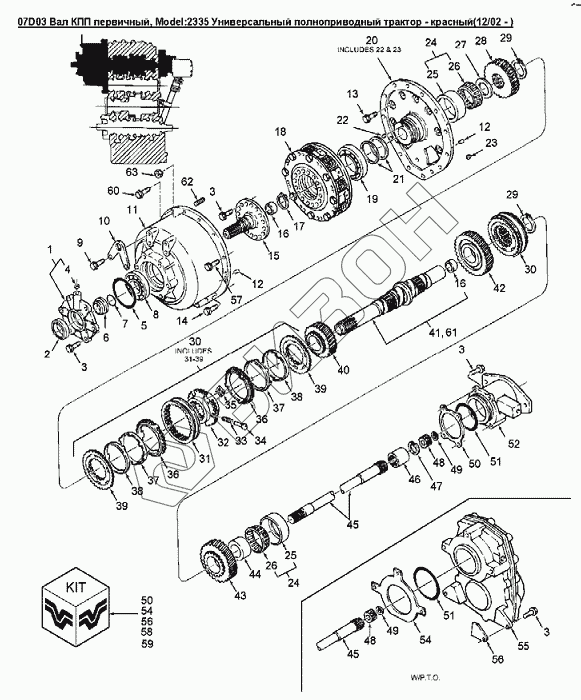

Графический каталог запасных частей к технике: Versatile серии 2000. 07D03 Вал КПП первичный
1
2
3
3
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
24
24
27
28
29
29
30
30
31
32
33
34
35
36
36
37
37
38
38
39
39
40
41
42
43
44
45
45
46
47
48
48
49
49
50
50
51
51
51
51
52
54
54
56
56
57
58
59
60
61
62
52a
64
63
63
63
63
63
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86001277 | Крышка муфты сцепления |
Загрузка ...
|
|
| 2 | 86508488 | Уплотнение масляное внут. O2,38хвнеш. O3,35х0, |
Загрузка ...
|
|
| 3 | 9670066 | Болт M12x1.75x30 Cl-8.8 |
Загрузка ...
|
|
| 4 | 86001347 | Дроссель M8х1.25 - 8 диам.1.8 |
Загрузка ...
|
|
| 5 | 86001318 | Кольцо уплотнительное JIS G130 |
Загрузка ...
|
|
| 6 | 86001275 | Манжета |
Загрузка ...
|
|
| 7 | 86001274 | Кольцо уплотнительное JIS G45 сцепления |
Загрузка ...
|
|
| 8 | 86509787 | Подшипник шариковый 55.00IDX120.0ODX29.0 |
Загрузка ...
|
|
| 9 | 9670066 | Болт M12x1.75x30 Cl-8.8 |
Загрузка ...
|
|
| 10 | 86001253 | Кронштейн |
Загрузка ...
|
|
| 11 | 86001276 | Корпус муфты |
Загрузка ...
|
|
| 12 | 86508495 | Штифт 12.0x24.0 |
Загрузка ...
|
|
| 13 | 9670066 | Болт M12x1.75x30 Cl-8.8 |
Загрузка ...
|
|
| 14 | 86509603 | Болт M12x1.75x65 Cl-8.8 |
Загрузка ...
|
|
| 15 | 86002437 | Фланец входного вала сцепления трансмиссии |
Загрузка ...
|
|
| 16 | 86001325 | Втулка |
Загрузка ...
|
|
| 17 | 327911 | Стопорное кольцо М55 |
Загрузка ...
|
|
| 18 | 86002435 | Муфта фрикционная, дисковая |
Загрузка ...
|
|
| 19 | 86509788 | Подшипник шариковый 105.00IDX145.0ODX20.0 |
Загрузка ...
|
|
| 20 | 86001322 | Плита с пробкой и отверстием |
Загрузка ...
|
|
| 21 | 86001272 | Кольцо уплотнительное |
Загрузка ...
|
|
| 22 | 86001321 | Пробка 1/8 |
Загрузка ...
|
|
| 23 | 86001271 | Ввертыш М8х1.25 внут.диам.4 |
Загрузка ...
|
|
| 24 | 86509784 | Подшипник 55.0IDX120.0ODX31.50 |
Загрузка ...
|
|
| 27 | 86001330 | Прокладка |
Загрузка ...
|
|
| 28 | 86001327 | Колесо зубчатое z=34 |
Загрузка ...
|
|
| 29 | 86001056 | Кольцо стопорное |
Загрузка ...
|
|
| 30 | 86000964 | Синхронизатор ZF D 135 AND 128 |
Загрузка ...
|
|
| 31 | 86000965 | Втулка синхронизатора скользящая ZF-D 135/128 |
Загрузка ...
|
|
| 32 | 86001031 | Корпус синхронизатора трансмиссии в сборе |
Загрузка ...
|
|
| 33 | V96294 | Пружина синхронизатора |
Загрузка ...
|
|
| 34 | 86001035 | Фиксатор шестерни синхронизатора |
Загрузка ...
|
|
| 35 | 86001032 | Элемент - муфта синхронизатора трансмиссии |
Загрузка ...
|
|
| 36 | 86001030 | Кольцо внешнее |
Загрузка ...
|
|
| 37 | 86001029 | Кольцо промежуточной шестерни |
Загрузка ...
|
|
| 38 | 86001028 | Кольцо внутреннее |
Загрузка ...
|
|
| 39 | 86001027 | Диск муфты сцепления |
Загрузка ...
|
|
| 40 | 86001326 | Колесо зубчатое z=31 |
Загрузка ...
|
|
| 41 | 86001324 | Вал входной с втулкой |
Загрузка ...
|
|
| 42 | 86001329 | Колесо зубчатое z=40 |
Загрузка ...
|
|
| 43 | 86001328 | Колесо зубчатое z=37 |
Загрузка ...
|
|
| 44 | 86001331 | Манжета зубчатого колеса Z=40 входного вала транс |
Загрузка ...
|
|
| 45 | 86011514 | Вал насоса и механизма отбора мощности |
Загрузка ...
|
|
| 46 | 86011515 | Муфта привода насоса |
Загрузка ...
|
|
| 47 | 300645 | Стопорное кольцо диам.М42 |
Загрузка ...
|
|
| 48 | 86001334 | Колесо зубчатое |
Загрузка ...
|
|
| 49 | 412335 | Стопорное кольцо |
Загрузка ...
|
|
| 50 | 86011727 | Набор прокладок |
Загрузка ...
|
|
| 51 | 86001337 | Кольцо уплотнительное JIS G115 |
Загрузка ...
|
|
| 51 | 86011727 | Набор прокладок |
Загрузка ...
|
|
| 52 | 86011726 | Адаптер |
Загрузка ...
|
|
| 54 | 86001053 | Прокладка |
Загрузка ...
|
|
| 56 | 86001054 | Прокладка |
Загрузка ...
|
|
| 57 | 9804268 | Болт M12x40 Cl-8.8 |
Загрузка ...
|
|
| 58 | 86011730 | Набор прокладок и уплотнений трансмиссии |
Загрузка ...
|
|
| 59 | 86020168 | Набор уплотнений и прокладок |
Загрузка ...
|
|
| 60 | 9671487 | Болт M 12х1.75х50 Cl-8.8 |
Загрузка ...
|
|
| 61 | 86014737 | Вал входной |
Загрузка ...
|
|
| 62 | 86021653 | Болт М12 |
Загрузка ...
|
|
| 52a | 86011725 | Корпус подшипника |
Загрузка ...
|
|
| 64 | 337475 | Гайка M12х1.75 |
Загрузка ...
|
|
| 63 | 86011223 | Раздаточная коробка, 12МКПП |
Загрузка ...
|
|
| 63 | 86029089 | Раздаточная коробка 12МКПП L4WD |
Загрузка ...
|
|
| 63 | 86032549 | Раздаточная коробка 12МКПП HHP-L4WD |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
