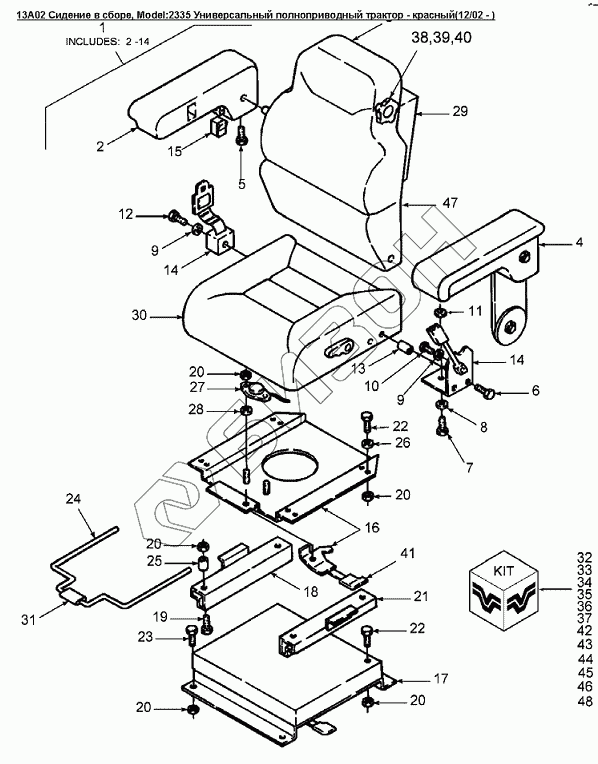

Графический каталог запасных частей к технике: Versatile серии 2000. 13A02 Сидение в сборе
1
2
4
5
6
7
8
9
9
10
11
12
13
14
14
15
16
17
18
19
20
20
20
20
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86520864 | Сидение |
Загрузка ...
|
|
| 2 | 86000946 | Подлокотник сиденья |
Загрузка ...
|
|
| 3 | 86502169 | Лампа 12-16В 0.33А |
Загрузка ...
|
|
| 4 | 86000701 | Подлокотники л/п сидения оператора |
Загрузка ...
|
|
| 5 | 86000702 | Болт |
Загрузка ...
|
|
| 6 | 87626 | Болт G5 5/16dm-18 x 2-3/4dm |
Загрузка ...
|
|
| 7 | 9707515 | Болт G5 5/16dm-18x1-3/4dm |
Загрузка ...
|
|
| 8 | 87362 | Шайба 0.310 Pl, сталь |
Загрузка ...
|
|
| 9 | 81541 | Шайба 0.500x1.250x0.083 Pl |
Загрузка ...
|
|
| 10 | 280244 | Болт Gr-5 7/16dm-14x3/4 |
Загрузка ...
|
|
| 11 | 86000705 | Шайба диам.внутр.0.390 наруж.1.120, сталь |
Загрузка ...
|
|
| 12 | 280117 | Болт G5, 7/16dm-14х2dm |
Загрузка ...
|
|
| 13 | 86508379 | Втулка |
Загрузка ...
|
|
| 14 | 86020711 | Ремень безопасности,, Genesis |
Загрузка ...
|
|
| 15 | 86000681 | Переключатель |
Загрузка ...
|
|
| 16 | 86502163 | Поворотная плита |
Загрузка ...
|
|
| 17 | 86000683 | Изолятор |
Загрузка ...
|
|
| 18 | 86000684 | Правая направляющая основания сидения оператора |
Загрузка ...
|
|
| 19 | 84792 | Болт 5/16dm-18x3/4dm |
Загрузка ...
|
|
| 20 | 9635082 | Гайка 0.312nc Gr5 Pl |
Загрузка ...
|
|
| 21 | 86000690 | Левая направляющая основания сидения оператора |
Загрузка ...
|
|
| 22 | 9627874 | Болт G5 5/16dm-18х5/8dm |
Загрузка ...
|
|
| 23 | 88275 | Болт G5 5/16dm-18x1-1/4dm |
Загрузка ...
|
|
| 24 | 86000692 | Тяга фиксатора |
Загрузка ...
|
|
| 25 | 86508383 | Втулка |
Загрузка ...
|
|
| 26 | 87362 | Шайба 0.310 Pl, сталь |
Загрузка ...
|
|
| 27 | 86502159 | Датчик присутствия оператора |
Загрузка ...
|
|
| 28 | 86508380 | Кольцо |
Загрузка ...
|
|
| 29 | 86502171 | Чехол |
Загрузка ...
|
|
| 30 | 86502170 | Подушка сидения |
Загрузка ...
|
|
| 31 | 86508210 | Рукоятка |
Загрузка ...
|
|
| 32 | 86502156 | Комплект рычагов |
Загрузка ...
|
|
| 33 | 86502157 | Рукоятки сидения в сборе |
Загрузка ...
|
|
| 34 | 86502158 | Амортизатор |
Загрузка ...
|
|
| 35 | 86502164 | Комплект деталей регулировки высоты сидения |
Загрузка ...
|
|
| 36 | 86502172 | Спинка и подушка сидения |
Загрузка ...
|
|
| 37 | 86508207 | Рама спинки сидения |
Загрузка ...
|
|
| 42 | 9845771 | Комплект кнопок |
Загрузка ...
|
|
| 43 | 86502167 | Подлокотник |
Загрузка ...
|
|
| 44 | 86502168 | Подлокотник |
Загрузка ...
|
|
| 45 | 86502166 | Подлокотник |
Загрузка ...
|
|
| 46 | 86502160 | Комплект деталей направляющей |
Загрузка ...
|
|
| 47 | 86013420 | Спинка сидения ASM L4WD |
Загрузка ...
|
|
| 48 | 86595866 | Ящик для документов |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
