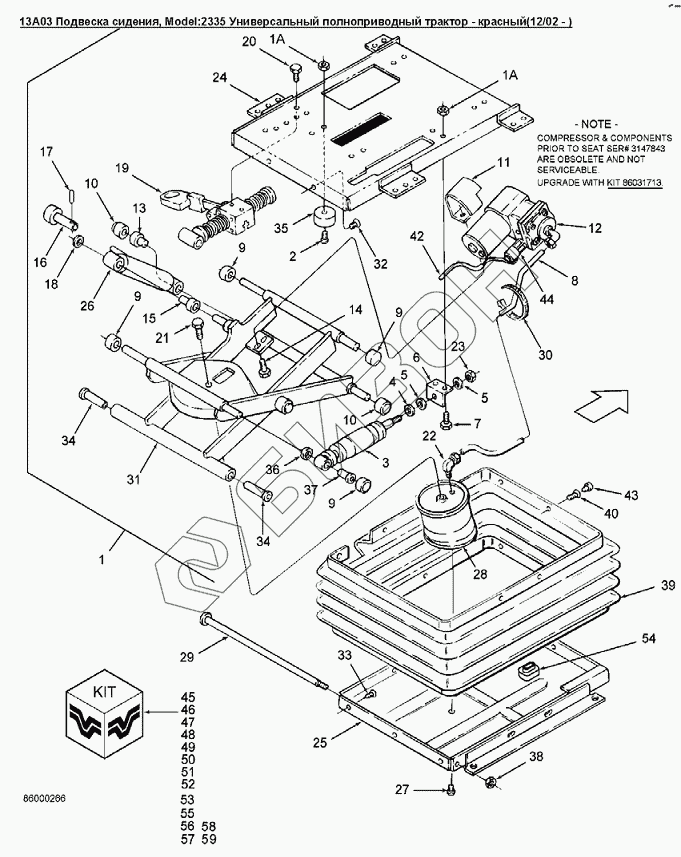

Графический каталог запасных частей к технике: Versatile серии 2000. 13A03 Подвеска сидения
1
1A
1A
2
3
4
5
5
6
7
9
9
9
9
10
10
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
42
43
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86502162 | Амортизатор |
Загрузка ...
|
|
| 1A | 280129 | Гайка 1/4dm-20 |
Загрузка ...
|
|
| 2 | 86000921 | Болт 1/4 - 20uncx0.62 |
Загрузка ...
|
|
| 3 | 86000892 | Стойка амортизатор, F/AA изолятор |
Загрузка ...
|
|
| 4 | 86000893 | Шайба диам.внутр.0.406 наруж.1.00 толщина 0.06dm, сталь |
Загрузка ...
|
|
| 5 | 9845774 | Шайба, резина |
Загрузка ...
|
|
| 6 | 86508385 | Кронштейн амортизатора |
Загрузка ...
|
|
| 7 | 88715 | Болт G5, 1/4dm-20x1/2dm |
Загрузка ...
|
|
| 9 | 86012035 | Комплект подшипников скольжения |
Загрузка ...
|
|
| 10 | 86000899 | Ролик внутр.диам.0.50 наруж.0.993dm |
Загрузка ...
|
|
| 12 | 86018670 | Компрессор подвески сидения L4WD |
Загрузка ...
|
|
| 13 | 86000902 | Подшипник |
Загрузка ...
|
|
| 14 | PL | Топливный цилиндр |
Загрузка ...
|
|
| 15 | 276469 | Втулка |
Загрузка ...
|
|
| 16 | 86508208 | Демпфер |
Загрузка ...
|
|
| 17 | 87128 | Штифт 1/8dm x 5/8dm |
Загрузка ...
|
|
| 18 | 276801 | Гайка 1/2dm |
Загрузка ...
|
|
| 19 | 86000906 | Фиксатор |
Загрузка ...
|
|
| 20 | 86000907 | Болт 5/16 - 14x0.625 |
Загрузка ...
|
|
| 21 | 88814 | Болт G5 3/8-16 x 1/2dm |
Загрузка ...
|
|
| 22 | PL | Топливный цилиндр |
Загрузка ...
|
|
| 23 | 86000922 | Гайка 5/16dm-24 |
Загрузка ...
|
|
| 24 | 86000909 | Верхний сварной кронштейн сидения |
Загрузка ...
|
|
| 25 | 86000910 | Опора сидения нижняя |
Загрузка ...
|
|
| 26 | 86502151 | Сиденье с антишоковой подвеской |
Загрузка ...
|
|
| 27 | 86511982 | Болт 3/8dm-16х3/4dm |
Загрузка ...
|
|
| 28 | 9845760 | Газовая пружина подвески сидения L4WD |
Загрузка ...
|
|
| 29 | 9845764 | Ось |
Загрузка ...
|
|
| 30 | 86000693 | Соединительный трос, нейлон |
Загрузка ...
|
|
| 31 | 86000916 | Рычаг подвески сидения |
Загрузка ...
|
|
| 32 | 86508390 | Отбойник |
Загрузка ...
|
|
| 33 | 86000688 | Фиксатор |
Загрузка ...
|
|
| 34 | 276481 | Ось подвески сидения диам.внутр.0.501 длина 2.0dm |
Загрузка ...
|
|
| 35 | 86508389 | Демпфер |
Загрузка ...
|
|
| 36 | 86508384 | Кольцо |
Загрузка ...
|
|
| 37 | 9845757 | Втулка |
Загрузка ...
|
|
| 38 | 88902 | Контргайка 3/8dm-16 |
Загрузка ...
|
|
| 39 | 86000687 | Чехол подвески сидения |
Загрузка ...
|
|
| 40 | 86000688 | Фиксатор |
Загрузка ...
|
|
| 42 | 86502149 | Жгут сидения оператора |
Загрузка ...
|
|
| 43 | 86000689 | Гайка |
Загрузка ...
|
|
| 45 | 86031710 | Компрессор в сборе |
Загрузка ...
|
|
| 46 | 86502149 | Жгут сидения оператора |
Загрузка ...
|
|
| 47 | 86520856 | Набор воздушных пружин |
Загрузка ...
|
|
| 48 | 86502151 | Сиденье с антишоковой подвеской |
Загрузка ...
|
|
| 49 | 86502152 | Набор изоляторов |
Загрузка ...
|
|
| 50 | 86502154 | Кожух |
Загрузка ...
|
|
| 51 | 86520889 | Набор подшипников роликовых |
Загрузка ...
|
|
| 52 | 86508205 | Детали подвески сидения |
Загрузка ...
|
|
| 53 | 86000818 | Боковой изолятор ударов |
Загрузка ...
|
|
| 54 | 276467 | Демпфер |
Загрузка ...
|
|
| 55 | 86018668 | Электроклапан L4WD |
Загрузка ...
|
|
| 56 | 86014516 | Комплект деталей крепления кожуха |
Загрузка ...
|
|
| 57 | 86520888 | Комплект деталей подвески сидения |
Загрузка ...
|
|
| 58 | 86520887 | Набор под'емного механизма сидения |
Загрузка ...
|
|
| 59 | 86031713 | Компрессор сервисный набор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
