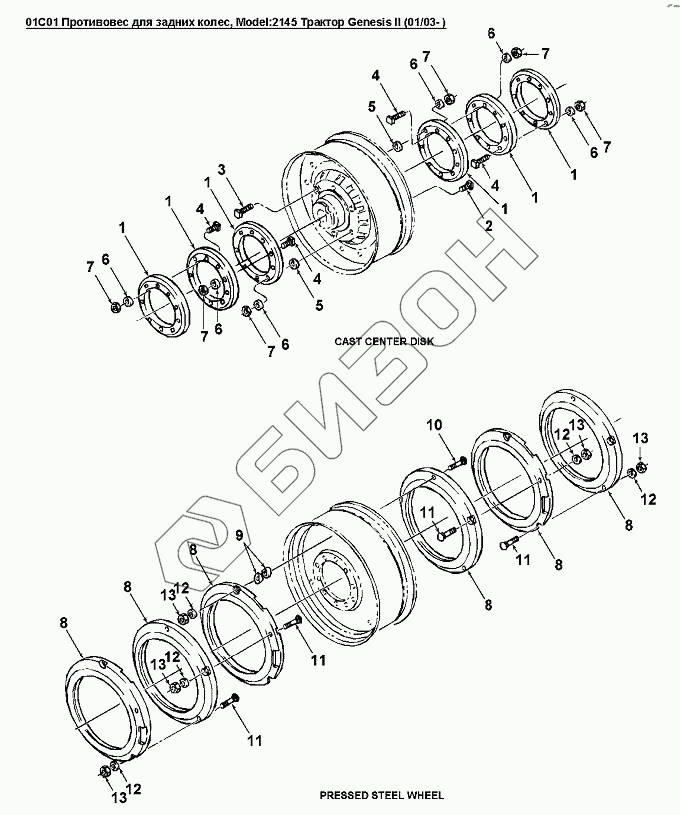

Графический каталог запасных частей к технике: Versatile серии GENESIS. 01C01 Противовес для задних колес
1
1
1
1
1
1
1
1
2
2
2
3
3
3
4
4
4
4
5
5
6
6
6
6
6
6
6
6
7
7
7
7
7
7
8
8
8
8
8
8
8
8
9
10
11
11
11
11
12
12
12
12
12
12
12
13
13
13
13
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86503080 | Груз колес 450LB |
Загрузка ...
|
|
| 1 | 86027370 | Груз колес 39 кг |
Загрузка ...
|
|
| 2 | 86508348 | Болт 0.620dmx4.75GR5 PL |
Загрузка ...
|
|
| 2 | 9849458 | Болт 0.62x4.00PL |
Загрузка ...
|
|
| 3 | 86508349 | Болт 0.620dmx7.75GR5 PL |
Загрузка ...
|
|
| 3 | 9849579 | Болт G5 5/8dm-11x7-3/4dm |
Загрузка ...
|
|
| 4 | 9628008 | Болт 0.625dmx2.75 |
Загрузка ...
|
|
| 5 | 230888 | Шайба |
Загрузка ...
|
|
| 6 | 140048 | Шайба М16 PL |
Загрузка ...
|
|
| 6 | 9824360 | Шайба диам.внутр.16.00 наруж.28.00 толщина 3.00мм, сталь Hdn Pl |
Загрузка ...
|
|
| 7 | 280374 | Гайка G5 5/8dm-11 |
Загрузка ...
|
|
| 8 | 86029114 | Груз заднего колеса 39 кг |
Загрузка ...
|
|
| 8 | 86502379 | Груз заднего колеса |
Загрузка ...
|
|
| 9 | 86507405 | Втулка груза |
Загрузка ...
|
|
| 10 | 86505260 | Болт 0.62 X 4.75gr8 Pl |
Загрузка ...
|
|
| 11 | 280509 | Болт 0.62x3.25GR5 PL |
Загрузка ...
|
|
| 12 | 140048 | Шайба М16 PL |
Загрузка ...
|
|
| 12 | 9824360 | Шайба диам.внутр.16.00 наруж.28.00 толщина 3.00мм, сталь Hdn Pl |
Загрузка ...
|
|
| 13 | 280374 | Гайка G5 5/8dm-11 |
Загрузка ...
|
|
| 13 | 85700693 | Контргайка 5/8dm - 11 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
