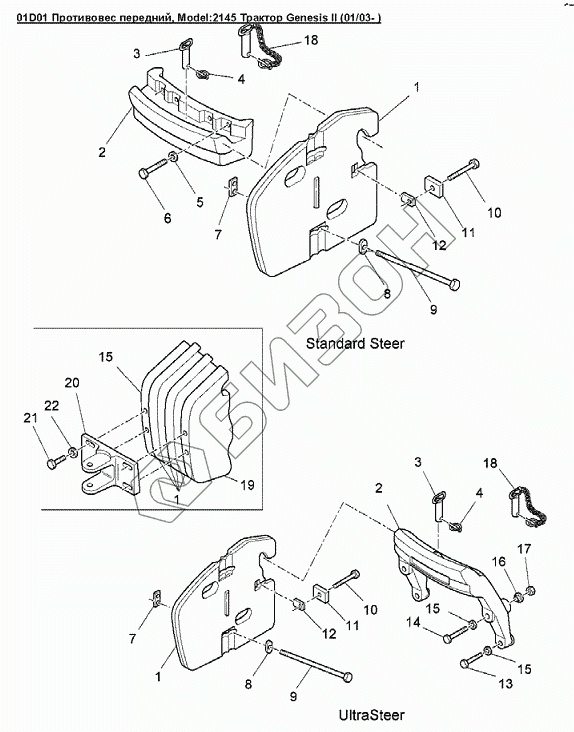

Графический каталог запасных частей к технике: Versatile серии GENESIS. 01D01 Противовес передний
1
1
1
1
1
2
2
2
2
3
3
4
4
5
6
7
7
8
8
9
9
9
9
10
10
11
11
12
12
13
14
15
15
15
16
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86027308 | Груз передний, 40 кг |
Загрузка ...
|
|
| 1 | 86027307 | Груз передний, 110 кг |
Загрузка ...
|
|
| 2 | 86501942 | Крепление передних грузов |
Загрузка ...
|
|
| 2 | 9842387 | Упор переднего противовеса |
Загрузка ...
|
|
| 3 | 9821126 | Палец |
Загрузка ...
|
|
| 4 | 285312 | Палец Dia-0.3125in Lth-2.344in |
Загрузка ...
|
|
| 5 | 322359 | Шайба стопорная BV M20 PL |
Загрузка ...
|
|
| 6 | 86500412 | Болт M20x2.5x80 Cl10.9 |
Загрузка ...
|
|
| 7 | 9842376 | Гайка специальная М16х2 |
Загрузка ...
|
|
| 8 | 9842375 | Шайба плоская специальная M16, 30 x 50мм |
Загрузка ...
|
|
| 9 | 9628133 | Болт M16x2.0x470.0 Cl-8.8 |
Загрузка ...
|
|
| 9 | 9842373 | Болт M16х255 |
Загрузка ...
|
|
| 10 | 362573 | Болт M16х150 8.8pl |
Загрузка ...
|
|
| 11 | 86506332 | Фиксатор переднего груза Genisis |
Загрузка ...
|
|
| 12 | 86018009 | Гайка специальная М16 |
Загрузка ...
|
|
| 13 | 280577 | Болт 1.00 х 15.0gr5 Pl |
Загрузка ...
|
|
| 14 | 86502904 | Болт G5 1dm-8x21dm |
Загрузка ...
|
|
| 15 | 87367 | Шайба плоская герметизирующая |
Загрузка ...
|
|
| 16 | 86502890 | Кольцо толщина 0.50 |
Загрузка ...
|
|
| 17 | 9849633 | Гайка 1.00 GR5 PL |
Загрузка ...
|
|
| 18 | 9820998 | Палец |
Загрузка ...
|
|
| 19 | 86027325 | Груз передний 40 кг |
Загрузка ...
|
|
| 20 | 86504291 | Буксировочный крюк |
Загрузка ...
|
|
| 21 | 86512676 | Болт M20x60 12.9PL |
Загрузка ...
|
|
| 22 | 322359 | Шайба стопорная BV M20 PL |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
