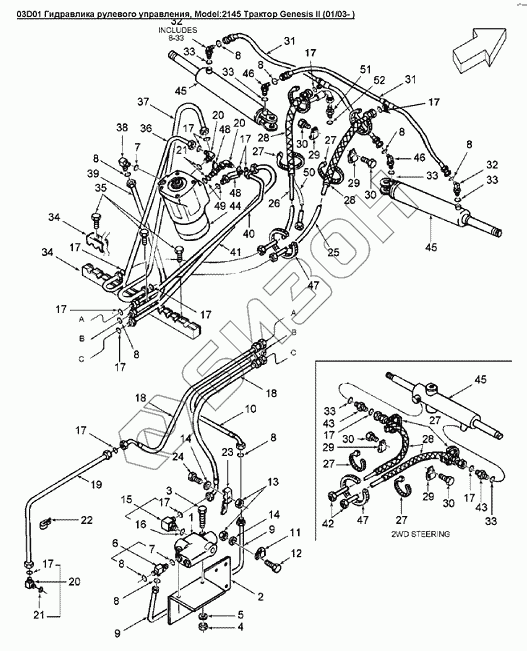

Графический каталог запасных частей к технике: Versatile серии GENESIS. 03D01 Гидравлика рулевого управления
1
1
1
2
3
4
5
6
7
7
8
8
8
8
8
8
8
8
8
9
9
10
10
10
11
12
13
14
14
15
16
17
17
17
17
17
17
17
17
17
17
17
17
17
18
18
18
18
19
20
20
20
21
21
22
23
24
25
26
27
27
27
27
27
28
28
28
28
28
29
29
29
29
29
29
30
30
30
30
31
31
31
31
32
32
33
33
33
33
33
33
34
34
35
36
36
36
37
37
37
38
39
39
39
40
41
41
41
42
43
43
44
44
44
44
44
44
44
45
45
45
45
45
45
45
45
45
45
45
46
46
46
47
47
48
48
48
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9821382 | Клапан рулевого управления |
Загрузка ...
|
|
| 1 | 86027528 | Клапан рулевого управления FWD |
Загрузка ...
|
|
| 2 | 9860062 | Кронштейн клапана |
Загрузка ...
|
|
| 3 | 43133 | Болт M8x1.25x80 Cl-8.8 |
Загрузка ...
|
|
| 4 | 9706690 | Гайка M8x1.25 |
Загрузка ...
|
|
| 5 | 378243 | Шайба M8 Pl, 8.40x21.00х1.60, сталь |
Загрузка ...
|
|
| 6 | 86023167 | Тройник 7/16orb 11/16orfs |
Загрузка ...
|
|
| 7 | 165202 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 |
Загрузка ...
|
|
| 8 | 9993141 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 9 | 9821407 | Трубка рулевого усилителя |
Загрузка ...
|
|
| 10 | 86026726 | Рукав 3/8dmх560мм 100r17 |
Загрузка ...
|
|
| 10 | 9840287 | Рукав 9.5x560 100R1 |
Загрузка ...
|
|
| 11 | 86050346 | P-образный зажим с покрытием, o 0.38 |
Загрузка ...
|
|
| 12 | 120100 | Болт M30x1.0x20 Cl-8.8 |
Загрузка ...
|
|
| 13 | 9706755 | Гайка M6х1.0 Cl-8 |
Загрузка ...
|
|
| 14 | 9824259 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь |
Загрузка ...
|
|
| 15 | 9845093 | Фитинг 90°, 1 1/16orb X 13/16ofs |
Загрузка ...
|
|
| 16 | 167266 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 |
Загрузка ...
|
|
| 17 | 9992298 | Кольцо уплотнительное 0.489 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 18 | 86026725 | Рукав 1/2dmх500мм 100r17 |
Загрузка ...
|
|
| 18 | 9848766 | Рукав 12.3х500 100r2 |
Загрузка ...
|
|
| 19 | 9843594 | Обратная трубка рулевого управления |
Загрузка ...
|
|
| 20 | 9992307 | Фитинг 90, 3/4orbx13/16ofs |
Загрузка ...
|
|
| 21 | 128825 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA |
Загрузка ...
|
|
| 22 | 86010402 | Хомут 0.50 |
Загрузка ...
|
|
| 23 | 9861131 | Фиксатор |
Загрузка ...
|
|
| 24 | 120101 | Болт CL 8.8, M6 x 1 x 30 |
Загрузка ...
|
|
| 25 | 86026724 | Рукав правого рулевого гидроцилиндра |
Загрузка ...
|
|
| 26 | 86026723 | Рукав левого рулевого гидроцилиндра |
Загрузка ...
|
|
| 27 | 263117 | Соединительный трос, нейлон |
Загрузка ...
|
|
| 28 | 794839 | Защитный рукав, длина 82dm |
Загрузка ...
|
|
| 28 | 86025579 | Рукав внутр.диам. 40.39, длина 1000мм, нейлон |
Загрузка ...
|
|
| 29 | 86000514 | Р-образный зажим с покрытием o 0,97 |
Загрузка ...
|
|
| 29 | 86025614 | Хомут 0.937 |
Загрузка ...
|
|
| 30 | 120104 | Болт M8х20 8.8Plt |
Загрузка ...
|
|
| 31 | 86026722 | Рукав 3/8x790 100R17 |
Загрузка ...
|
|
| 31 | 86027333 | Рукав 3/8dmx800мм 100R17 |
Загрузка ...
|
|
| 32 | 9840543 | Фитинг 90, 9/16orbx11/16ofs |
Загрузка ...
|
|
| 33 | 9617873 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI |
Загрузка ...
|
|
| 34 | 86507992 | Фиксатор |
Загрузка ...
|
|
| 35 | 9707515 | Болт G5 5/16dm-18x1-3/4dm |
Загрузка ...
|
|
| 36 | 86026721 | Трубка насоса дозатора левая |
Загрузка ...
|
|
| 36 | 9843579 | Трубка системы рулевого управления левая |
Загрузка ...
|
|
| 37 | 86026720 | Трубка насоса дозатора правая, сталь |
Загрузка ...
|
|
| 37 | 9843578 | Трубка системы рулевого управления правая |
Загрузка ...
|
|
| 38 | 9843592 | Фитинг 90, 7/16orb 11/16ofs |
Загрузка ...
|
|
| 39 | 86026719 | Трубка системы рулевого управления |
Загрузка ...
|
|
| 39 | 9843577 | Трубка системы рулевого управления |
Загрузка ...
|
|
| 40 | 9821374 | Обратная трубка насоса гидроусилителя руля |
Загрузка ...
|
|
| 41 | 86026716 | Напорная трубка насоса гидроусилителя руля |
Загрузка ...
|
|
| 41 | 9821373 | Напорная трубка насоса гидроусилителя руля |
Загрузка ...
|
|
| 42 | 9849084 | Рукав 12.3 x 2032 100r1 |
Загрузка ...
|
|
| 43 | 83985067 | Штуцер |
Загрузка ...
|
|
| 44 | 86026836 | Насос дозатор Genesis |
Загрузка ...
|
|
| 44 | 9849239 | Агрегат рулевого управления в сборе |
Загрузка ...
|
|
| 44 | 9821416 | Насос дозатор 2WD Genesis |
Загрузка ...
|
|
| 44 | 86026868 | Насос дозатор рулевого управления |
Загрузка ...
|
|
| 45 | 86026865 | Гидроцилиндр диам. 75мм Carraro |
Загрузка ...
|
|
| 45 | 86027155 | Цилиндр рулевого управления Dia-65mm |
Загрузка ...
|
|
| 45 | 86502979 | Гидроцилиндр |
Загрузка ...
|
|
| 45 | 86508658 | Гидроцилиндр Dana |
Загрузка ...
|
|
| 45 | 86508659 | Гидроцилиндр Dana |
Загрузка ...
|
|
| 46 | 9840601 | Фитинг 90°, Orb-9/16 Ofs-11/16 |
Загрузка ...
|
|
| 46 | 9846661 | Фитинг 45°, 9/16ORBx11/16OFS |
Загрузка ...
|
|
| 47 | 2747 | Накладка соединительная, нейлоновая, регулируемая |
Загрузка ...
|
|
| 48 | 86011746 | Фитинг 45°, GENESIS |
Загрузка ...
|
|
| 48 | 86512032 | Фитинг 45, 3/4orb 13/16ofs |
Загрузка ...
|
|
| 49 | 128825 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA |
Загрузка ...
|
|
| 50 | 86024663 | Рукав 9.65x4150мм SAE 100R6 |
Загрузка ...
|
|
| 51 | 86025586 | Адаптер M14ORB x 1-1/16OFS |
Загрузка ...
|
|
| 52 | 14437785 | Уплотнительное кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
