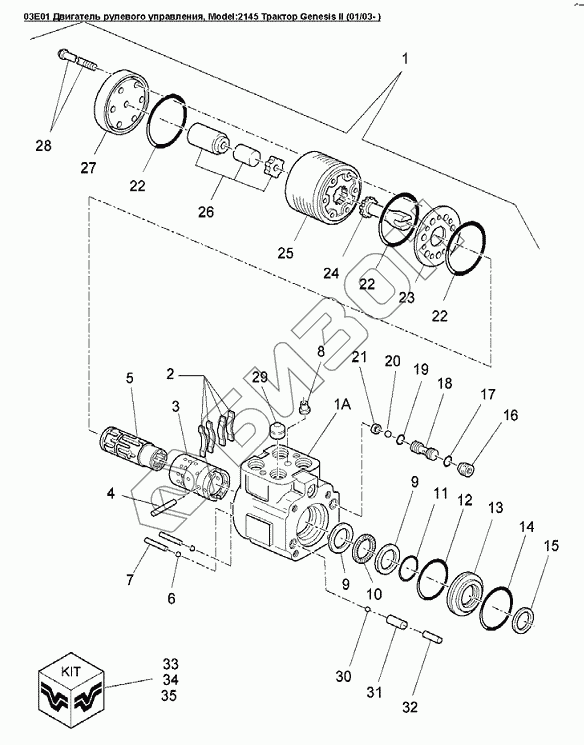

Графический каталог запасных частей к технике: Versatile серии GENESIS. 03E01 Двигатель рулевого управления
1
1
1
4
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
22
22
22
23
24
25
25
25
26
26
26
27
28
28
28
28
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9821416 | Насос дозатор 2WD Genesis |
Загрузка ...
|
|
| 1 | 86026868 | Насос дозатор рулевого управления |
Загрузка ...
|
|
| 4 | 86507809 | Палец |
Загрузка ...
|
|
| 6 | 9672608 | Шарик |
Загрузка ...
|
|
| 7 | 86027447 | Штифт |
Загрузка ...
|
|
| 8 | 86027547 | Дроссель диам.0.028dm |
Загрузка ...
|
|
| 9 | 142089 | Упорный подшипник |
Загрузка ...
|
|
| 10 | 142090 | Подшипник упорный |
Загрузка ...
|
|
| 11 | 86507788 | Уплотнительное кольцо |
Загрузка ...
|
|
| 12 | 272380 | Уплотнительное кольцо, внут.диам.1.859dm толщина 0.14dm |
Загрузка ...
|
|
| 13 | 9801890 | Крышка уплотнения |
Загрузка ...
|
|
| 14 | 272378 | Стопорное кольцо |
Загрузка ...
|
|
| 15 | 121189 | Уплотнительное кольцо |
Загрузка ...
|
|
| 16 | 274283 | Винт |
Загрузка ...
|
|
| 17 | 49856 | Уплотнительное кольцо, внут.диам.0.364dm толщина 0.070dm |
Загрузка ...
|
|
| 18 | 274284 | Клапан |
Загрузка ...
|
|
| 19 | 63137 | Уплотнительное кольцо, внут.диам.0.301dm толщина 0.070dm |
Загрузка ...
|
|
| 19 | 63137 | Уплотнительное кольцо, внут.диам.0.301dm толщина 0.070dm |
Загрузка ...
|
|
| 20 | 72387 | Шарик |
Загрузка ...
|
|
| 21 | 274285 | Фиксатор |
Загрузка ...
|
|
| 22 | 86507786 | Уплотнительное кольцо |
Загрузка ...
|
|
| 23 | 86507787 | Блок |
Загрузка ...
|
|
| 24 | 511232 | Вал приводной |
Загрузка ...
|
|
| 25 | 86507790 | Корпус насоса дозатора |
Загрузка ...
|
|
| 25 | 9801894 | Корпус насоса дозатора в сборе |
Загрузка ...
|
|
| 26 | 86502894 | Золотник |
Загрузка ...
|
|
| 26 | 9801895 | Золотник |
Загрузка ...
|
|
| 27 | 86507785 | Крышка |
Загрузка ...
|
|
| 28 | 86507784 | Болт |
Загрузка ...
|
|
| 28 | 86507830 | Болт |
Загрузка ...
|
|
| 28 | 86027446 | Болт |
Загрузка ...
|
|
| 29 | 86027448 | Ремонтный комплект |
Загрузка ...
|
|
| 30 | 86027444 | Шарик |
Загрузка ...
|
|
| 31 | 86027443 | Штифт |
Загрузка ...
|
|
| 32 | UNKNOWN | Главный тормозной цилиндр |
Загрузка ...
|
|
| 33 | 86502898 | Набор для установки пружин |
Загрузка ...
|
|
| 34 | 86502893 | Подшипник упорный |
Загрузка ...
|
|
| 35 | 86507789 | Комплект уплотнений |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
