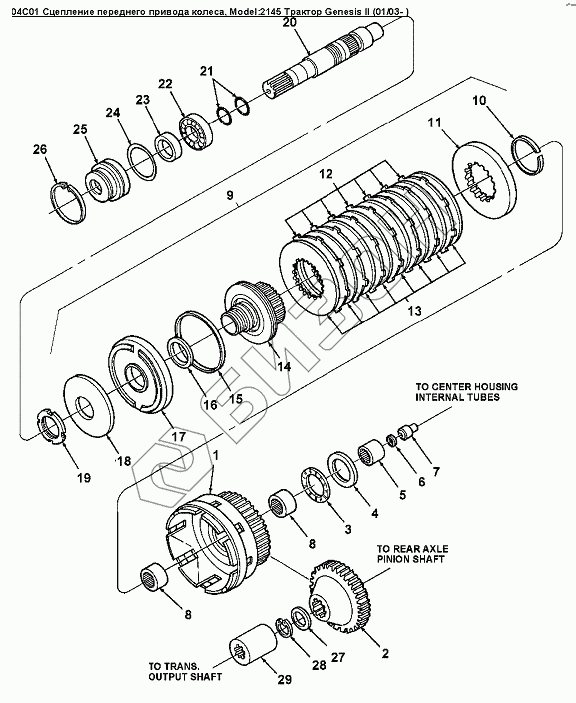

Графический каталог запасных частей к технике: Versatile серии GENESIS. 04C01 Сцепление переднего привода колеса
1
1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9845827 | Шестерня муфты, 40 зубьев Genesis |
Загрузка ...
|
|
| 1 | 86013443 | Шестерня, 39 зубьев |
Загрузка ...
|
|
| 2 | 9840389 | Колесо зубчатое, 41 зуб |
Загрузка ...
|
|
| 3 | 9845543 | Подшипник упорный, диам.внутр.63.55 наруж.82.00мм |
Загрузка ...
|
|
| 4 | 9845542 | Шайба диам.внут.63.55мм, наруж.81.80мм, толщина 2.34мм |
Загрузка ...
|
|
| 5 | 9823315 | Подшипник игольчатый диам.внутр.38.087 наруж.47.638 толщина 31.75мм |
Загрузка ...
|
|
| 6 | 9821817 | Уплотнение внут. O16,93 х внеш. O20,73 х 2,95W |
Загрузка ...
|
|
| 7 | 9823504 | Коннектор специальный |
Загрузка ...
|
|
| 8 | 86000271 | Подшипник игольчатый диам.внутр.41.28 наруж.50.80 толщина 25.40мм |
Загрузка ...
|
|
| 9 | 9845139 | Муфта в сборе |
Загрузка ...
|
|
| 10 | 9845138 | Стопорное кольцо диам.128.84мм |
Загрузка ...
|
|
| 11 | 9845364 | Диск привода муфты, диам. 196.85мм |
Загрузка ...
|
|
| 12 | 9845835 | Пластина |
Загрузка ...
|
|
| 13 | 9846513 | Диск фрикционный |
Загрузка ...
|
|
| 14 | 9845834 | Привод муфты |
Загрузка ...
|
|
| 15 | 9845122 | Уплотнительное кольцо диам.внутр. 6.237dm толщина 0.106dm |
Загрузка ...
|
|
| 16 | 9845121 | Уплотнительное кольцо внутр.диам. 2.55dm толщина 0.106dm |
Загрузка ...
|
|
| 17 | 9845136 | Поршень, Genesis |
Загрузка ...
|
|
| 18 | 9845126 | Пружинный диск муфты привода передних колес |
Загрузка ...
|
|
| 19 | 9845120 | Контргайка 2.50dmх18 |
Загрузка ...
|
|
| 20 | 9845119 | Вторичный вал |
Загрузка ...
|
|
| 21 | 9849963 | Кольцо уплотнительное 1.977 IDX0.100 THK BUNA |
Загрузка ...
|
|
| 22 | 37198 | Подшипник, диам.внутр.1.77 наруж.3.34 толщина 0.74dm |
Загрузка ...
|
|
| 23 | 9840518 | Уплотнение вала выходного |
Загрузка ...
|
|
| 24 | 9635695 | Кольцо уплотнительное 3.984 IDX0.139 THK BUNA |
Загрузка ...
|
|
| 25 | 9847698 | Фиксатор |
Загрузка ...
|
|
| 26 | 86529540 | Стопорное кольцо диам.4.33dm |
Загрузка ...
|
|
| 27 | 9823503 | Шайба внутр.диам.51.31мм, толщина 0.51мм |
Загрузка ...
|
|
| 28 | 27503 | Стопорное кольцо диам.46.99 |
Загрузка ...
|
|
| 29 | 86011581 | Втулка шлицевая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
