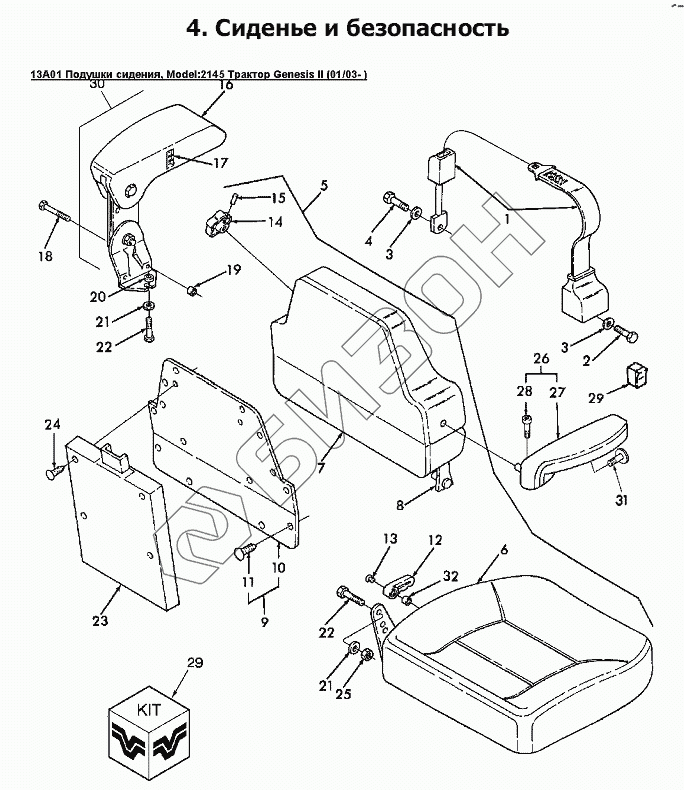

Графический каталог запасных частей к технике: Versatile серии GENESIS. 13A01 Подушки сидения
1
2
3
3
4
5
6
7
8
9
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
29
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 86502494 | 86502494 | Сидение без ремня |
Загрузка ...
|
|
| 86502493 | 86502493 | Сидение с ремнем |
Загрузка ...
|
|
| 1 | 86020711 | Ремень безопасности,, Genesis |
Загрузка ...
|
|
| 2 | 86512040 | Болт G8 7/16dm-20х2dm |
Загрузка ...
|
|
| 3 | 81541 | Шайба 0.500x1.250x0.083 Pl |
Загрузка ...
|
|
| 4 | 50217 | Болт G8 7/16dm-20x1dm |
Загрузка ...
|
|
| 5 | 86502169 | Лампа 12-16В 0.33А |
Загрузка ...
|
|
| 6 | 86502170 | Подушка сидения |
Загрузка ...
|
|
| 7 | 86502172 | Спинка и подушка сидения |
Загрузка ...
|
|
| 8 | 86508207 | Рама спинки сидения |
Загрузка ...
|
|
| 9 | 86502171 | Чехол |
Загрузка ...
|
|
| 12 | 86508215 | Рычаг регулировки наклона спинки сидения |
Загрузка ...
|
|
| 13 | 43971 | Болт M6x25 |
Загрузка ...
|
|
| 14 | 86508214 | Ручка |
Загрузка ...
|
|
| 15 | 84924 | Штифт 5/32dmх1-1/4dm |
Загрузка ...
|
|
| 16 | 86502167 | Подлокотник |
Загрузка ...
|
|
| 17 | 86502168 | Подлокотник |
Загрузка ...
|
|
| 18 | 88626 | Штифт 3/16dmx1/2dm |
Загрузка ...
|
|
| 19 | 86508379 | Втулка |
Загрузка ...
|
|
| 20 | 87362 | Шайба 0.310 Pl, сталь |
Загрузка ...
|
|
| 21 | 87362 | Шайба 0.310 Pl, сталь |
Загрузка ...
|
|
| 22 | 9707515 | Болт G5 5/16dm-18x1-3/4dm |
Загрузка ...
|
|
| 23 | 86595866 | Ящик для документов |
Загрузка ...
|
|
| 24 | 86508378 | Фиксатор |
Загрузка ...
|
|
| 25 | 280736 | Контргайка 5/16dm - 18 |
Загрузка ...
|
|
| 26 | 86502166 | Подлокотник |
Загрузка ...
|
|
| 29 | 86502164 | Комплект деталей регулировки высоты сидения |
Загрузка ...
|
|
| 30 | 86000701 | Подлокотники л/п сидения оператора |
Загрузка ...
|
|
| 31 | 86508212 | Подлокотник |
Загрузка ...
|
|
| 32 | 86024044 | Вставка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
