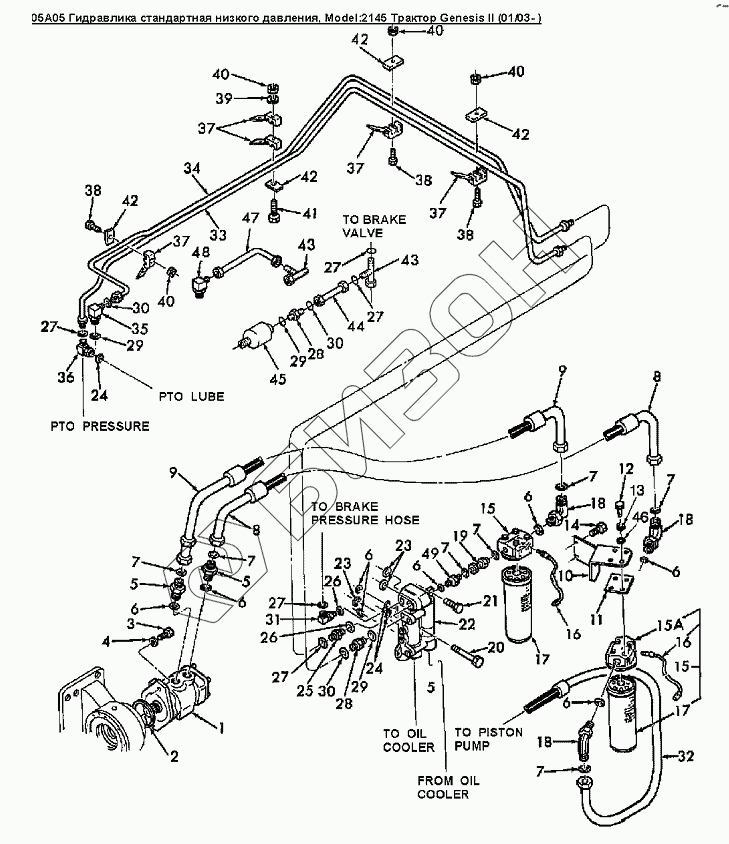

Графический каталог запасных частей к технике: Versatile серии GENESIS. 05A05 Гидравлика стандартная низкого давления
1
2
3
4
5
5
5
6
6
6
6
6
6
6
7
7
7
7
7
7
7
8
8
9
9
10
11
12
13
14
15
15
16
16
17
17
18
18
18
19
20
21
22
23
23
24
24
25
26
26
27
27
27
27
27
28
28
29
29
29
30
30
30
31
32
33
34
35
36
37
37
37
37
38
38
38
39
40
40
40
40
41
42
42
42
42
43
43
43
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86505862 | Насос шестеренчатый |
Загрузка ...
|
|
| 2 | 9828498 | Уплотнительное кольцо, внут.диам.3.959мм толщина 0.100мм |
Загрузка ...
|
|
| 3 | 9706687 | Болт шестигранный M12 X 30 8.8PL |
Загрузка ...
|
|
| 4 | 378245 | Шайба 13.00x28.00x2.50 |
Загрузка ...
|
|
| 5 | 9824055 | Штуцер 1-7/16orfsx1-5/16orb |
Загрузка ...
|
|
| 6 | 9824050 | Кольцо уплотнительное 0.926 IDX0.070 THK BU |
Загрузка ...
|
|
| 7 | 167268 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH |
Загрузка ...
|
|
| 8 | 86504205 | Рукав 25.4x429 100R1 |
Загрузка ...
|
|
| 9 | 86504298 | Рукав 25.4х635 100R1 |
Загрузка ...
|
|
| 10 | 9860027 | Кронштейн фильтра |
Загрузка ...
|
|
| 11 | 9860077 | Пластина |
Загрузка ...
|
|
| 12 | 43140 | Болт M10x30 Cl-8.8 |
Загрузка ...
|
|
| 13 | 378244 | Шайба М10 |
Загрузка ...
|
|
| 14 | 120104 | Болт M8х20 8.8Plt |
Загрузка ...
|
|
| 15 | 86020981 | Крышка фильтра |
Загрузка ...
|
|
| 16 | 86507028 | Переключатель дифференциала |
Загрузка ...
|
|
| 17 | 86029161 | Элемент фильтрующий масляный |
Загрузка ...
|
|
| 18 | 9824540 | Фитинг 90, 1-5/16orb 1-7/16ofs |
Загрузка ...
|
|
| 19 | 9843575 | Фитинг |
Загрузка ...
|
|
| 20 | 440427 | Болт M8x45 12.9PL |
Загрузка ...
|
|
| 21 | 120163 | Болт М8х1.25х25 |
Загрузка ...
|
|
| 22 | 86011393 | Перепускной клапан охладителя |
Загрузка ...
|
|
| 23 | 9626940 | Кольцо уплотнительное 1.114 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 24 | 165202 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 |
Загрузка ...
|
|
| 25 | 9992305 | Штуцер 1-3/6orfsx3/4orb |
Загрузка ...
|
|
| 26 | 128825 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA |
Загрузка ...
|
|
| 27 | 9992298 | Кольцо уплотнительное 0.489 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 28 | 9993143 | Штуцер 11/16orfs 9/16orb |
Загрузка ...
|
|
| 29 | 9617873 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI |
Загрузка ...
|
|
| 30 | 9993141 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 31 | 9840543 | Фитинг 90, 9/16orbx11/16ofs |
Загрузка ...
|
|
| 32 | 86504294 | Патрубок рукава насоса |
Загрузка ...
|
|
| 33 | 86011419 | Трубка системы смазки механизма отбора мощности |
Загрузка ...
|
|
| 34 | 86018306 | Трубка механизма отбора мощности |
Загрузка ...
|
|
| 35 | 83971549 | Фитинг 90° |
Загрузка ...
|
|
| 36 | 9843592 | Фитинг 90, 7/16orb 11/16ofs |
Загрузка ...
|
|
| 37 | 9861131 | Фиксатор |
Загрузка ...
|
|
| 38 | 43118 | Болт M6x1.0x40.0 Cl 8.8 |
Загрузка ...
|
|
| 39 | 9824259 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь |
Загрузка ...
|
|
| 40 | 9706755 | Гайка M6х1.0 Cl-8 |
Загрузка ...
|
|
| 41 | 80338413 | Болт М6х60 |
Загрузка ...
|
|
| 42 | 613122 | Фиксирующая пластина |
Загрузка ...
|
|
| 43 | 9843615 | Тройник 11/16orfsx11/16orb |
Загрузка ...
|
|
| 43 | 9843615 | Тройник 11/16orfsx11/16orb |
Загрузка ...
|
|
| 44 | 9840291 | Трубка, длина 58мм |
Загрузка ...
|
|
| 45 | 86013834 | Накопитель, 5 CU IN |
Загрузка ...
|
|
| 46 | 174266 | Кольцо уплотнительное |
Загрузка ...
|
|
| 47 | 86506588 | Трубка в сборе |
Загрузка ...
|
|
| 48 | 9843592 | Фитинг 90, 7/16orb 11/16ofs |
Загрузка ...
|
|
| 49 | 86018759 | Штуцер 16, специальный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
