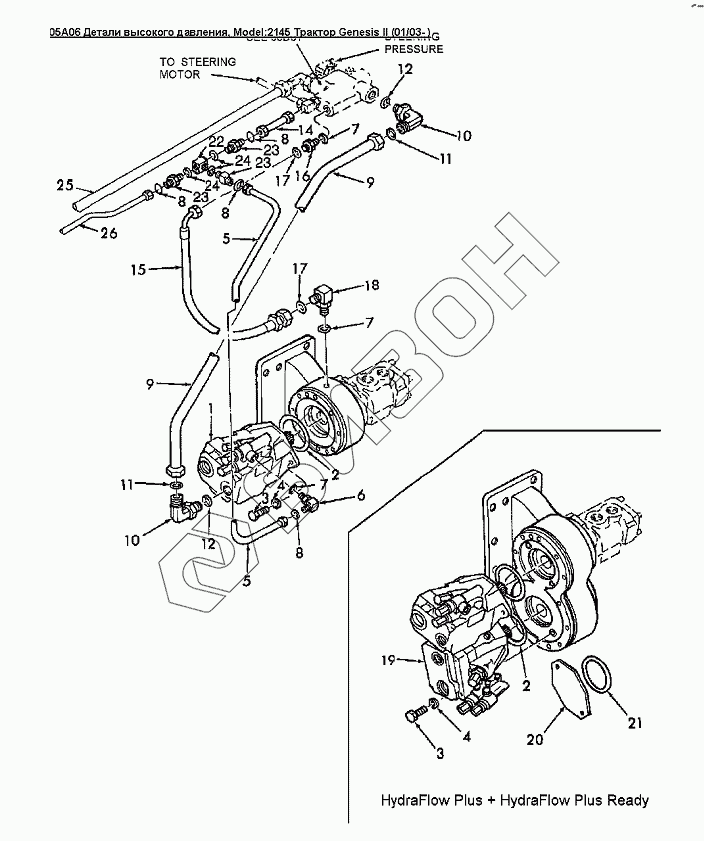

Графический каталог запасных частей к технике: Versatile серии GENESIS. 05A06 Детали высокого давления
1
2
2
3
4
5
5
5
5
6
7
7
7
8
8
8
8
9
9
10
10
11
11
12
12
14
15
15
15
16
16
16
17
17
18
19
20
21
22
23
23
24
24
25
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86026364 | Насос плунжерный |
Загрузка ...
|
|
| 2 | 9828498 | Уплотнительное кольцо, внут.диам.3.959мм толщина 0.100мм |
Загрузка ...
|
|
| 3 | 9706687 | Болт шестигранный M12 X 30 8.8PL |
Загрузка ...
|
|
| 4 | 378245 | Шайба 13.00x28.00x2.50 |
Загрузка ...
|
|
| 5 | 86011082 | Трубка, от датчика загрузки до насоса GENESIS |
Загрузка ...
|
|
| 5 | 86011085 | Трубка, от датчика загрузки до насоса |
Загрузка ...
|
|
| 6 | 9843592 | Фитинг 90, 7/16orb 11/16ofs |
Загрузка ...
|
|
| 7 | 165202 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 |
Загрузка ...
|
|
| 8 | 9993141 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 9 | 86504010 | Трубка, от насоса до приоритетного клапана |
Загрузка ...
|
|
| 10 | 9824540 | Фитинг 90, 1-5/16orb 1-7/16ofs |
Загрузка ...
|
|
| 11 | 9824050 | Кольцо уплотнительное 0.926 IDX0.070 THK BU |
Загрузка ...
|
|
| 12 | 167268 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH |
Загрузка ...
|
|
| 14 | 9840291 | Трубка, длина 58мм |
Загрузка ...
|
|
| 15 | 86507063 | Рукав 6.35x240 100R1 |
Загрузка ...
|
|
| 15 | 86508095 | Рукав 6.35x515 100R1 |
Загрузка ...
|
|
| 16 | 86508141 | Штуцер 7/16MORBx7/16MORB |
Загрузка ...
|
|
| 16 | 9840526 | Фитинг, 9/16orfs 7/16orb |
Загрузка ...
|
|
| 17 | 9825770 | Кольцо уплотнительное 0.301 IDX0.070 THK 90DU |
Загрузка ...
|
|
| 18 | 9840541 | Фитинг 90°, 7/16orb 9/16ofs |
Загрузка ...
|
|
| 19 | 86026365 | Плунжерный насос |
Загрузка ...
|
|
| 20 | 90390 | Крышка |
Загрузка ...
|
|
| 21 | 9823544 | Кольцо уплотнительное 4.237 IDX0.103 THK BUNA |
Загрузка ...
|
|
| 22 | 86002299 | Балка |
Загрузка ...
|
|
| 23 | 9993143 | Штуцер 11/16orfs 9/16orb |
Загрузка ...
|
|
| 24 | 9617873 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI |
Загрузка ...
|
|
| 25 | 86504075 | Трубка, от насоса до потребителей |
Загрузка ...
|
|
| 25 | 9821365 | Трубка в сборе |
Загрузка ...
|
|
| 26 | 86027473 | Трубка, от насоса до потребителей |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
