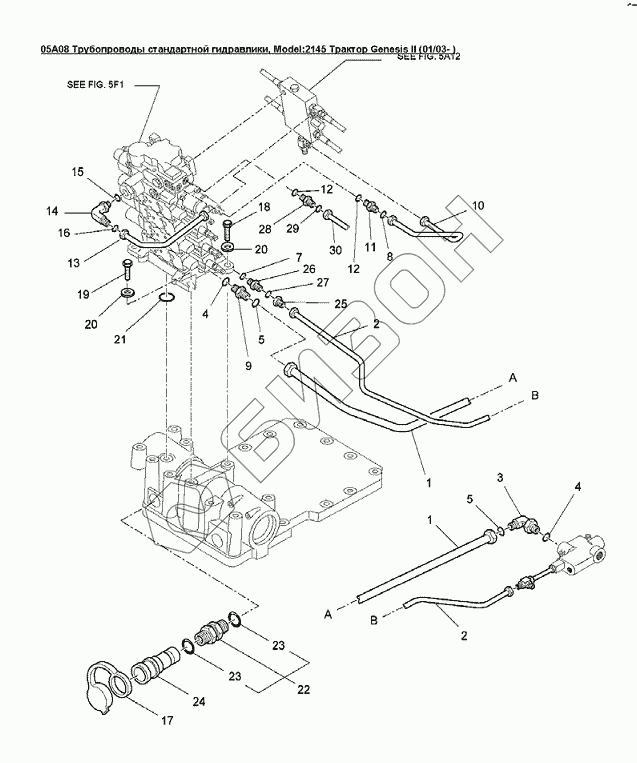

Графический каталог запасных частей к технике: Versatile серии GENESIS. 05A08 Трубопроводы стандартной гидравлики
1
1
1
1
2
2
3
4
4
5
5
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
21
22
23
23
24
25
26
27
28
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 9626421 | 9626421 | Штуцер 11/16orfs 3/4orb |
Загрузка ...
|
|
| 1 | 9821365 | Трубка в сборе |
Загрузка ...
|
|
| 1 | 86504075 | Трубка, от насоса до потребителей |
Загрузка ...
|
|
| 2 | 86027473 | Трубка, от насоса до потребителей |
Загрузка ...
|
|
| 3 | 9824540 | Фитинг 90, 1-5/16orb 1-7/16ofs |
Загрузка ...
|
|
| 4 | 167268 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH |
Загрузка ...
|
|
| 5 | 9824050 | Кольцо уплотнительное 0.926 IDX0.070 THK BU |
Загрузка ...
|
|
| 7 | 128825 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA |
Загрузка ...
|
|
| 8 | 9992298 | Кольцо уплотнительное 0.489 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 9 | 9824055 | Штуцер 1-7/16orfsx1-5/16orb |
Загрузка ...
|
|
| 10 | 86501287 | Трубка гидравлическая |
Загрузка ...
|
|
| 11 | 9840330 | Штуцер 1-1/16orfsxx7/16orb |
Загрузка ...
|
|
| 12 | 165202 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 |
Загрузка ...
|
|
| 13 | 86504332 | Трубка |
Загрузка ...
|
|
| 14 | 86505941 | Фитинг 90, 1.00Orfs 7/8Orb |
Загрузка ...
|
|
| 15 | 167269 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N |
Загрузка ...
|
|
| 16 | 9992069 | Кольцо уплотнительное 0.614 IDX0.070 THK BU |
Загрузка ...
|
|
| 17 | 9618038 | Пробка |
Загрузка ...
|
|
| 18 | 120090 | Болт M16x50 8.8Pl |
Загрузка ...
|
|
| 19 | 9817985 | Болт M16X230 |
Загрузка ...
|
|
| 20 | 378246 | Шайба 17.00x34.00x3.00 |
Загрузка ...
|
|
| 21 | 9823358 | Уплотнительное кольцо внут.диам.1.362 толщина 0.103dm |
Загрузка ...
|
|
| 22 | 86517116 | Штуцер соединительный |
Загрузка ...
|
|
| 23 | 167266 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 |
Загрузка ...
|
|
| 24 | 106029 | Фитинг 3/4dm |
Загрузка ...
|
|
| 25 | 86024064 | Адаптер |
Загрузка ...
|
|
| 26 | 9626421 | Штуцер 11/16orfs 3/4orb |
Загрузка ...
|
|
| 27 | 9993141 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 28 | 86027627 | Фильтр |
Загрузка ...
|
|
| 28 | 9840526 | Фитинг, 9/16orfs 7/16orb |
Загрузка ...
|
|
| 29 | 9825770 | Кольцо уплотнительное 0.301 IDX0.070 THK 90DU |
Загрузка ...
|
|
| 30 | 86027386 | Рукав 0.25dmх1870 100r16 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
