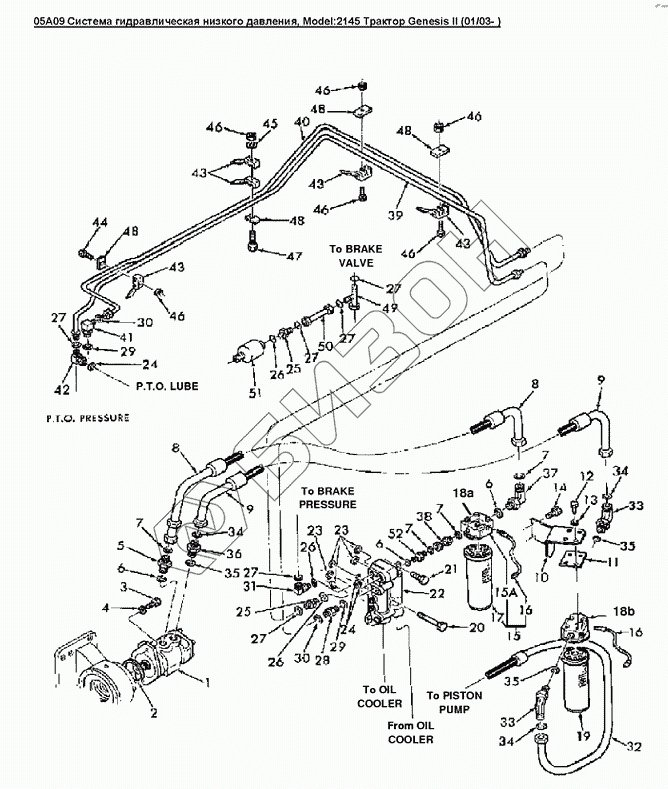

Графический каталог запасных частей к технике: Versatile серии GENESIS. 05A09 Система гидравлическая низкого давления
1
2
3
4
5
6
6
6
7
7
7
7
8
8
9
9
10
11
12
13
14
15
15А
16
16
17
18а
18а
18а
18b
19
20
21
22
23
23
24
24
25
25
26
26
26
27
27
27
27
27
27
28
29
29
30
30
31
32
33
33
34
34
34
35
35
35
36
37
38
39
40
41
42
43
43
43
43
44
45
46
46
46
46
46
46
47
48
48
48
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86505863 | Насос шестеренчатый |
Загрузка ...
|
|
| 2 | 9828498 | Уплотнительное кольцо, внут.диам.3.959мм толщина 0.100мм |
Загрузка ...
|
|
| 3 | 9706687 | Болт шестигранный M12 X 30 8.8PL |
Загрузка ...
|
|
| 4 | 378245 | Шайба 13.00x28.00x2.50 |
Загрузка ...
|
|
| 5 | 9824055 | Штуцер 1-7/16orfsx1-5/16orb |
Загрузка ...
|
|
| 6 | 9824050 | Кольцо уплотнительное 0.926 IDX0.070 THK BU |
Загрузка ...
|
|
| 7 | 167268 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH |
Загрузка ...
|
|
| 8 | 86504298 | Рукав 25.4х635 100R1 |
Загрузка ...
|
|
| 9 | 86504181 | Рукав 31.8x428 100R1 |
Загрузка ...
|
|
| 10 | 9860026 | Кронштейн фильтра |
Загрузка ...
|
|
| 11 | 9860076 | Пластина |
Загрузка ...
|
|
| 12 | 43140 | Болт M10x30 Cl-8.8 |
Загрузка ...
|
|
| 13 | 378244 | Шайба М10 |
Загрузка ...
|
|
| 14 | 120104 | Болт M8х20 8.8Plt |
Загрузка ...
|
|
| 15 | 86029676 | Фильтр |
Загрузка ...
|
|
| 15А | 86020981 | Крышка фильтра |
Загрузка ...
|
|
| 16 | 86507028 | Переключатель дифференциала |
Загрузка ...
|
|
| 17 | 86029161 | Элемент фильтрующий масляный |
Загрузка ...
|
|
| 18а | 86026539 | Головка фильтра с переключателем |
Загрузка ...
|
|
| 18а | 86507030 | Фильтр в сборе |
Загрузка ...
|
|
| 18b | 86026540 | Крышка фильтра гидравлического |
Загрузка ...
|
|
| 19 | 86029162 | Элемент фильтрующий масла для гидросистемы |
Загрузка ...
|
|
| 20 | 440427 | Болт M8x45 12.9PL |
Загрузка ...
|
|
| 21 | 120163 | Болт М8х1.25х25 |
Загрузка ...
|
|
| 22 | 86011393 | Перепускной клапан охладителя |
Загрузка ...
|
|
| 23 | 9626940 | Кольцо уплотнительное 1.114 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 24 | 165202 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 |
Загрузка ...
|
|
| 25 | 9993143 | Штуцер 11/16orfs 9/16orb |
Загрузка ...
|
|
| 26 | 9617873 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI |
Загрузка ...
|
|
| 27 | 9993141 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 28 | 9992305 | Штуцер 1-3/6orfsx3/4orb |
Загрузка ...
|
|
| 29 | 9992298 | Кольцо уплотнительное 0.489 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 30 | 128825 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA |
Загрузка ...
|
|
| 31 | 9840543 | Фитинг 90, 9/16orbx11/16ofs |
Загрузка ...
|
|
| 32 | 86504295 | Рукав |
Загрузка ...
|
|
| 33 | 9846521 | Фитинг 90°, 1 5/8ORBx1 11/16OFS |
Загрузка ...
|
|
| 34 | 9824051 | Уплотнительное кольцо, внут.диам.1.176dm толщина 0.070dm |
Загрузка ...
|
|
| 35 | 570186 | Кольцо уплотнительное 1.60 IDX1.88 THK NITR |
Загрузка ...
|
|
| 36 | 9840325 | Штуцер 1-11/16orfs 1-5/8orb |
Загрузка ...
|
|
| 37 | 9824540 | Фитинг 90, 1-5/16orb 1-7/16ofs |
Загрузка ...
|
|
| 38 | 9843575 | Фитинг |
Загрузка ...
|
|
| 39 | 86011419 | Трубка системы смазки механизма отбора мощности |
Загрузка ...
|
|
| 40 | 86501376 | Трубка |
Загрузка ...
|
|
| 41 | 83971549 | Фитинг 90° |
Загрузка ...
|
|
| 42 | 9843592 | Фитинг 90, 7/16orb 11/16ofs |
Загрузка ...
|
|
| 43 | 9861131 | Фиксатор |
Загрузка ...
|
|
| 44 | 43118 | Болт M6x1.0x40.0 Cl 8.8 |
Загрузка ...
|
|
| 45 | 9824259 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь |
Загрузка ...
|
|
| 46 | 9706755 | Гайка M6х1.0 Cl-8 |
Загрузка ...
|
|
| 47 | 80338413 | Болт М6х60 |
Загрузка ...
|
|
| 48 | 613122 | Фиксирующая пластина |
Загрузка ...
|
|
| 49 | 9843615 | Тройник 11/16orfsx11/16orb |
Загрузка ...
|
|
| 50 | 9840291 | Трубка, длина 58мм |
Загрузка ...
|
|
| 51 | 86013834 | Накопитель, 5 CU IN |
Загрузка ...
|
|
| 52 | 86018759 | Штуцер 16, специальный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
