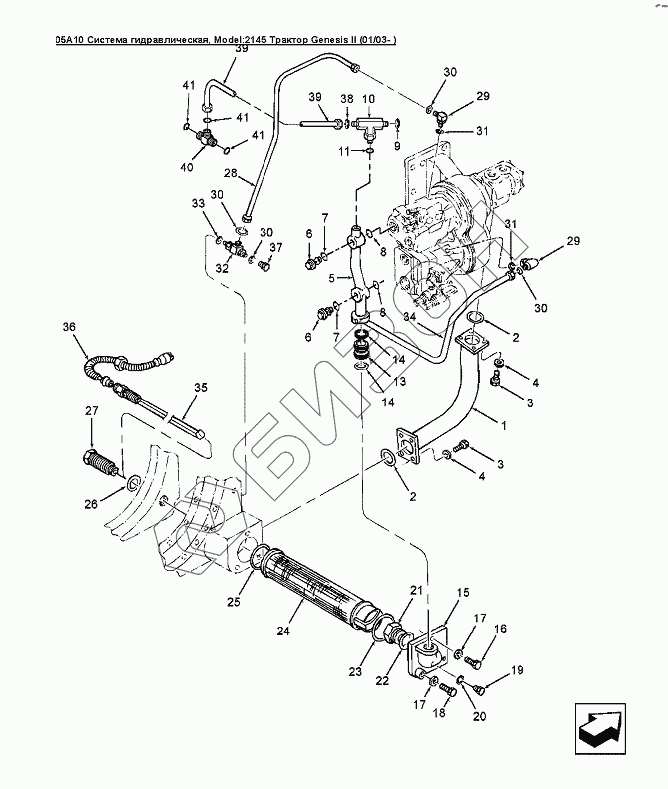

Графический каталог запасных частей к технике: Versatile серии GENESIS. 05A10 Система гидравлическая
1
2
2
3
3
4
4
5
6
6
7
7
8
8
9
10
11
13
14
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
30
30
31
31
32
33
34
35
36
37
38
39
39
40
41
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 167268 | 167268 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH |
Загрузка ...
|
|
| 1 | 9821395 | Всасывающий патрубок Genesis, сталь |
Загрузка ...
|
|
| 2 | 86509814 | Кольцо уплотнительное ID-2.844 Thk-0.135 |
Загрузка ...
|
|
| 3 | 9706687 | Болт шестигранный M12 X 30 8.8PL |
Загрузка ...
|
|
| 4 | 378245 | Шайба 13.00x28.00x2.50 |
Загрузка ...
|
|
| 5 | 86011526 | Обратная трубка |
Загрузка ...
|
|
| 6 | 86011427 | Болт сливной трубки |
Загрузка ...
|
|
| 7 | 9846875 | Кольцо уплотнительное 2.327 IDX0.114 THK BUNA |
Загрузка ...
|
|
| 8 | 86011525 | Кольцо уплотнительное, внут.диам.2.112dm толщина0.103dm |
Загрузка ...
|
|
| 9 | 9824051 | Уплотнительное кольцо, внут.диам.1.176dm толщина 0.070dm |
Загрузка ...
|
|
| 10 | 86014735 | Тройник специальный |
Загрузка ...
|
|
| 11 | 570186 | Кольцо уплотнительное 1.60 IDX1.88 THK NITR |
Загрузка ...
|
|
| 13 | 86504884 | Трубка |
Загрузка ...
|
|
| 14 | 235757 | Кольцо уплотнительное полиуретановое |
Загрузка ...
|
|
| 15 | 86504883 | Крышка, Genesis |
Загрузка ...
|
|
| 16 | 43139 | Болт CL8.8, M10 x 1.5 x 25 |
Загрузка ...
|
|
| 17 | 378244 | Шайба М10 |
Загрузка ...
|
|
| 18 | 120073 | Болт M10x1.50x80 Cl-8.8 Pl |
Загрузка ...
|
|
| 19 | 278548 | Пробка 7/16 - 20 orb |
Загрузка ...
|
|
| 20 | 9617873 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI |
Загрузка ...
|
|
| 21 | 9821403 | Обратный клапан, индуктор давления |
Загрузка ...
|
|
| 22 | 570186 | Кольцо уплотнительное 1.60 IDX1.88 THK NITR |
Загрузка ...
|
|
| 23 | 9823544 | Кольцо уплотнительное 4.237 IDX0.103 THK BUNA |
Загрузка ...
|
|
| 24 | 9821401 | Фильтр входной |
Загрузка ...
|
|
| 25 | 9840590 | Уплотнительное кольцо, внут.диам.3.719dm толщина 0.135dm |
Загрузка ...
|
|
| 26 | 9626929 | Кольцо уплотнительное вн. O 1.048xтолщина 0.116 |
Загрузка ...
|
|
| 27 | 9840447 | Пробка 1.1875 - 12, UN-2A, длина 83мм |
Загрузка ...
|
|
| 28 | 9840293 | Дренажная трубка насоса |
Загрузка ...
|
|
| 29 | 86017595 | Фитинг 90° |
Загрузка ...
|
|
| 30 | 9992298 | Кольцо уплотнительное 0.489 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 31 | 167269 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N |
Загрузка ...
|
|
| 32 | 9840560 | Тройник Orb-3/4O x Ofs-13/16, латунь |
Загрузка ...
|
|
| 33 | 128825 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA |
Загрузка ...
|
|
| 34 | 9840292 | Дренажная трубка насоса |
Загрузка ...
|
|
| 35 | 9846500 | Нагреватель масла |
Загрузка ...
|
|
| 36 | 9846501 | Нагреватель масляный |
Загрузка ...
|
|
| 37 | 278548 | Пробка 7/16 - 20 orb |
Загрузка ...
|
|
| 38 | 9992298 | Кольцо уплотнительное 0.489 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 39 | 86014705 | Трубка тормозной системы |
Загрузка ...
|
|
| 40 | 9840322 | Тройник 3/8OFSx3/8OFS |
Загрузка ...
|
|
| 41 | 9993141 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
