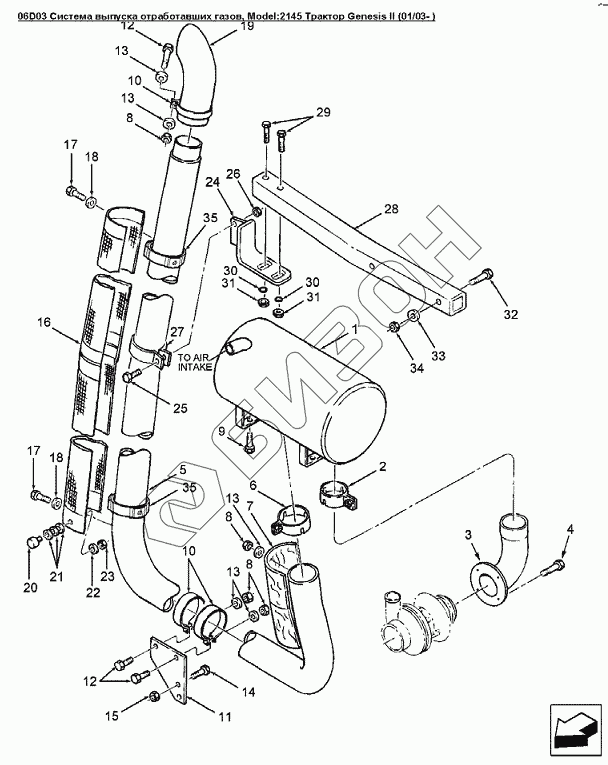

Графический каталог запасных частей к технике: Versatile серии GENESIS. 06D03 Система выпуска отработавших газов
1
2
3
4
5
6
7
8
8
8
9
10
10
11
12
12
13
13
13
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
33
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86029689 | Глушитель, TIER LI |
Загрузка ...
|
|
| 2 | 86508158 | Хомут 3.5dm Genesis |
Загрузка ...
|
|
| 3 | 86029088 | Колено TIER II |
Загрузка ...
|
|
| 4 | 86508097 | Нарезной болт M10 X 1.5 X 25 12.9 |
Загрузка ...
|
|
| 5 | 86017634 | Труба выхлопная черная |
Загрузка ...
|
|
| 6 | 86508159 | Хомут 4dm |
Загрузка ...
|
|
| 7 | 9847052 | Теплоизоляция |
Загрузка ...
|
|
| 8 | 100037 | Гайка стопорная CL-8 M10 |
Загрузка ...
|
|
| 9 | 274249 | Болт шестигранный USR M10x20 PL |
Загрузка ...
|
|
| 10 | 9840842 | Хомут 100.6 |
Загрузка ...
|
|
| 11 | 9821625 | Кронштейн выхлопной трубы |
Загрузка ...
|
|
| 12 | 43248 | Болт M10x40 10.9PL |
Загрузка ...
|
|
| 13 | 378244 | Шайба М10 |
Загрузка ...
|
|
| 14 | 9706693 | Болт M12x60 Cl-8.8 |
Загрузка ...
|
|
| 15 | 337475 | Гайка M12х1.75 |
Загрузка ...
|
|
| 16 | 86017635 | Защитный кожух выхлопной трубы Genesis |
Загрузка ...
|
|
| 17 | 86512520 | Болт M8х12 8.8PL |
Загрузка ...
|
|
| 18 | 80681 | Шайба 0.31PL |
Загрузка ...
|
|
| 19 | 86017763 | Наконечник выхлопной трубы, диам.98.1мм, Genisis |
Загрузка ...
|
|
| 20 | 9844656 | Отбойник |
Загрузка ...
|
|
| 21 | 80701 | Шайба 0.312x0.734x0.065 Pl, сталь |
Загрузка ...
|
|
| 22 | 80682 | Шайба 0.250PL |
Загрузка ...
|
|
| 23 | 7770 | Гайка G5, 1/4dm-20 |
Загрузка ...
|
|
| 24 | 86010933 | Кронштейн выхлопной трубы |
Загрузка ...
|
|
| 25 | 43248 | Болт M10x40 10.9PL |
Загрузка ...
|
|
| 26 | 86512554 | Контргайка M10 |
Загрузка ...
|
|
| 27 | 86017118 | Хомут выхлопной трубы 101.6мм |
Загрузка ...
|
|
| 28 | 86010533 | Растяжка |
Загрузка ...
|
|
| 29 | 86508604 | Болт M12х80 Pl |
Загрузка ...
|
|
| 30 | 86511324 | Шайба 13.27X24.00X2.500 PL |
Загрузка ...
|
|
| 31 | 412672 | Контргайка М12 |
Загрузка ...
|
|
| 32 | 86508604 | Болт M12х80 Pl |
Загрузка ...
|
|
| 33 | 86511324 | Шайба 13.27X24.00X2.500 PL |
Загрузка ...
|
|
| 34 | 412672 | Контргайка М12 |
Загрузка ...
|
|
| 35 | 86017632 | Хомут 4.00 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
