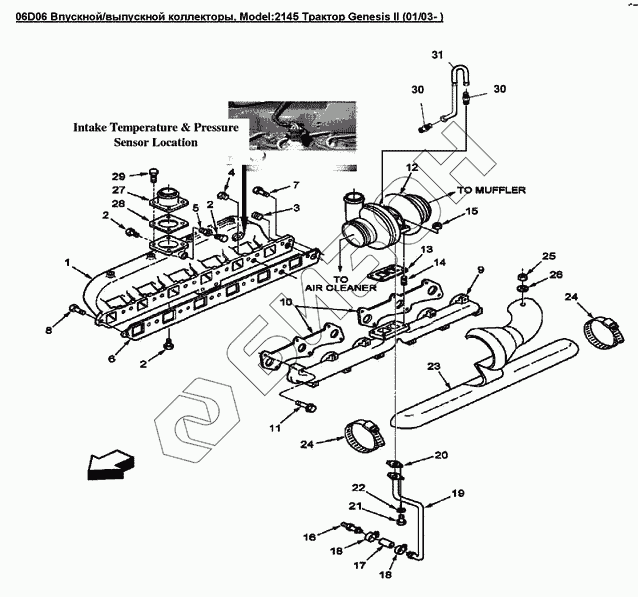

Графический каталог запасных частей к технике: Versatile серии GENESIS. 06D06 Впускной/выпускной коллекторы
1
2
2
2
3
4
5
6
7
8
9
10
11
11
11
12
12
12
13
14
14
14
15
16
17
18
18
19
19
19
20
21
22
23
24
24
25
26
27
28
29
30
30
30
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87802792 | Коллектор впускной в сборе |
Загрузка ...
|
|
| 2 | 88071 | Пробка 1/8in - 27 Nptf |
Загрузка ...
|
|
| 3 | 86029197 | Пробка 3/4dm-14 x .57dm |
Загрузка ...
|
|
| 4 | 83984176 | Пробка 3/8-18 |
Загрузка ...
|
|
| 5 | 86029198 | Пробка |
Загрузка ...
|
|
| 6 | 87802208 | Уплотнение впускного коллектора |
Загрузка ...
|
|
| 7 | 83958605 | Болт 3/8dm-16х1 1/2 |
Загрузка ...
|
|
| 8 | 81868740 | Болт G5 3/8dm-16x1-1/4dm |
Загрузка ...
|
|
| 9 | 81879190 | Коллектор выпускной в сборе Genesis |
Загрузка ...
|
|
| 10 | 87801658 | Прокладка коллектора выпускного |
Загрузка ...
|
|
| 11 | 87332791 | Болт 3/8 - 16 x 57мм |
Загрузка ...
|
|
| 11 | 87802145 | Болт коллектора выпускного |
Загрузка ...
|
|
| 12 | 87802482 | Турбокомпрессор Mdl-2145 / 2160 Genesis |
Загрузка ...
|
|
| 12 | 87802827 | Турбокомпрессор, Mdl-2180 / 2210 Genesis |
Загрузка ...
|
|
| 12a | 86029713 | Адаптер алюминиевый |
Загрузка ...
|
|
| 12b | 86029823 | Уплотнительное кольцо, внут.диам.61.350мм толщина 2.540мм |
Загрузка ...
|
|
| 12c | 86029714 | Хомут 3dm |
Загрузка ...
|
|
| 13 | 83911642 | Уплотнитель зарядного устройства |
Загрузка ...
|
|
| 14 | 86029201 | Шпилька, 3/8dm-24-16X1.44dm |
Загрузка ...
|
|
| 14 | 87803213 | Шпилька 3/8 - 24NF x 1.44 |
Загрузка ...
|
|
| 15 | 87803212 | Гайка шестигранная 3/8 - 24 |
Загрузка ...
|
|
| 16 | 81876817 | Штуцер 3/4dm 3/4dm-14 |
Загрузка ...
|
|
| 17 | 87801937 | Рукав турбонадува |
Загрузка ...
|
|
| 18 | 82012722 | Хомут 87-112мм |
Загрузка ...
|
|
| 19 | 87802828 | Обратная трубка турбокомпрессора Mdl 2180 ,2210 Tier II |
Загрузка ...
|
|
| 19 | 87802944 | Обратная трубка турбокомпрессора Mdl 2145 ,2160 Tier II |
Загрузка ...
|
|
| 20 | 83953341 | Уплотнение фланца трубопровода |
Загрузка ...
|
|
| 21 | 43127 | Болт M8x25 Cl-8.8 |
Загрузка ...
|
|
| 22 | 82879357 | Шайба М8 |
Загрузка ...
|
|
| 23 | 86502717 | Теплообменник |
Загрузка ...
|
|
| 24 | 45014 | Хомут |
Загрузка ...
|
|
| 25 | 100037 | Гайка стопорная CL-8 M10 |
Загрузка ...
|
|
| 26 | 378244 | Шайба М10 |
Загрузка ...
|
|
| 27 | 87802008 | Патрубок |
Загрузка ...
|
|
| 28 | 86014151 | Уплотнение патрубка |
Загрузка ...
|
|
| 29 | 16043821 | Болт M8x30 |
Загрузка ...
|
|
| 30 | 87802213 | Адаптер |
Загрузка ...
|
|
| 30 | 87802946 | Адаптер подачи масла |
Загрузка ...
|
|
| 31 | 82028972 | Трубка системы смазки турбокомпрессора |
Загрузка ...
|
|
| 100 | 82017873 | Датчик давления, температуры, Tier II |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
