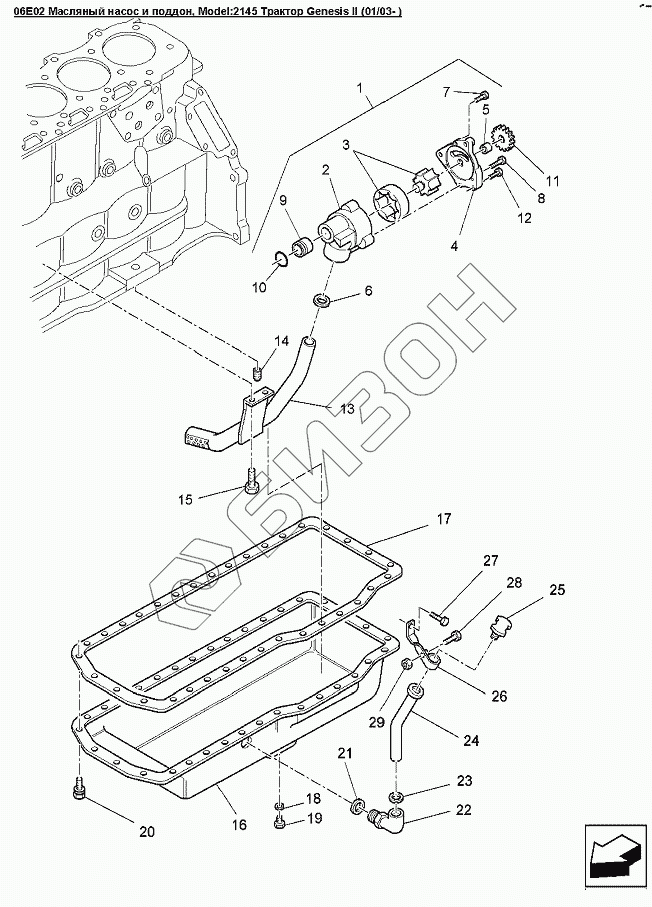

Графический каталог запасных частей к технике: Versatile серии GENESIS. 06E02 Масляный насос и поддон
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87802585 | Масляный насос в сборе |
Загрузка ...
|
|
| 3 | 87802588 | Вал и ротор |
Загрузка ...
|
|
| 4 | 87802587 | Крышка масляного насоса |
Загрузка ...
|
|
| 5 | 83999708 | Втулка |
Загрузка ...
|
|
| 6 | 83999700 | Уплотнительное кольцо |
Загрузка ...
|
|
| 7 | 81868721 | Болт М8х1.25 |
Загрузка ...
|
|
| 8 | 81868718 | Болт М8х1.25 |
Загрузка ...
|
|
| 9 | 80999696 | Втулка |
Загрузка ...
|
|
| 10 | 83999699 | Уплотнительное кольцо |
Загрузка ...
|
|
| 11 | 83999693 | Шестерня привода масляного насоса, 16 зубьев |
Загрузка ...
|
|
| 12 | 81821249 | Болт G5 5/16dm-18х1-1/4dm |
Загрузка ...
|
|
| 13 | 81879191 | Патрубок с фильтром |
Загрузка ...
|
|
| 14 | 81875790 | Пробка 1/8dm-27х1.60dm |
Загрузка ...
|
|
| 15 | 81876945 | Болт G5, 3/8dm-16 x 3/4dm |
Загрузка ...
|
|
| 16 | 87803000 | Поддон масляный |
Загрузка ...
|
|
| 17 | 81876942 | Прокладка поддона картера |
Загрузка ...
|
|
| 18 | 81822148 | Уплотнение пробки поддона |
Загрузка ...
|
|
| 19 | 9712547 | Пробка сливного отверстия поддона масляного |
Загрузка ...
|
|
| 20 | 81876943 | Болт с шестигранной головой с фланцем 3/8-16UNR - |
Загрузка ...
|
|
| 21 | 83900456 | Уплотнительное кольцо внутр.диам. 1.72 толщина 0.118dm |
Загрузка ...
|
|
| 22 | 81876953 | Фитинг 90° |
Загрузка ...
|
|
| 23 | 83999273 | Уплотнение внутр.диам.1.375 |
Загрузка ...
|
|
| 24 | 81876952 | Заливной масляный патрубок |
Загрузка ...
|
|
| 25 | 81867228 | Крышка |
Загрузка ...
|
|
| 26 | 82014577 | Кронштейн трубопровода масляного фильтра |
Загрузка ...
|
|
| 27 | 83948055 | Болт 7/16dm-14х3/4dm |
Загрузка ...
|
|
| 28 | 81821509 | Болт G5 1/4dm-20 x 3/4dm |
Загрузка ...
|
|
| 29 | 81822614 | Гайка G2, 1/4dm-20 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
