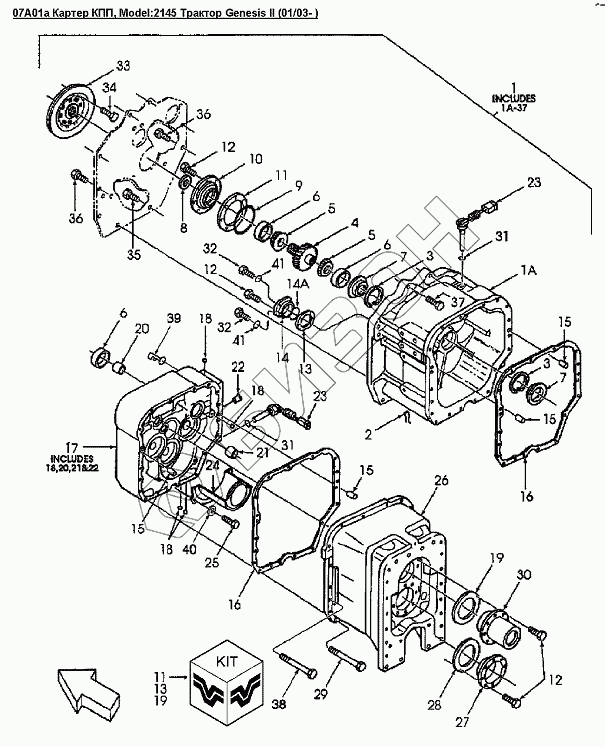

Графический каталог запасных частей к технике: Versatile серии GENESIS. 07A01a Картер КПП
1
1
1
1
1
1
1
1A
2
3
3
4
5
5
5
5
5
6
6
6
6
6
6
6
7
7
8
9
9
9
10
11
11
12
12
12
13
13
14
14A
15
15
15
15
16
16
17
17
17
18
18
18
18
18
19
19
20
20
20
21
21
21
22
23
23
23
23
23
23
24
25
26
26
26
26
26
27
27
27
27
27
28
29
29
29
30
31
31
32
32
33
34
35
36
36
37
37
37
38
39
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86500173 | 16КПП 30kph |
Загрузка ...
|
|
| 1 | 86500174 | КПП 40kph |
Загрузка ...
|
|
| 1 | 86508998 | 16КПП 9 L/CRP 30KPH |
Загрузка ...
|
|
| 1 | 86508999 | КПП в сборе 18 скоростей |
Загрузка ...
|
|
| 1A | 86500866 | Корпус |
Загрузка ...
|
|
| 2 | 80744 | Фиксатор |
Загрузка ...
|
|
| 3 | 86500892 | Стопорное кольцо |
Загрузка ...
|
|
| 4 | 86500839 | Шестерня первичного вала, 42 зуба |
Загрузка ...
|
|
| 5 | 86500813 | Обойма подшипника внутренняя |
Загрузка ...
|
|
| 5 | 86513688 | Обойма подшипника внутренняя диам.внутр.50 толщина 28мм |
Загрузка ...
|
|
| 6 | 86500815 | Обойма подшипника наружная |
Загрузка ...
|
|
| 6 | 86513689 | Обойма подшипника наружная диам.наруж.90 толщина 28мм |
Загрузка ...
|
|
| 7 | 86500891 | Упор подшипника |
Загрузка ...
|
|
| 8 | 86500761 | Уплотнение масляное внут. O2,57 х внеш. O1,88 х 0, |
Загрузка ...
|
|
| 9 | 86500797 | Кольцо уплотнительное ARP258 |
Загрузка ...
|
|
| 9 | FKF37030258 | Уплотнительное кольцо |
Загрузка ...
|
|
| 10 | 86500864 | Корпус подшипника |
Загрузка ...
|
|
| 11 | 86500873 | Набор прокладок |
Загрузка ...
|
|
| 12 | 86505975 | Болт |
Загрузка ...
|
|
| 13 | 86500867 | Набор прокладок |
Загрузка ...
|
|
| 14 | 86500865 | Корпус подшипника |
Загрузка ...
|
|
| 14A | 86509113 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | 86505157 | Штифт 1/2 x 1.00dm |
Загрузка ...
|
|
| 16 | 86500752 | Уплотнение центрального корпуса трансмиссии |
Загрузка ...
|
|
| 17 | 86507380 | Корпус |
Загрузка ...
|
|
| 17 | 86511889 | Корпус |
Загрузка ...
|
|
| 18 | 86500821 | Шарик |
Загрузка ...
|
|
| 18 | FKF7400018D | Шарик |
Загрузка ...
|
|
| 19 | 86500883 | Набор прокладок трансмиссии |
Загрузка ...
|
|
| 20 | 86500734 | Втулка 1.50 х 1.629dm, КПП |
Загрузка ...
|
|
| 20 | FK4008023 | Втулка 1-1/2 x 1.629dm |
Загрузка ...
|
|
| 21 | 86500735 | Втулка 1.50 х 1.35dm, КПП |
Загрузка ...
|
|
| 21 | FK4008024 | Втулка 1-1/2 x 1.35dm |
Загрузка ...
|
|
| 22 | 86500762 | Перепускной клапан системы смазывания КПП |
Загрузка ...
|
|
| 23 | 86027316 | Датчик скорости |
Загрузка ...
|
|
| 23 | 86030257 | Датчик скорости магнитный |
Загрузка ...
|
|
| 23 | 86502050 | Датчик скорости |
Загрузка ...
|
|
| 24 | 86500753 | Стакан |
Загрузка ...
|
|
| 25 | 280643 | Болт 3/8dm-16x5/8dm |
Загрузка ...
|
|
| 26 | 86500872 | Корпус |
Загрузка ...
|
|
| 26 | 86507381 | Корпус |
Загрузка ...
|
|
| 26 | 86509067 | Корпус |
Загрузка ...
|
|
| 27 | 86500877 | Корпус подшипника |
Загрузка ...
|
|
| 27 | 86509068 | Корпус подшипника |
Загрузка ...
|
|
| 27 | 86517218 | Корпус подшипника |
Загрузка ...
|
|
| 28 | 86500878 | Прокладка |
Загрузка ...
|
|
| 28-a | 86500878 | Прокладка |
Загрузка ...
|
|
| 28-b | 86500878 | Прокладка |
Загрузка ...
|
|
| 28-c | 86500878 | Прокладка |
Загрузка ...
|
|
| 28-d | 86500878 | Прокладка |
Загрузка ...
|
|
| 28-e | 86500878 | Прокладка |
Загрузка ...
|
|
| 29 | 86518627 | Болт G8p 62 x 8.50 |
Загрузка ...
|
|
| 29 | FKF10070136 | Болт |
Загрузка ...
|
|
| 30 | 86500882 | Корпус подшипника |
Загрузка ...
|
|
| 31 | 128825 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA |
Загрузка ...
|
|
| 32 | 278548 | Пробка 7/16 - 20 orb |
Загрузка ...
|
|
| 33 | 9825201 | Амортизатор в сборе |
Загрузка ...
|
|
| 34 | 88434 | Болт G5 3/8dm-16x3/4dm |
Загрузка ...
|
|
| 35 | 43138 | Болт M10x1.5x20 Cl 8.8 |
Загрузка ...
|
|
| 36 | 120091 | Болт M16x2x60 Cl-8.8 |
Загрузка ...
|
|
| 37 | 374890 | Болт M20x2.5x60 CL-8.8 |
Загрузка ...
|
|
| 37 | 80374890 | Болт M20 Cl 8.8 |
Загрузка ...
|
|
| 38 | 86518628 | Болт G8 5/8dm-11x9-1/2dm |
Загрузка ...
|
|
| 39 | 86509065 | Стержень |
Загрузка ...
|
|
| 40 | 87016 | Шайба Sae 0.380 Pl, сталь |
Загрузка ...
|
|
| 41 | 129270 | Кольцо уплотнительное 0.414 IDX0.072 THK BUNA |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
