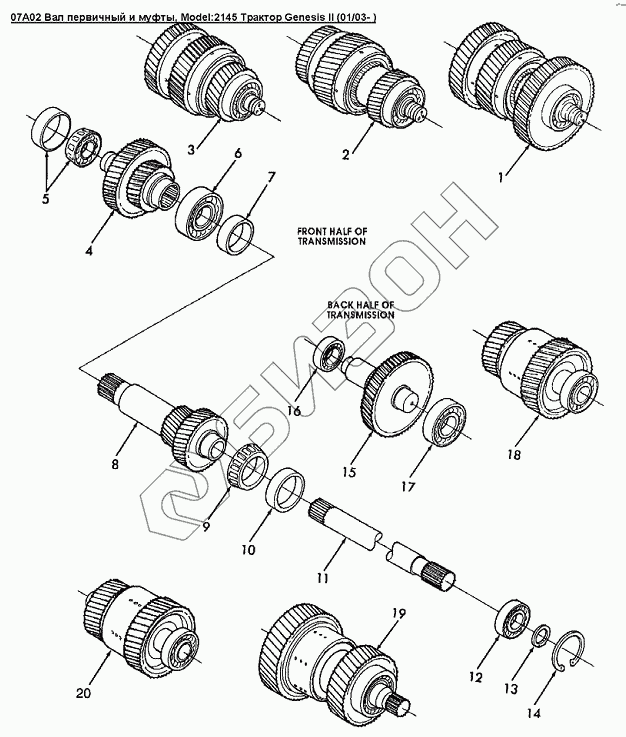

Графический каталог запасных частей к технике: Versatile серии GENESIS. 07A02 Вал первичный и муфты
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
15
15
16
17
18
18
18
19
19
19
19
19
19
19
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86500849 | Муфта трансмиссии в сборе |
Загрузка ...
|
|
| 2 | 86500845 | Сцепление в сборе |
Загрузка ...
|
|
| 3 | 86500841 | Муфта трансмиссии в сборе |
Загрузка ...
|
|
| 4 | 86500840 | Вал-шестерня 1-го переднего блока Genesis |
Загрузка ...
|
|
| 5 | 86500889 | Подшипник конический в сборе |
Загрузка ...
|
|
| 6 | 86500817 | Подшипник, диам.внутр.2.76 наруж.4.92 толщина 0.94dm |
Загрузка ...
|
|
| 7 | 86024091 | Втулка |
Загрузка ...
|
|
| 8 | 86500853 | Вал первичный |
Загрузка ...
|
|
| 8 | 86507382 | Вал муфты |
Загрузка ...
|
|
| 9 | 86500826 | Обойма подшипника внутренняя |
Загрузка ...
|
|
| 10 | 86500721 | Обойма подшипника наружная |
Загрузка ...
|
|
| 11 | 86500756 | Вал механизма отбора мощности |
Загрузка ...
|
|
| 12 | 86500810 | Шарик подшипника |
Загрузка ...
|
|
| 13 | 86503781 | Стопорное кольцо диам.1.56 |
Загрузка ...
|
|
| 14 | 86050237 | Стопорное кольцо диам.3.562 |
Загрузка ...
|
|
| 15 | 86507383 | Первичный вал |
Загрузка ...
|
|
| 15 | 86511614 | Вал-шестерня |
Загрузка ...
|
|
| 16 | 86511890 | Подшипник шариковый, входная муфта, в сборе |
Загрузка ...
|
|
| 17 | 86509074 | Подшипник d вн.= 50.0 d нар. =130.0 толщина 31.0мм |
Загрузка ...
|
|
| 18 | 86020642 | Муфта в сборе |
Загрузка ...
|
|
| 18 | 86518928 | Муфта в сборе |
Загрузка ...
|
|
| 19 | 86024019 | Муфта в сборе |
Загрузка ...
|
|
| 19 | 86024020 | Муфта в сборе |
Загрузка ...
|
|
| 19 | 86024021 | Муфта в сборе |
Загрузка ...
|
|
| 19 | 86024022 | Муфта в сборе |
Загрузка ...
|
|
| 20 | 86020643 | Муфта в сборе |
Загрузка ...
|
|
| 20 | 86518930 | Муфта в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
