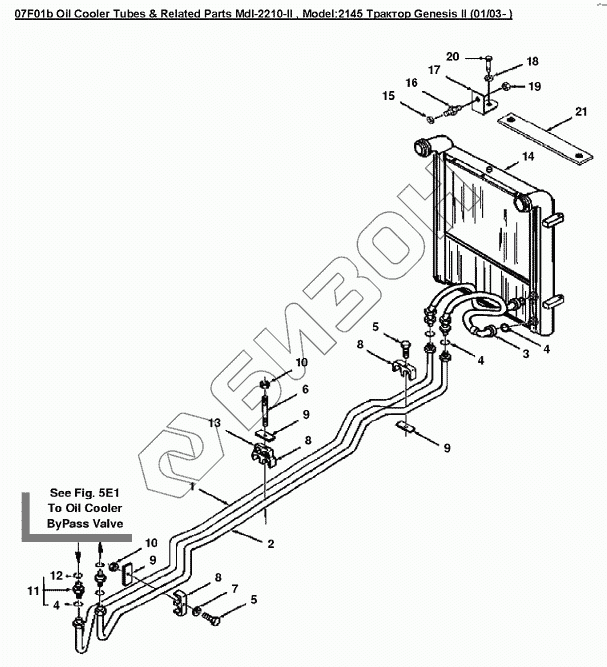

Графический каталог запасных частей к технике: Versatile серии GENESIS. 07F01 Трубки системы масляного охлаждения
1
2
3
4
4
4
5
5
6
7
8
8
8
9
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86504338 | Трубки системы охлаждения масла |
Загрузка ...
|
|
| 2 | 86504337 | Трубки системы охлаждения масла |
Загрузка ...
|
|
| 3 | 9824772 | Рукав 19.2х600мм 100R1 |
Загрузка ...
|
|
| 4 | 9991976 | Кольцо уплотнительное 0.739 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 5 | 43118 | Болт M6x1.0x40.0 Cl 8.8 |
Загрузка ...
|
|
| 6 | 86505255 | Шпилька M6 x 1.0 - 6g, длина 75.00 |
Загрузка ...
|
|
| 7 | 9824259 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь |
Загрузка ...
|
|
| 8 | 86643219 | Хомут |
Загрузка ...
|
|
| 9 | 613122 | Фиксирующая пластина |
Загрузка ...
|
|
| 10 | 9706755 | Гайка M6х1.0 Cl-8 |
Загрузка ...
|
|
| 11 | 83962538 | Штуцер 3/4dm |
Загрузка ...
|
|
| 12 | 167266 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 |
Загрузка ...
|
|
| 13 | 604896 | Фиксатор |
Загрузка ...
|
|
| 14 | 86011668 | Интеркулер двигателя |
Загрузка ...
|
|
| 15 | 394629 | Шайба диам.внут.10.5, наруж.24.0, толщина 3.0мм, сталь Pl |
Загрузка ...
|
|
| 16 | 86501565 | Изолятор M8х1.25 |
Загрузка ...
|
|
| 17 | 86504715 | Кронштейн радиатора |
Загрузка ...
|
|
| 18 | 378243 | Шайба M8 Pl, 8.40x21.00х1.60, сталь |
Загрузка ...
|
|
| 19 | 9706690 | Гайка M8x1.25 |
Загрузка ...
|
|
| 20 | 43128 | Болт M8x1.25x30 CL8.8 |
Загрузка ...
|
|
| 21 | 86002205 | Упорная пластина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
