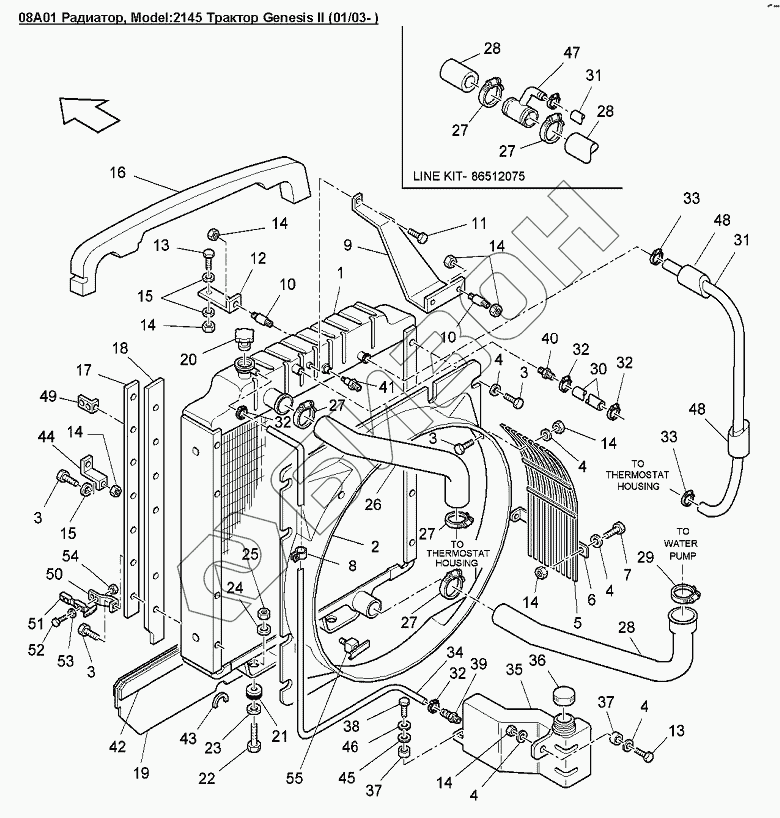

Графический каталог запасных частей к технике: Versatile серии GENESIS. 08A01 Радиатор
1
1
1
2
2
2
3
3
3
3
4
4
4
4
4
5
5
5
6
7
8
9
10
10
11
12
13
13
14
14
14
14
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
27
27
28
28
28
29
30
31
31
31
31
32
32
32
32
33
33
34
35
36
37
37
38
39
40
41
42
42
42
43
44
45
46
47
48
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86013980 | Радиатор прямоугольный 180 + 210 PTO |
Загрузка ...
|
|
| 1 | 86013263 | Радиатор прямоугольный 160 PTO |
Загрузка ...
|
|
| 2 | 86013907 | Кожух вентилятора 27dm |
Загрузка ...
|
|
| 2 | 86013831 | Кожух вентилятора 28 INCH |
Загрузка ...
|
|
| 3 | 86500969 | Болт M8x20 |
Загрузка ...
|
|
| 4 | 9846522 | Шайба диам.внутр.0.343 наруж.1.155 толщина 0.12dm Pl, сталь |
Загрузка ...
|
|
| 5 | 86013974 | Кожух вентилятора |
Загрузка ...
|
|
| 5 | 86014108 | Кожух вентилятора |
Загрузка ...
|
|
| 6 | 86501619 | Крепление защитного экрана двигателя вентилятора |
Загрузка ...
|
|
| 7 | 9804258 | Болт M8x20 Cl-8.8 |
Загрузка ...
|
|
| 8 | 86010402 | Хомут 0.50 |
Загрузка ...
|
|
| 9 | 86016746 | Крепление |
Загрузка ...
|
|
| 10 | 86501565 | Изолятор M8х1.25 |
Загрузка ...
|
|
| 11 | 16043224 | Болт CL 8.8, M8 x 1.25 x 16 |
Загрузка ...
|
|
| 12 | 86504715 | Кронштейн радиатора |
Загрузка ...
|
|
| 13 | 43128 | Болт M8x1.25x30 CL8.8 |
Загрузка ...
|
|
| 14 | 9706690 | Гайка M8x1.25 |
Загрузка ...
|
|
| 15 | 378243 | Шайба M8 Pl, 8.40x21.00х1.60, сталь |
Загрузка ...
|
|
| 16 | 86509372 | Верхнее уплотнение радиатора |
Загрузка ...
|
|
| 17 | 86501654 | Плоское уплотнение радиатора |
Загрузка ...
|
|
| 18 | 9845746 | Боковое уплотнение радиатора |
Загрузка ...
|
|
| 19 | 86503015 | Защитный экран |
Загрузка ...
|
|
| 20 | 3957211 | Крышка Genesis |
Загрузка ...
|
|
| 21 | 9828819 | Изолятор |
Загрузка ...
|
|
| 22 | 86507067 | Болт M12х110 8.8pl |
Загрузка ...
|
|
| 23 | 165016 | Шайба 0.531x2.250x0.188 Pl |
Загрузка ...
|
|
| 24 | 81541 | Шайба 0.500x1.250x0.083 Pl |
Загрузка ...
|
|
| 25 | 337475 | Гайка M12х1.75 |
Загрузка ...
|
|
| 26 | 86013975 | Рукав на впускном патрубке радиатора 50,8 |
Загрузка ...
|
|
| 27 | 86050202 | Зажим 2.5 |
Загрузка ...
|
|
| 28 | 9821599 | Патрубок радиатора 54.00 |
Загрузка ...
|
|
| 29 | 82012728 | Хомут |
Загрузка ...
|
|
| 30 | 9846974 | Рукав 6.35x660.4 30R7 |
Загрузка ...
|
|
| 31 | 86512069 | Патрубок |
Загрузка ...
|
|
| 31 | 86512070 | Подогреватель Genesis |
Загрузка ...
|
|
| 32 | 82012717 | Хомут |
Загрузка ...
|
|
| 33 | 9706921 | Хомут 1/2dm-1.375dm |
Загрузка ...
|
|
| 34 | 9821604 | Рукав 7.94х1219мм 30R2 |
Загрузка ...
|
|
| 35 | 9821602 | Баллон |
Загрузка ...
|
|
| 36 | 86507190 | Крышка |
Загрузка ...
|
|
| 37 | 86504799 | Втулка диам.наруж. 19.00 внутр.13.33 длина 18.70 |
Загрузка ...
|
|
| 38 | 120068 | Винт с гексагональной головкой M10x40 Cl-8.8 Pl |
Загрузка ...
|
|
| 39 | 100725 | Втулка |
Загрузка ...
|
|
| 40 | 80792420 | Фитинг |
Загрузка ...
|
|
| 41 | 86017596 | Датчик уровня хладагента |
Загрузка ...
|
|
| 42 | 291628 | Уплотнительный щит |
Загрузка ...
|
|
| 42 | 766877 | Уплотнительный щит |
Загрузка ...
|
|
| 43 | 86010612 | Эмблема |
Загрузка ...
|
|
| 44 | 86504660 | Кронштейн |
Загрузка ...
|
|
| 45 | 86505938 | Шайба 0.406X1.375X0.083 PL |
Загрузка ...
|
|
| 46 | 140045 | Шайба стопорная BV M10 PL |
Загрузка ...
|
|
| 47 | 86512071 | Тройник |
Загрузка ...
|
|
| 48 | 794839 | Защитный рукав, длина 82dm |
Загрузка ...
|
|
| 49 | 86501596 | Уголок |
Загрузка ...
|
|
| 50 | 86501597 | Уголок |
Загрузка ...
|
|
| 51 | 86000448 | Заглушка |
Загрузка ...
|
|
| 52 | 120100 | Болт M30x1.0x20 Cl-8.8 |
Загрузка ...
|
|
| 53 | 9820463 | Шайба |
Загрузка ...
|
|
| 54 | 353308 | Контргайка M6 |
Загрузка ...
|
|
| 55 | 86031894 | Вентиль дренажный 1/4dm-18 NPTF |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
