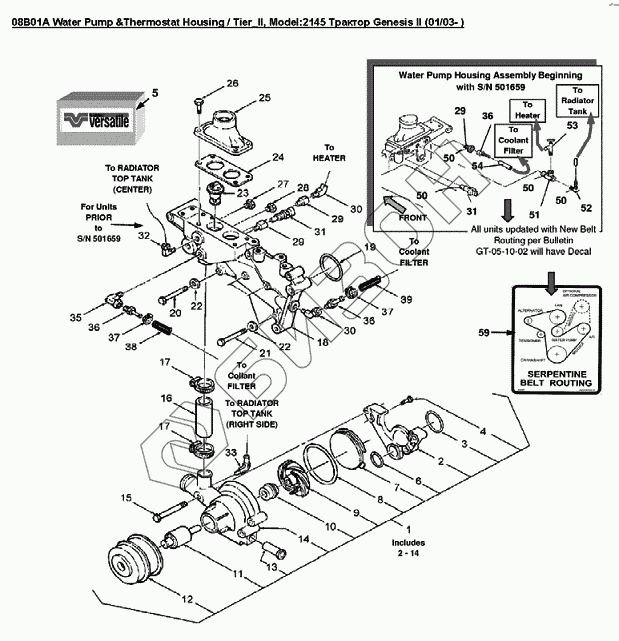

Графический каталог запасных частей к технике: Versatile серии GENESIS. 08B01A Водяной насос и термостат
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
29
29
30
30
31
31
31
31
32
33
35
36
36
36
37
37
38
39
51
52
53
54
59
59
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87801873 | Насос водяной |
Загрузка ...
|
|
| 2 | 87840300 | Адаптер |
Загрузка ...
|
|
| 3 | 510185 | Уплотнительное кольцо |
Загрузка ...
|
|
| 4 | 88146 | Болт G8, 1/4dm-20х7/8dm |
Загрузка ...
|
|
| 5 | 86033798 | Набор ремней вентилятора двигателя |
Загрузка ...
|
|
| 6 | 510120 | Уплотнительное кольцо, внут.диам.1.734dm толщина 0.139dm |
Загрузка ...
|
|
| 7 | 86029233 | Крышка |
Загрузка ...
|
|
| 8 | 455025 | Кольцо уплотнительное NBR 70 -244 86529141 |
Загрузка ...
|
|
| 9 | 86029234 | Лопастное колесо |
Загрузка ...
|
|
| 10 | 86029235 | Уплотнение рабочего колеса водяного насоса |
Загрузка ...
|
|
| 11 | 86029236 | Подшипник |
Загрузка ...
|
|
| 12 | 87800481 | Шкив |
Загрузка ...
|
|
| 13 | 86029237 | Водяной перепускной патрубок |
Загрузка ...
|
|
| 15 | 56575S36 | Болт 7/16dm-14х5dm |
Загрузка ...
|
|
| 16 | 86029238 | Рукав хладагента Id-2-5/8in |
Загрузка ...
|
|
| 17 | 513309 | Хомут 1.0625/2.00dm |
Загрузка ...
|
|
| 18 | 86029239 | Корпус термостата |
Загрузка ...
|
|
| 19 | 83913202 | Кольцо уплотнительное вн. O 2.183 X толщина 0.103 |
Загрузка ...
|
|
| 20 | 280426 | Болт G8 7/16dm-14x2-1/4dm |
Загрузка ...
|
|
| 21 | 281071 | Болт 0.44x2.50 GR8 PL |
Загрузка ...
|
|
| 22 | 81547 | Шайба |
Загрузка ...
|
|
| 23 | 87803664 | Термостат |
Загрузка ...
|
|
| 24 | 86029240 | Прокладка патрубка выпускного |
Загрузка ...
|
|
| 25 | 86029241 | Фланец |
Загрузка ...
|
|
| 26 | 86521553 | Болт G5 5/16dm-18x1dm |
Загрузка ...
|
|
| 27 | 20396 | Пробка 1/2dm-14 X 3/4dm |
Загрузка ...
|
|
| 28 | 83984176 | Пробка 3/8-18 |
Загрузка ...
|
|
| 29 | 87572 | Фитинг 1/2npt x 3/8npt |
Загрузка ...
|
|
| 30 | 87941 | Фитинг 45°, 3/8dm NPTF |
Загрузка ...
|
|
| 31 | 82017881 | Датчик температуры охлаждающей жидкости |
Загрузка ...
|
|
| 31 | 9824802 | Датчик температуры двигателя и трансмиссии |
Загрузка ...
|
|
| 32 | 9706682 | Фитинг 90°, 1/4x1/4NPT |
Загрузка ...
|
|
| 33 | 87840718 | Фитинг 90°, 3/4dm N.P.T. |
Загрузка ...
|
|
| 35 | 9706692 | Фитинг 90°, 3/8npt |
Загрузка ...
|
|
| 36 | 9628051 | Фитинг 3/8x3/8dm |
Загрузка ...
|
|
| 37 | 244358 | Хомут |
Загрузка ...
|
|
| 38 | 86507194 | Рукав 9.53х500мм 20R3 |
Загрузка ...
|
|
| 39 | 86507195 | Рукав |
Загрузка ...
|
|
| 51 | V50591 | Тройник смеситель 3/8Npt |
Загрузка ...
|
|
| 52 | 86033455 | Фитинг 90°, 1/4 x 3/8Npt |
Загрузка ...
|
|
| 53 | 83961305 | Кран отопителя |
Загрузка ...
|
|
| 54 | 86033698 | Рукав 9.5х685мм 20R1 |
Загрузка ...
|
|
| 59 | 86033476 | Информационная табличка dmУстановка ремня вентилятораdm Genesis-II |
Загрузка ...
|
|
| 59 | 86033477 | Информационная табличка dmУстановка ремня вентилятораdm Genesis-II |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
