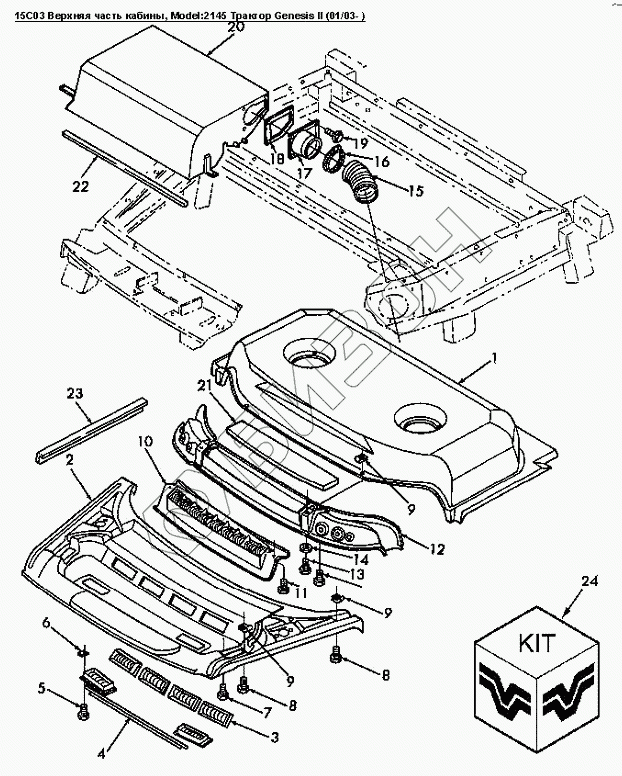

Графический каталог запасных частей к технике: Versatile серии GENESIS. 15C03 Верхняя часть кабины
1
2
3
4
5
6
7
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9823784 | Задняя часть крыши кабины |
Загрузка ...
|
|
| 2 | 9824595 | Передняя часть крыши кабины |
Загрузка ...
|
|
| 3 | 9823786 | Вентиляционная решетка |
Загрузка ...
|
|
| 4 | 86503046 | Решетка обдува лобового стекла |
Загрузка ...
|
|
| 5 | 281076 | Болт М6х5/8dm |
Загрузка ...
|
|
| 6 | 86508353 | Гайка №6/18 |
Загрузка ...
|
|
| 7 | 86503049 | Болт M6x30, Cl-4.8 Pl |
Загрузка ...
|
|
| 8 | 86502680 | Болт с крестообразной головкой M6x20 |
Загрузка ...
|
|
| 9 | 86014250 | Гайка M6х1 |
Загрузка ...
|
|
| 10 | 86500294 | Решетка |
Загрузка ...
|
|
| 11 | PL | Топливный цилиндр |
Загрузка ...
|
|
| 12 | 86500293 | Панель верхней части кабины |
Загрузка ...
|
|
| 13 | 9671714 | Болт шестигранный FLG M 8x25 8.8PL |
Загрузка ...
|
|
| 14 | PL | Топливный цилиндр |
Загрузка ...
|
|
| 15 | 86500367 | Рукав 4.0dmх150мм |
Загрузка ...
|
|
| 16 | 82012732 | Хомут 87-112мм |
Загрузка ...
|
|
| 17 | 86500365 | Канал впускной |
Загрузка ...
|
|
| 18 | 86500366 | Уплотнение |
Загрузка ...
|
|
| 19 | 9804255 | Болт M6x16 Cl-8.8 Pl |
Загрузка ...
|
|
| 20 | UNKNOWN | Главный тормозной цилиндр |
Загрузка ...
|
|
| 21 | 86503047 | Фильтр рециркулирующий |
Загрузка ...
|
|
| 22 | 86512398 | Уплотнение испарителя |
Загрузка ...
|
|
| 23 | 86512029 | Уплотнение, ширина 20мм длина 686мм |
Загрузка ...
|
|
| 24 | 86021671 | Уплотнение |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
