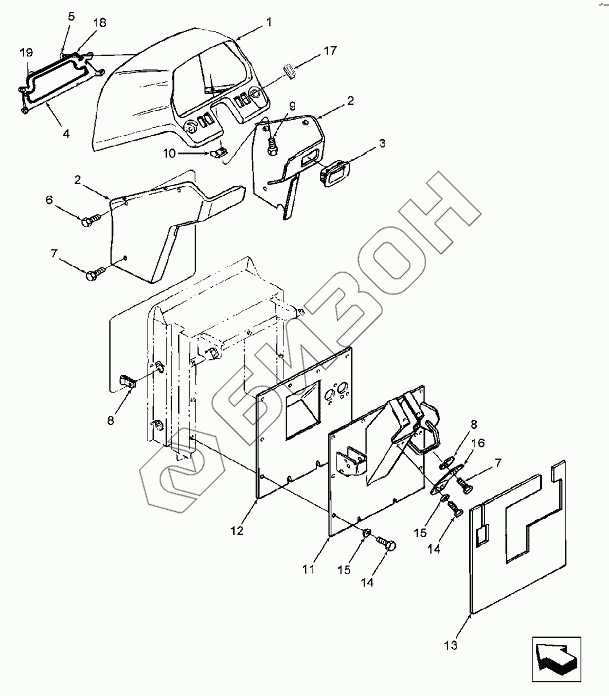

Графический каталог запасных частей к технике: Versatile серии GENESIS. 15C04 Передняя панель
1
2
2
2
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86500308 | Крышка панели управления передняя |
Загрузка ...
|
|
| 2 | 86500309 | Накладка левая приборной панели |
Загрузка ...
|
|
| 2 | 86500310 | Накладка правая приборной панели |
Загрузка ...
|
|
| 3 | 9824826 | Пепельница Genesis & L4wd |
Загрузка ...
|
|
| 4 | 86508072 | Кронштейн приборной панели |
Загрузка ...
|
|
| 5 | 86508616 | Болт M6x12 Cl-10.9 Pl |
Загрузка ...
|
|
| 6 | 86503049 | Болт M6x30, Cl-4.8 Pl |
Загрузка ...
|
|
| 7 | 86502680 | Болт с крестообразной головкой M6x20 |
Загрузка ...
|
|
| 8 | 9844267 | Гайка U М6х1.0 |
Загрузка ...
|
|
| 9 | 412479 | Болт CL8.8, M8 x 1.25 x 35 |
Загрузка ...
|
|
| 10 | 86508354 | Гайка M8х1.25 |
Загрузка ...
|
|
| 11 | 86507845 | Крепление передней вертикальной панели |
Загрузка ...
|
|
| 12 | 9861308 | Экран передней панели Genesis |
Загрузка ...
|
|
| 13 | 9861318 | Подкладка, толщина 16мм |
Загрузка ...
|
|
| 14 | 412555 | Болт M8x16 |
Загрузка ...
|
|
| 15 | 86511315 | Шайба 8.62X16.00X1.60 PL |
Загрузка ...
|
|
| 16 | 86507847 | Кронштейн |
Загрузка ...
|
|
| 17 | 5151033 | Заглушка |
Загрузка ...
|
|
| 18 | 9824259 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь |
Загрузка ...
|
|
| 19 | 9628100 | Гайка M4х0.7 |
Загрузка ...
|
