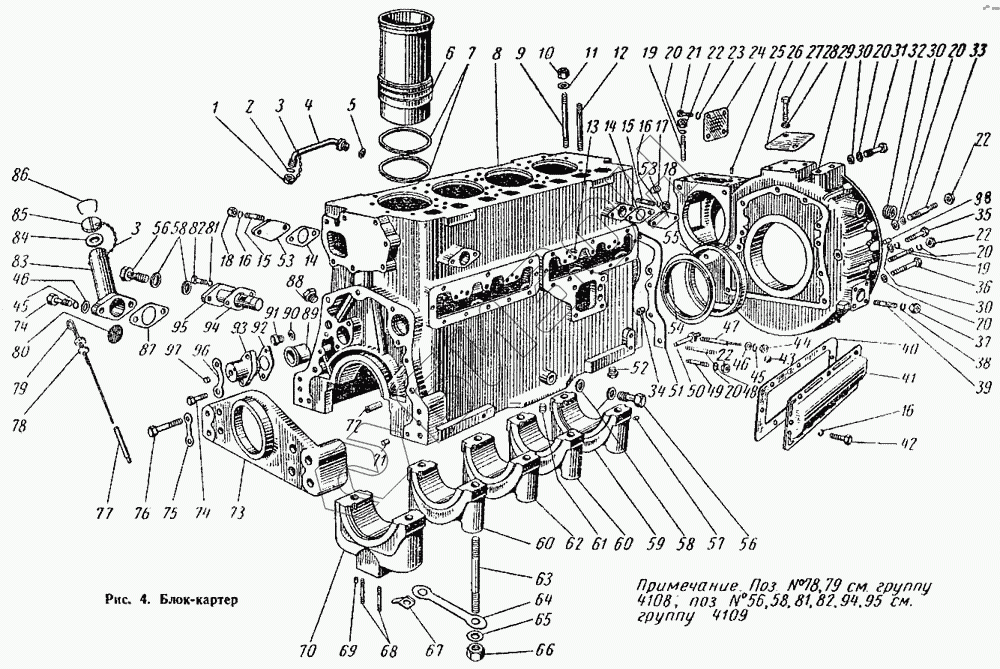

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Блок-картер
1
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
16
17
18
18
19
19
20
20
20
20
20
20
21
22
22
22
22
23
24
25
26
27
28
29
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
46
47
48
49
50
51
52
53
53
54
55
56
56
57
58
58
59
60
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 41-01с2 | 41-01с2 | Блок-картер |
Загрузка ...
|
|
| 41-01с3-1 | 41-01с3-1 | Картер маховика в сборе |
Загрузка ...
|
|
| 41-01с8 | 41-01с8 | Крышка коренного подшипника в сборе |
Загрузка ...
|
|
| 6Т2-01с4 | 6Т2-01с4 | Палец в сборе |
Загрузка ...
|
|
| СМД7-01с4 | СМД7-01с4 | Патрубок маслоналивной в сборе |
Загрузка ...
|
|
| 42-01с5 | 42-01с5 | Трубка сливная в сборе |
Загрузка ...
|
|
| 1 | СМД7-0169 | Пробка |
Загрузка ...
|
|
| 2 | 17-008 | Кольцо сальника |
Загрузка ...
|
|
| 3 | Цепочка 5Х26-4 Н521-66 (входит в узел СМ | Цепочка 5Х26-4 Н521-66 (входит в узел СМД1-01с11) |
Загрузка ...
|
|
| 3 | СМД1-01с11 | Цепочка в сборе |
Загрузка ...
|
|
| 4 | 42-01с6 | Трубка сливная |
Загрузка ...
|
|
| 5 | СМД7-0172 | Прокладка |
Загрузка ...
|
|
| 6 | 236-1002021 | Гильза цилиндра |
Загрузка ...
|
|
| 7 | 236-1002024 | Кольцо уплотнительное гильзы цилиндра |
Загрузка ...
|
|
| 8 | 41-0101 | Блок-картер |
Загрузка ...
|
|
| 9 | 41-0118-1 | Шпилька крепления головки |
Загрузка ...
|
|
| 10 | 6Т2-0117 | Гайка крепления головки |
Загрузка ...
|
|
| 11 | 6Т2-0119 | Шайба |
Загрузка ...
|
|
| 12 | 01-0118-1 | Шпилька крепления головки |
Загрузка ...
|
|
| 13 | Штифт цилиндрический 8ГХ16, ГОСТ 3128-60 | Штифт цилиндрический 8ГХ16, ГОСТ 3128-60 |
Загрузка ...
|
|
| 14 | 6Т3-0116 | Прокладка |
Загрузка ...
|
|
| 15 | Шпилька М8Х18 Н578-66 | Шпилька М8Х18 Н578-66 |
Загрузка ...
|
|
| 16 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 |
Загрузка ...
|
|
| 17 | Пробка КГ3/4, ГОСТ 12718-67 | Пробка КГ3/4, ГОСТ 12718-67 |
Загрузка ...
|
|
| 18 | Гайка М8 кл. 2-055, ГОСТ 2524-62 | Гайка М8 кл. 2-055, ГОСТ 2524-62 |
Загрузка ...
|
|
| 19 | Шпилька М12Х35 Н480-66 | Шпилька М12Х35 Н480-66 |
Загрузка ...
|
|
| 20 | Шайба пружинная 12Н 65Г, ГОСТ 6402-61 | Шайба пружинная 12Н 65Г, ГОСТ 6402-61 |
Загрузка ...
|
|
| 21 | Болт М6Х16 кл. 2-015, ГОСТ 7798-62 | Болт М6Х16 кл. 2-015, ГОСТ 7798-62 |
Загрузка ...
|
|
| 22 | Гайка М12 кл. 2-055, ГОСТ 2524-62 | Гайка М12 кл. 2-055, ГОСТ 2524-62 |
Загрузка ...
|
|
| 23 | Шайба пружинная 6Н 65Г, ГОСТ 6402-61 | Шайба пружинная 6Н 65Г, ГОСТ 6402-61 |
Загрузка ...
|
|
| 24 | 01-0167 | Крышка |
Загрузка ...
|
|
| 25 | Штифт цилиндрический 10С3Х25, ГОСТ 3128- | Штифт цилиндрический 10С3Х25, ГОСТ 3128-60 |
Загрузка ...
|
|
| 26 | 41-0136 | Крышка |
Загрузка ...
|
|
| 27 | Болт М16Х32 кл. 2-015, ГОСТ 7796-62 | Болт М16Х32 кл. 2-015, ГОСТ 7796-62 |
Загрузка ...
|
|
| 28 | Шайба пружинная 16Н 65Г, ГОСТ 6402-61 | Шайба пружинная 16Н 65Г, ГОСТ 6402-61 |
Загрузка ...
|
|
| 29 | 41-0103 | Картер маховика |
Загрузка ...
|
|
| 30 | 6Т2-0219 | Шайба |
Загрузка ...
|
|
| 31 | Болт М12Х35 кл. 2-015, ГОСТ 7796-62 | Болт М12Х35 кл. 2-015, ГОСТ 7796-62 |
Загрузка ...
|
|
| 32 | 41-0150-1 | Пробка |
Загрузка ...
|
|
| 33 | Шпилька IIМ12Х55 Н480-66 | Шпилька IIМ12Х55 Н480-66 |
Загрузка ...
|
|
| 34 | 01-0134 | Втулка направляющая |
Загрузка ...
|
|
| 35 | Болт М12Х50 кл. 2-015, ГОСТ 7795-62 | Болт М12Х50 кл. 2-015, ГОСТ 7795-62 |
Загрузка ...
|
|
| 36 | Болт М12Х45 кл. 2-015, ГОСТ 7895-62 | Болт М12Х45 кл. 2-015, ГОСТ 7895-62 |
Загрузка ...
|
|
| 37 | Гайка М14 кл. 2-055, ГОСТ 2524-62 | Гайка М14 кл. 2-055, ГОСТ 2524-62 |
Загрузка ...
|
|
| 38 | Шайба пружинная 14Т 65Г, ГОСТ 6402-61 | Шайба пружинная 14Т 65Г, ГОСТ 6402-61 |
Загрузка ...
|
|
| 39 | Шпилька IIМ14Х35 Н480-66 | Шпилька IIМ14Х35 Н480-66 |
Загрузка ...
|
|
| 40 | 4Т6-0109-1 | Прокладка |
Загрузка ...
|
|
| 41 | 4Т6-0108-1 | Крышка боковая левая |
Загрузка ...
|
|
| 42 | Болт М8Х18 кл. 2-015, ГОСТ 7796-62 | Болт М8Х18 кл. 2-015, ГОСТ 7796-62 |
Загрузка ...
|
|
| 43 | Пробка КГ-1", ГОСТ 12719-67 | Пробка КГ-1", ГОСТ 12719-67 |
Загрузка ...
|
|
| 44 | Гайка М10 кл. 2-055, ГОСТ 2524-62 | Гайка М10 кл. 2-055, ГОСТ 2524-62 |
Загрузка ...
|
|
| 45 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 |
Загрузка ...
|
|
| 46 | Шайба 11Х22Х2 Н495-66 | Шайба 11Х22Х2 Н495-66 |
Загрузка ...
|
|
| 47 | 01-0132 | Шпилька |
Загрузка ...
|
|
| 48 | Шпилька М12Х85 Н478-66 | Шпилька М12Х85 Н478-66 |
Загрузка ...
|
|
| 49 | Шпилька М12Х40 Н478-66 | Шпилька М12Х40 Н478-66 |
Загрузка ...
|
|
| 50 | СМД55У-01с8 | Шпилька установочная в сборе |
Загрузка ...
|
|
| 51 | 01-0204 | Прокладка картера маховика |
Загрузка ...
|
|
| 52 | 01-0150 | Втулка резьбовая |
Загрузка ...
|
|
| 53 | 6Т3-0115 | Крышка |
Загрузка ...
|
|
| 54 | 01-0148-2 | Маслоотражатель |
Загрузка ...
|
|
| 55 | Манжета 11-140 Н536-66 | Манжета 11-140 Н536-66 |
Загрузка ...
|
|
| 56 | 54.08.406 | Болт зажимной |
Загрузка ...
|
|
| 57 | 6Т2-0123 | Штифт 4,75х12 |
Загрузка ...
|
|
| 58 | СЧД7-0929 | Прокладка |
Загрузка ...
|
|
| 59 | 6Т2-0106 | Крышка коренного подшипника |
Загрузка ...
|
|
| 60 | 6Т2-0104 | Крышка коренного подшипника |
Загрузка ...
|
|
| 61 | 41-0112 | Втулка резьбовая |
Загрузка ...
|
|
| 62 | 6Т2-0105 | Крышка коренного подшипника |
Загрузка ...
|
|
| 63 | 03-0110 | Шпилька коренных подшипников |
Загрузка ...
|
|
| 64 | 6Т2-0111 | Шайба замковая |
Загрузка ...
|
|
| 65 | 6Т2-0141 | Шайба |
Загрузка ...
|
|
| 66 | 6Т2-0112 | Гайка коренных подшипников |
Загрузка ...
|
|
| 67 | 03-0149 | Шайба стопорная |
Загрузка ...
|
|
| 68 | Шпилька М10Х25 Н478-66 | Шпилька М10Х25 Н478-66 |
Загрузка ...
|
|
| 69 | Штифт цилиндрический 5С3Х16, ГОСТ 3128-6 | Штифт цилиндрический 5С3Х16, ГОСТ 3128-60 |
Загрузка ...
|
|
| 70 | 41-0104 | Крышка коренного подшипника |
Загрузка ...
|
|
| 71 | СМД55-0410 | Штифт установочный |
Загрузка ...
|
|
| 72 | СМД7-0166 | Втулка направляющая |
Загрузка ...
|
|
| 73 | 41-0108-1 | Опора передняя |
Загрузка ...
|
|
| 74 | Болт М10Х30 кл. 2-015, ГОСТ 7796-62 | Болт М10Х30 кл. 2-015, ГОСТ 7796-62 |
Загрузка ...
|
|
| 75 | 6Т2-0115 | Шайба замковая |
Загрузка ...
|
|
| 76 | Болт М16Х110 кл. 2-015, ГОСТ 7795-62 | Болт М16Х110 кл. 2-015, ГОСТ 7795-62 |
Загрузка ...
|
|
| 77 | 01-0135 | Трубка маслоизмерителя |
Загрузка ...
|
|
| 78 | Кольцо СП22-6-8, ГОСТ 6308-61 | Кольцо СП22-6-8, ГОСТ 6308-61 |
Загрузка ...
|
|
| 79 | 41-08с4А | Стержень маслоизмерителя с колпачком |
Загрузка ...
|
|
| 80 | СМД1-0125 | Сетка |
Загрузка ...
|
|
| 81 | Шайба пружинная 10Н 65 Г, 6402-61 | Шайба пружинная 10Н 65 Г, 6402-61 |
Загрузка ...
|
|
| 82 | Болт М10Х25 кл. 2-015, ГОСТ 7796-62 | Болт М10Х25 кл. 2-015, ГОСТ 7796-62 |
Загрузка ...
|
|
| 83 | СМД7-0132А | Патрубок маслоналивной |
Загрузка ...
|
|
| 84 | СМД7-0122 | Прокладка крышки патрубка |
Загрузка ...
|
|
| 85 | СМД7-0108 | Крышка патрубка |
Загрузка ...
|
|
| 86 | СМД1-0124 | Пружина крышки |
Загрузка ...
|
|
| 87 | СМД1-0126 | Прокладка патрубка |
Загрузка ...
|
|
| 88 | 01-0155 | Пробка коническая |
Загрузка ...
|
|
| 89 | 41-0109 | Втулка распределительного вала передняя |
Загрузка ...
|
|
| 90 | СЧД7-0684 | Прокладка |
Загрузка ...
|
|
| 91 | 41-0164 | Пробка |
Загрузка ...
|
|
| 92 | 6Т2-0133 | Прокладка пальца |
Загрузка ...
|
|
| 93 | 6Т2-0113 | Палец |
Загрузка ...
|
|
| 94 | 6Т2-0934 | Прокладка |
Загрузка ...
|
|
| 95 | 01-0912А | Переключатель |
Загрузка ...
|
|
| 96 | 6Т2-0116 | Шайба замковая |
Загрузка ...
|
|
| 97 | СМД55-0139 | Заглушка |
Загрузка ...
|
|
| 98 | Штифт цилиндрический 13Пр 13Х26 Н507-66 | Штифт цилиндрический 13Пр 13Х26 Н507-66 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
