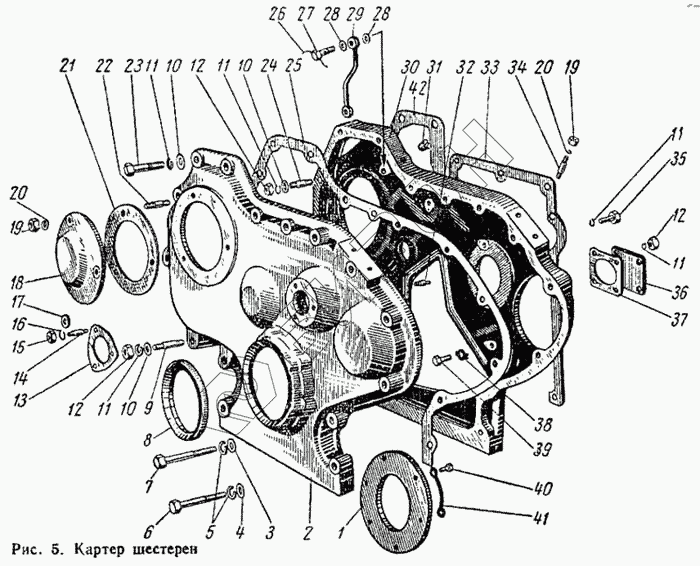

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Картер шестерен
1
2
3
4
5
6
7
8
9
10
10
10
11
11
11
11
11
12
12
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 41-02с1-3 | 41-02с1-3 | Картер шестерен с крышкой в сборе |
Загрузка ...
|
|
| 41-02с2-3 | 41-02с2-3 | Картер шестерен в сборе |
Загрузка ...
|
|
| 41-02с3 | 41-02с3 | Крышка картера шестерен в сборе |
Загрузка ...
|
|
| 1 | 6Т2-0208 | Кольцо маслоотражательное |
Загрузка ...
|
|
| 2 | 01-0202 | Крышка картера шестерен |
Загрузка ...
|
|
| 3 | 6Т2-0219 | Шайба |
Загрузка ...
|
|
| 4 | Шайба 13Х24Х2 Н495-66 | Шайба 13Х24Х2 Н495-66 |
Загрузка ...
|
|
| 5 | Шайба пружинная 12Н, ГОСТ 6402-61 | Шайба пружинная 12Н, ГОСТ 6402-61 |
Загрузка ...
|
|
| 6 | Болт М12Х85 кл. 2-015, ГОСТ 7795-62 | Болт М12Х85 кл. 2-015, ГОСТ 7795-62 |
Загрузка ...
|
|
| 7 | Болт М12Х100 кл. 2-015, ГОСТ 7795-62 | Болт М12Х100 кл. 2-015, ГОСТ 7795-62 |
Загрузка ...
|
|
| 8 | Манжета Н-75 Н536-66 | Манжета Н-75 Н536-66 |
Загрузка ...
|
|
| 9 | Шпилька М10Х45 Н478-66 | Шпилька М10Х45 Н478-66 |
Загрузка ...
|
|
| 10 | Шайба 11Х20Х2 Н495-66 | Шайба 11Х20Х2 Н495-66 |
Загрузка ...
|
|
| 11 | Шайба пружинная 10Н, ГОСТ 6402-61 | Шайба пружинная 10Н, ГОСТ 6402-61 |
Загрузка ...
|
|
| 12 | Гайка М10 кл. 2-055, ГОСТ 2524-62 | Гайка М10 кл. 2-055, ГОСТ 2524-62 |
Загрузка ...
|
|
| 13 | 01-1407 | Прокладка |
Загрузка ...
|
|
| 14 | 01-0238 | Шпилька специальная |
Загрузка ...
|
|
| 15 | Гайка М6 кл. 2-055, ГОСТ 5915-62 | Гайка М6 кл. 2-055, ГОСТ 5915-62 |
Загрузка ...
|
|
| 16 | Шайба пружинная 6Н, ГОСТ 6402-61 | Шайба пружинная 6Н, ГОСТ 6402-61 |
Загрузка ...
|
|
| 17 | Шайба 6-015, ГОСТ 11371-65 | Шайба 6-015, ГОСТ 11371-65 |
Загрузка ...
|
|
| 18 | 42-0222 | Крышка |
Загрузка ...
|
|
| 19 | Гайка М8 кл. 2-055, ГОСТ 2524-62 | Гайка М8 кл. 2-055, ГОСТ 2524-62 |
Загрузка ...
|
|
| 20 | Шайба пружинная 8Н, ГОСТ 6402-61 | Шайба пружинная 8Н, ГОСТ 6402-61 |
Загрузка ...
|
|
| 21 | 01-0232 | Прокладка |
Загрузка ...
|
|
| 22 | Шпилька М8Х18 Н477-66 | Шпилька М8Х18 Н477-66 |
Загрузка ...
|
|
| 23 | Болт М10Х70 кл. 2-015, ГОСТ 7795-62 | Болт М10Х70 кл. 2-015, ГОСТ 7795-62 |
Загрузка ...
|
|
| 24 | Шпилька М10Х32 Н478-66 | Шпилька М10Х32 Н478-66 |
Загрузка ...
|
|
| 25 | 6Т3-0205 | Прокладка крышки |
Загрузка ...
|
|
| 26 | Проволока 0 1,2Х115, ГОСТ 3282-46 | Проволока 0 1,2Х115, ГОСТ 3282-46 |
Загрузка ...
|
|
| 27 | СМД7-0215-2 | Болт зажимной |
Загрузка ...
|
|
| 28 | СМД7-0216-2 | Прокладка поворотного угольника |
Загрузка ...
|
|
| 29 | 41-02с5-1 | Трубка подвода масла в сборе |
Загрузка ...
|
|
| 30 | 41-0201 | Картер шестерен |
Загрузка ...
|
|
| 31 | Пробка КГ-1/8", ГОСТ 12721-67 | Пробка КГ-1/8", ГОСТ 12721-67 |
Загрузка ...
|
|
| 32 | Шпилька М10Х25 Н478-66 | Шпилька М10Х25 Н478-66 |
Загрузка ...
|
|
| 33 | 01-0204 | Прокладка картера маховика |
Загрузка ...
|
|
| 34 | Шпилька М8Х18 Н478-66 | Шпилька М8Х18 Н478-66 |
Загрузка ...
|
|
| 35 | Болт М10Х30 кл. 2-015, ГОСТ 7796-62 | Болт М10Х30 кл. 2-015, ГОСТ 7796-62 |
Загрузка ...
|
|
| 38 | 03-0213 | Шайба стопорная |
Загрузка ...
|
|
| 39 | Болт М12Х30 кл. 2-015, ГОСТ 7796-62 | Болт М12Х30 кл. 2-015, ГОСТ 7796-62 |
Загрузка ...
|
|
| 40 | Болт М6Х14 кл. 2-015, ГОСТ 7798-62 | Болт М6Х14 кл. 2-015, ГОСТ 7798-62 |
Загрузка ...
|
|
| 41 | 6Т2-0214 | Шайба замковая |
Загрузка ...
|
|
| 42 | 41-0230 | Прокладка топливного насоса |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
