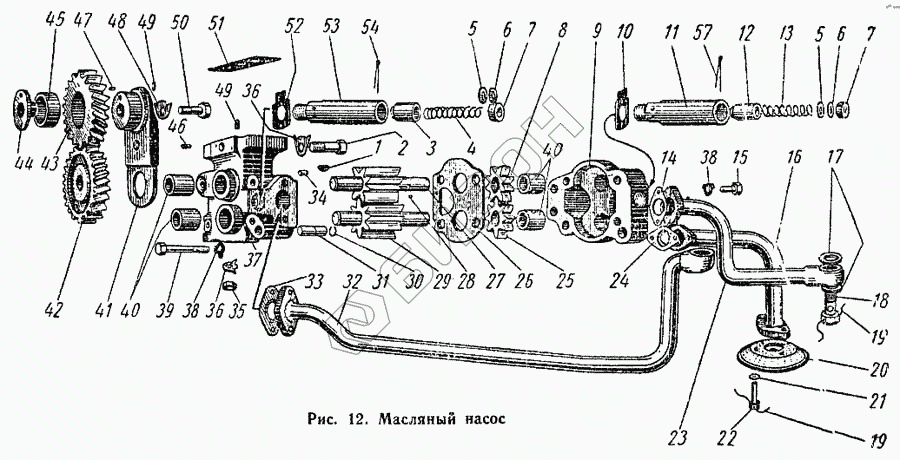

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Масляный насос
1
2
3
4
5
5
6
6
7
7
8
9
10
11
13
14
15
16
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
38
39
40
40
41
42
45
46
47
48
49
49
50
51
52
53
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 01-09с9Б | 01-09с9Б | Клапан предохранительный радиаторной секции в сборе |
Загрузка ...
|
|
| 01-09с8Б | 01-09с8Б | Клапан нагнетающей секций редукционный в сборе |
Загрузка ...
|
|
| 01-09с10Б | 01-09с10Б | Шестерня привода насоса промежуточная в сборе |
Загрузка ...
|
|
| 41-09с2 | 41-09с2 | Труба впускная с маслозаборником в сборе |
Загрузка ...
|
|
| 01-09с3-1 | 01-09с3-1 | Секция нагнетающая в сборе |
Загрузка ...
|
|
| 01-09с19 | 01-09с19 | Секции маслонасоса в сборе |
Загрузка ...
|
|
| 01-09с2Б | 01-09с2Б | Насос масляный |
Загрузка ...
|
|
| 01-09с5Б-1 | 01-09с5Б-1 | Корпус радиаторной секции в сборе |
Загрузка ...
|
|
| 01-09с4Б | 01-09с4Б | Корпус нагнетающей секции в сборе |
Загрузка ...
|
|
| 01-09с11А-1 | 01-09с11А-1 | Ось промежуточной шестерня в сборе |
Загрузка ...
|
|
| 1 | Шпонка сегментная 3Х6,5 ГОСТ 8795-58 | Шпонка сегментная 3Х6,5 ГОСТ 8795-58 |
Загрузка ...
|
|
| 2 | 01-0943А | Болт М10Х40 |
Загрузка ...
|
|
| 3 | 01-0961-1А | Стакан предохранительного клапана |
Загрузка ...
|
|
| 4 | 01-0913А | Пружина редукционного клапана |
Загрузка ...
|
|
| 5 | 01-0940А | Шайба регулировочная |
Загрузка ...
|
|
| 6 | 01-0941А | Шайба регулировочная |
Загрузка ...
|
|
| 7 | 01-0921Б | Колпачок клапана |
Загрузка ...
|
|
| 8 | 01-0909А-1 | Шестерня радиаторной секции ведущая |
Загрузка ...
|
|
| 9 | 01-0901Б-1 | Корпус радиаторной секции |
Загрузка ...
|
|
| 10 | 01-0946 | Шайба стопорная |
Загрузка ...
|
|
| 11 | 01-0914-1 | Корпус предохранительного клапана радиаторной секции |
Загрузка ...
|
|
| 13 | 01-0916А | Пружина клапана |
Загрузка ...
|
|
| 14 | 01-0932А | Прокладка |
Загрузка ...
|
|
| 15 | Болт М8Х18 кл. 2-015, ГОСТ 7796-62 | Болт М8Х18 кл. 2-015, ГОСТ 7796-62 |
Загрузка ...
|
|
| 16 | 41-09с5 | Трубка впускная в сборе |
Загрузка ...
|
|
| 18 | 54.08.406 | Болт зажимной |
Загрузка ...
|
|
| 19 | Проволока контровая 0 1,2Х160, ГОСТ 3282 | Проволока контровая 0 1,2Х160, ГОСТ 3282-46 |
Загрузка ...
|
|
| 20 | 01-09с14А | Заборник маслонасоса в сборе |
Загрузка ...
|
|
| 21 | Шайба 8,5Х16Х1,5 Н495-66 | Шайба 8,5Х16Х1,5 Н495-66 |
Загрузка ...
|
|
| 22 | Болт III М8Х30 кл. 2-015, ГОСТ 7796-62 | Болт III М8Х30 кл. 2-015, ГОСТ 7796-62 |
Загрузка ...
|
|
| 23 | 41-09с4Б | Труба радиаторной секции в сборе |
Загрузка ...
|
|
| 24 | 01-0929А | Прокладка впускной трубы |
Загрузка ...
|
|
| 25 | 01-0910А-1 | Шестерня радиаторной секции ведомая |
Загрузка ...
|
|
| 26 | 01-0903Б | Проставка масляного насоса |
Загрузка ...
|
|
| 27 | 01-09с6А | Шестерня ведущая нагнетающей секции в сборе |
Загрузка ...
|
|
| 28 | Шарик БУ4, ГОСТ 3722-60 | Шарик БУ4, ГОСТ 3722-60 |
Загрузка ...
|
|
| 29 | 01-09с7А | Шестерня ведомая нагнетающей секции в сборе |
Загрузка ...
|
|
| 30 | 01-0945 | Кольцо пружинное |
Загрузка ...
|
|
| 31 | 01-0944 | Штифт |
Загрузка ...
|
|
| 32 | 41-09с3-3 | Трубка нагнетающей секции в сборе |
Загрузка ...
|
|
| 33 | 01-09с17А | Прокладка в сборе |
Загрузка ...
|
|
| 34 | 01-0935-1 | Втулка установочная |
Загрузка ...
|
|
| 35 | Гайка М10 кл. 2-055, ГОСТ 2524-62 | Гайка М10 кл. 2-055, ГОСТ 2524-62 |
Загрузка ...
|
|
| 36 | Шайба стопорная I 10Х16 Н499-66 | Шайба стопорная I 10Х16 Н499-66 |
Загрузка ...
|
|
| 37 | 01-0902Б | Корпус нагнетающей секции |
Загрузка ...
|
|
| 38 | 01-0951 | Шайба стопорная |
Загрузка ...
|
|
| 39 | Болт М8Х70 кл. 2-015, ГОСТ 7795-62 | Болт М8Х70 кл. 2-015, ГОСТ 7795-62 |
Загрузка ...
|
|
| 40 | 01-0934А | Втулка валика масляного насоса |
Загрузка ...
|
|
| 41 | 01-0904А-1 | Ось промежуточной оси |
Загрузка ...
|
|
| 42 | 01-0917А | Шестерня ведомая привода масляного насоса |
Загрузка ...
|
|
| 45 | 01-0918А | Шестерня промежуточная |
Загрузка ...
|
|
| 46 | 01-0920А | Фланец промежуточной шестерни упорный |
Загрузка ...
|
|
| 47 | 01-0919А | Втулка промежуточной шестерни |
Загрузка ...
|
|
| 48 | Штифт цилиндрический 5С3Х 16, ГОСТ 3128- | Штифт цилиндрический 5С3Х 16, ГОСТ 3128-60 |
Загрузка ...
|
|
| 49 | Штифт цилиндрический 4С3Х 10, ГОСТ 3128- | Штифт цилиндрический 4С3Х 10, ГОСТ 3128-60 |
Загрузка ...
|
|
| 50 | 01-0936 | Шайба стопорная |
Загрузка ...
|
|
| 51 | 01-0939А | Заглушка |
Загрузка ...
|
|
| 52 | 01-0953 | Болт М8Х35 |
Загрузка ...
|
|
| 53 | 01-0922Б | Прокладка регулировочная |
Загрузка ...
|
|
| 55 | 01-0949А | Шайба стопорная |
Загрузка ...
|
|
| 56 | 01-0911-1 | Корпус редукционного клапана нагнетающей секции |
Загрузка ...
|
|
| 57 | Шплинт 4Х36-005, ГОСТ 397-66 | Шплинт 4Х36-005, ГОСТ 397-66 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
