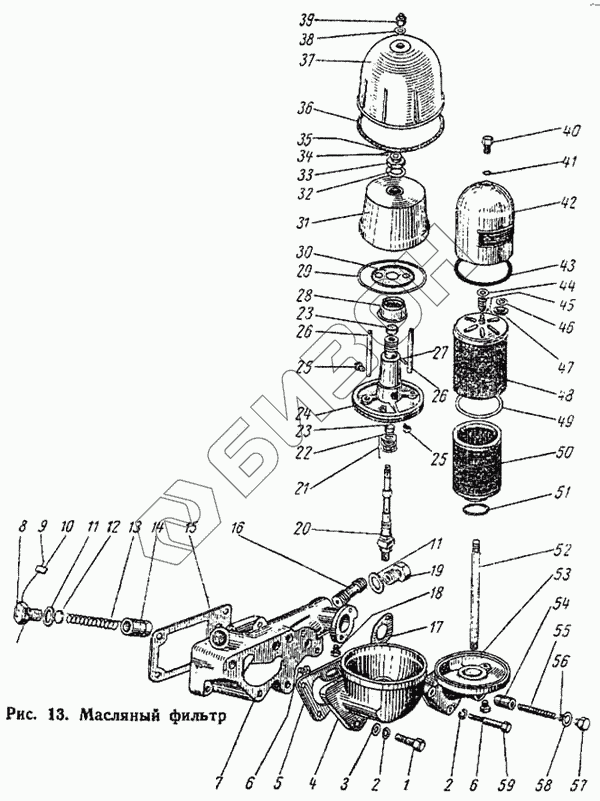

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Масляный фильтр
1
2
2
3
4
5
6
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 01-10с5 | 01-10с5 | Проставка в сборе |
Загрузка ...
|
|
| 01-10с4-1 | 01-10с4-1 | Корпус масляного фильтра в сборе |
Загрузка ...
|
|
| 04-10с6 | 04-10с6 | Ротор центробежного фильтра очистки масла со втулками в сборе |
Загрузка ...
|
|
| 04-10с4 | 04-10с4 | Ротор центробежного фильтра очистки масла в сборе |
Загрузка ...
|
|
| 1 | Болт М10Х30 кл. 2-015, ГОСТ 7796-62 | Болт М10Х30 кл. 2-015, ГОСТ 7796-62 |
Загрузка ...
|
|
| 2 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 |
Загрузка ...
|
|
| 3 | Шайба 11Х22Х2 Н495-66 | Шайба 11Х22Х2 Н495-66 |
Загрузка ...
|
|
| 4 | 01-1001-1 | Корпус центробежного фильтра очистки масла |
Загрузка ...
|
|
| 5 | 01-1005 | Прокладка корпуса центробежного фильтра очистки масла |
Загрузка ...
|
|
| 6 | Пробка Ц18 КГ-1/4, ГОСТ 12720-67 | Пробка Ц18 КГ-1/4, ГОСТ 12720-67 |
Загрузка ...
|
|
| 7 | 01-1002 | Проставка |
Загрузка ...
|
|
| 8 | 04-1048 | Пробка клапана |
Загрузка ...
|
|
| 9 | Проволока 01,2Х115, ГОСТ 3282-46 | Проволока 01,2Х115, ГОСТ 3282-46 |
Загрузка ...
|
|
| 10 | Н-6502 | Пломба 8Х10 Н504-66 |
Загрузка ...
|
|
| 11 | 04-1049 | Прокладка пробки |
Загрузка ...
|
|
| 12 | 04-1050 | Шайба |
Загрузка ...
|
|
| 13 | 04-1046 | Пружина сливного клапана |
Загрузка ...
|
|
| 14 | 01-0961-1А | Стакан предохранительного клапана |
Загрузка ...
|
|
| 15 | 6Т2-1009 | Прокладка |
Загрузка ...
|
|
| 16 | 01-1015-1 | Штуцер |
Загрузка ...
|
|
| 17 | 01-1004 | Прокладка корпуса масляного фильтра |
Загрузка ...
|
|
| 18 | 01-1014 | Штуцер ввертный |
Загрузка ...
|
|
| 19 | СМД1-1028 | Пробка |
Загрузка ...
|
|
| 20 | 04-1006 | Ось ротора центробежного фильтра очистки масла |
Загрузка ...
|
|
| 21 | Шарикоподшипник 8103 ГОСТ 6874-54 | Шарикоподшипник 8103 ГОСТ 6874-54 |
Загрузка ...
|
|
| 22 | 04-1014 | Кольцо стопорное |
Загрузка ...
|
|
| 23 | 04-1007 | Втулка ротора центробежного фильтра |
Загрузка ...
|
|
| 24 | 04-10с7 | Ротор центробежного фильтра очистки масла |
Загрузка ...
|
|
| 25 | 04-1011 | Сопло ротора |
Загрузка ...
|
|
| 26 | 04-1009 | Трубка ротора заборная |
Загрузка ...
|
|
| 27 | 04-1040 | Штифт |
Загрузка ...
|
|
| 28 | 04-1008 | Отражатель ротора |
Загрузка ...
|
|
| 29 | 04-1013 | Кольцо У-125Х120-2, ГОСТ 9833-61 |
Загрузка ...
|
|
| 30 | 04-1010 | Сетка заборных трубок |
Загрузка ...
|
|
| 31 | 04-1012 | Колпак ротора центробежного фильтра очистки масла |
Загрузка ...
|
|
| 32 | 04-1015 | Шайба |
Загрузка ...
|
|
| 33 | 04-1002 | Гайка |
Загрузка ...
|
|
| 34 | 01-1032 | Защелка |
Загрузка ...
|
|
| 35 | 04-1033 | Шайба упорная |
Загрузка ...
|
|
| 36 | 04-1017 | Прокладка колпака |
Загрузка ...
|
|
| 37 | 04-1016 | Колпак центробежного фильтра |
Загрузка ...
|
|
| 38 | 04-1041 | Шайба |
Загрузка ...
|
|
| 39 | 04-1042-1 | Гайка |
Загрузка ...
|
|
| 40 | 04-1029 | Гайка |
Загрузка ...
|
|
| 41 | 04-1030 | Прокладка |
Загрузка ...
|
|
| 42 | 04-10с5-1 | Колпак масляного фильтра в сборе |
Загрузка ...
|
|
| 43 | 04-1028 | Прокладка колпака |
Загрузка ...
|
|
| 44 | Шайба 15Х28Х3 Н495-66 | Шайба 15Х28Х3 Н495-66 |
Загрузка ...
|
|
| 45 | 04-1018 | Пружина |
Загрузка ...
|
|
| 46 | 01-1031 | Шайба |
Загрузка ...
|
|
| 47 | СМД7-1066 | Кольцо уплотняющее |
Загрузка ...
|
|
| 48 | 04-10с8 | Секция фильтра наружная в сборе |
Загрузка ...
|
|
| 49 | 04-1003 | Прокладка |
Загрузка ...
|
|
| 50 | 04-10с10 | Секция фильтра внутренняя в сборе |
Загрузка ...
|
|
| 51 | 236-1003114-В | Кольцо стакана форсунки уплотнительное |
Загрузка ...
|
|
| 52 | 01-1013 | Шпилька |
Загрузка ...
|
|
| 53 | 01-1003 | Корпус масляного фильтра |
Загрузка ...
|
|
| 54 | 01-1012-1 | Клапан перепускной |
Загрузка ...
|
|
| 55 | 01-0916А | Пружина клапана |
Загрузка ...
|
|
| 56 | 04-1037 | Шайба |
Загрузка ...
|
|
| 57 | 01-1011 | Пробка клапана |
Загрузка ...
|
|
| 58 | 04-1034 | Прокладка пробки |
Загрузка ...
|
|
| 59 | Болт М10Х50 кл. 2-015, ГОСТ 7796-62 | Болт М10Х50 кл. 2-015, ГОСТ 7796-62 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
