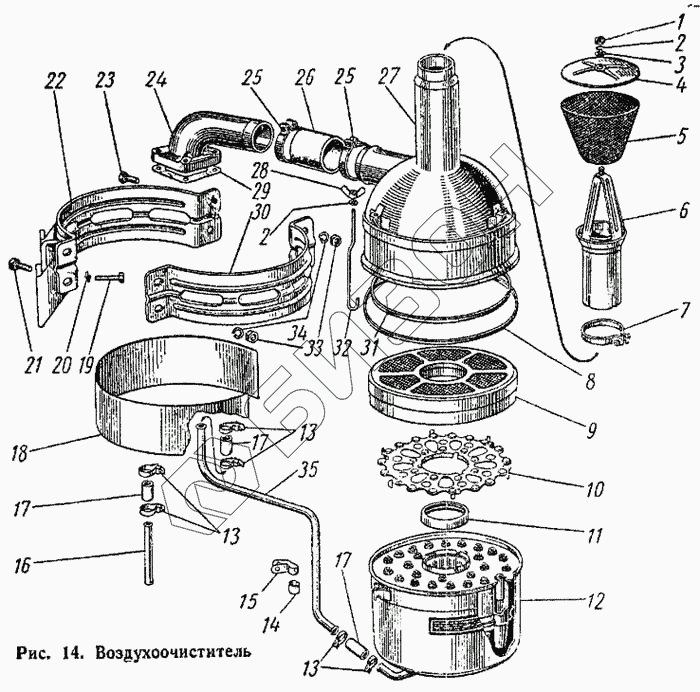

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Воздухоочиститель
1
2
2
3
4
5
6
7
8
9
9
9
10
11
12
13
13
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 41-12с1 | 41-12с1 | Воздухоочиститель |
Загрузка ...
|
|
| 01-12с28 | 01-12с28 | Воздухозаборник |
Загрузка ...
|
|
| 41-12с26 | 41-12с26 | Трубка отсоса пыли дополнительная в сборе |
Загрузка ...
|
|
| 43-12с3-1 | 43-12с3-1 | Воздухоочиститель в сборе |
Загрузка ...
|
|
| 41-12с25-1 | 41-12с25-1 | Трубка отсоса пыли в сборе |
Загрузка ...
|
|
| 1 | Гайка М8 кл. 2-055, ГОСТ 2524-62 | Гайка М8 кл. 2-055, ГОСТ 2524-62 |
Загрузка ...
|
|
| 2 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 |
Загрузка ...
|
|
| 3 | Шайба 8,5Х16Х1 Н495-66 | Шайба 8,5Х16Х1 Н495-66 |
Загрузка ...
|
|
| 4 | СМД9-1237 | Крышка |
Загрузка ...
|
|
| 5 | 01-1226 | Сетка |
Загрузка ...
|
|
| 6 | 01-12с29 | Трубка в сборе |
Загрузка ...
|
|
| 7 | 6Т2-1231 | Хомут |
Загрузка ...
|
|
| 8 | 01-1229 | Кольцо уплотнительное наружное |
Загрузка ...
|
|
| 9 | 01-12с15 | Кассета в сборе |
Загрузка ...
|
|
| 9 | 01-12с25 | Кассета в сборе |
Загрузка ...
|
|
| 9 | 6Т2-12вс21 | Кассета в сборе |
Загрузка ...
|
|
| 10 | 01-1269А | Дефлектор |
Загрузка ...
|
|
| 11 | 01-1204 | Кольцо уплотнительное внутреннее |
Загрузка ...
|
|
| 12 | 01-12с8 | Мультициклон в сборе |
Загрузка ...
|
|
| 13 | Хомут 32 Н524-66 | Хомут 32 Н524-66 |
Загрузка ...
|
|
| 14 | 03А-1251 | Прокладка хомута |
Загрузка ...
|
|
| 15 | 03А-1250 | Хомут |
Загрузка ...
|
|
| 16 | 41-1266 | Трубка отсоса пыли дополнительная |
Загрузка ...
|
|
| 17 | СЧД7-0929 | Прокладка |
Загрузка ...
|
|
| 17 | СМД9-1249 | Шланг соединительный |
Загрузка ...
|
|
| 18 | 41-1241-2 | Прокладка кронштейна воздухоочистителя |
Загрузка ...
|
|
| 19 | 01-0699 | Болт |
Загрузка ...
|
|
| 20 | Шайба пружинная 12Н 65Г, ГОСТ 6402-61 | Шайба пружинная 12Н 65Г, ГОСТ 6402-61 |
Загрузка ...
|
|
| 21 | Болт М10Х40 кл. 2-015, ГОСТ 7795-62 | Болт М10Х40 кл. 2-015, ГОСТ 7795-62 |
Загрузка ...
|
|
| 22 | 41-12с18-2 | Кронштейн воздухоочистителя в сборе |
Загрузка ...
|
|
| 23 | Болт М10Х25 кл. 2-015, ГОСТ 7796-62 | Болт М10Х25 кл. 2-015, ГОСТ 7796-62 |
Загрузка ...
|
|
| 24 | 41-1206-1 | Труба соединительная |
Загрузка ...
|
|
| 25 | Хомут 100 Н524-66 | Хомут 100 Н524-66 |
Загрузка ...
|
|
| 26 | 01-1235 | Шланг соединительный |
Загрузка ...
|
|
| 27 | 01-12с4 | Головка в сборе |
Загрузка ...
|
|
| 28 | Гайка М8 кл. 2-055, ГОСТ 3032-66 | Гайка М8 кл. 2-055, ГОСТ 3032-66 |
Загрузка ...
|
|
| 29 | 01-1218 | Прокладка трубы |
Загрузка ...
|
|
| 30 | 41-1245 | Лента кронштейна |
Загрузка ...
|
|
| 31 | 6Т2-12В58 | Кольцо уплотнительное верхнее |
Загрузка ...
|
|
| 32 | 01-1263 | Болт стяжной |
Загрузка ...
|
|
| 33 | Гайка М10 кл. 2-055, ГОСТ 2524-62 | Гайка М10 кл. 2-055, ГОСТ 2524-62 |
Загрузка ...
|
|
| 34 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 |
Загрузка ...
|
|
| 35 | 41-1260-3 | Трубка отсоса пыли |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
