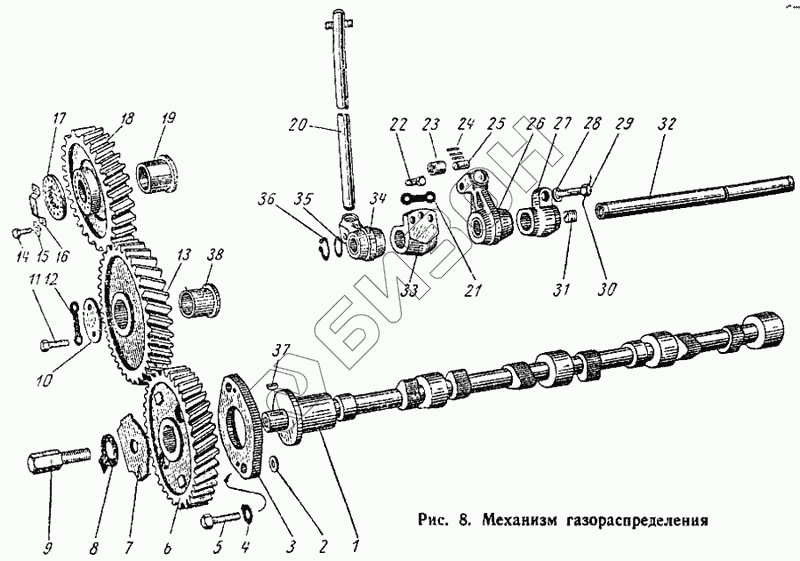

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Механизм газораспределения
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СМД55-0506 | СМД55-0506 | Шайба |
Загрузка ...
|
|
| 41-05с3 | 41-05с3 | Ось толкателей в сборе |
Загрузка ...
|
|
| 41-05с12 | 41-05с12 | Шестерня привода топливного насоса в сборе |
Загрузка ...
|
|
| 6Т2-05с9 | 6Т2-05с9 | Шестерня паразитная в сборе |
Загрузка ...
|
|
| 1 | 41-0501-1 | Вал распределительный |
Загрузка ...
|
|
| 2 | 01-0531 | Шайба регулировочная |
Загрузка ...
|
|
| 3 | 41-0534 | Шайба упорная |
Загрузка ...
|
|
| 4 | 6Т3-0516 | Шайба стопорная |
Загрузка ...
|
|
| 5 | Болт М12Х40 кл. 2-015, ГОСТ 7796-62 | Болт М12Х40 кл. 2-015, ГОСТ 7796-62 |
Загрузка ...
|
|
| 6 | 6Т3-0502 | Шестерня распределительного вала |
Загрузка ...
|
|
| 7 | 01-0517 | Шайба |
Загрузка ...
|
|
| 8 | 01-0515 | Шайба стопорная |
Загрузка ...
|
|
| 9 | 01-0511 | Болт-поводок |
Загрузка ...
|
|
| 11 | Болт М8Х 16 кл. 2-015 ГОСТ 7796-62 | Болт М8Х 16 кл. 2-015 ГОСТ 7796-62 |
Загрузка ...
|
|
| 12 | Шайба замковая II 9Х24, Н502-66 | Шайба замковая II 9Х24, Н502-66 |
Загрузка ...
|
|
| 13 | 6Т2-0503 | Шестерня паразитная |
Загрузка ...
|
|
| 14 | Болт М8Х20 кл. 2-015, ГОСТ 7796-62 | Болт М8Х20 кл. 2-015, ГОСТ 7796-62 |
Загрузка ...
|
|
| 15 | Шайба стопорная 8,5, ГОСТ 3693-52, Н498- | Шайба стопорная 8,5, ГОСТ 3693-52, Н498-66 |
Загрузка ...
|
|
| 16 | 41-0533 | Скоба |
Загрузка ...
|
|
| 17 | СМД55-0510 | Фланец шлицевой |
Загрузка ...
|
|
| 18 | 41-0532 | Шестерня привода топливного насоса |
Загрузка ...
|
|
| 19 | СМД55-0505 | Втулка |
Загрузка ...
|
|
| 20 | 6Т2-05с8 | Штанга толкателя в сборе |
Загрузка ...
|
|
| 21 | 6Т2-0515 | Шайба замковая |
Загрузка ...
|
|
| 22 | Болт М10Х30 кл. 2-015, ГОСТ 7796-62 | Болт М10Х30 кл. 2-015, ГОСТ 7796-62 |
Загрузка ...
|
|
| 23 | 201-1007190 | Ролик толкателя коромысла |
Загрузка ...
|
|
| 24 | 201-1007196 | Ролик игольчатый |
Загрузка ...
|
|
| 25 | 201-1007194 | Ось ролика толкателя |
Загрузка ...
|
|
| 26 | 236-1007182 | Толкатель в сборе |
Загрузка ...
|
|
| 27 | 01-0510 | Опора оси толкателей маслоподводящая |
Загрузка ...
|
|
| 28 | Шайба 13Х24Х2, Н495-66 | Шайба 13Х24Х2, Н495-66 |
Загрузка ...
|
|
| 29 | 6Т2-0514-1 | Болт специальный |
Загрузка ...
|
|
| 30 | Проволока 0,1Х150, ГОСТ 3282-46 | Проволока 0,1Х150, ГОСТ 3282-46 |
Загрузка ...
|
|
| 31 | Пробка КГ-3/8, ГОСТ 12721-67 | Пробка КГ-3/8, ГОСТ 12721-67 |
Загрузка ...
|
|
| 32 | 41-0506 | Ось толкателей |
Загрузка ...
|
|
| 33 | 01-0512 | Опора оси толкателей |
Загрузка ...
|
|
| 34 | 236-1007180 | Толкатель с роликами в сборе |
Загрузка ...
|
|
| 35 | 6Т2-0505 | Шайба |
Загрузка ...
|
|
| 36 | Кольцо НЭ-22, ГОСТ 9301-59 Н512-66 | Кольцо НЭ-22, ГОСТ 9301-59 Н512-66 |
Загрузка ...
|
|
| 37 | Шпонка сегментная 8Х10, ГОСТ 8795-58 Н50 | Шпонка сегментная 8Х10, ГОСТ 8795-58 Н508-66 |
Загрузка ...
|
|
| 38 | 01-0527 | Втулка паразитной шестерни |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
