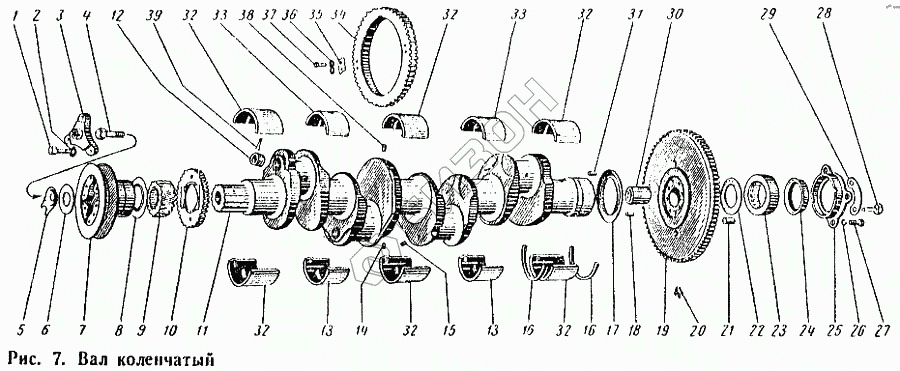

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Вал коленчатый

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
32
32
32
33
33
34
35
36
37
38
39
Позиция на иллюстрации Заводской номер детали Название детали Цена
41-04с3-2 41-04с3-2 Вал коленчатый в сборе
Загрузка ...
41-04с1-2 41-04с1-2 Вал коленчатый в сборе
Загрузка ...
6Т3-04с2 6Т3-04с2 Маховик в сборе
Загрузка ...
6Т3-0402 6Т3-0402 Маховик (входит в узел 6Т3-04с6)
Загрузка ...
4Т6-04с9 4Т6-04с9 Комплект коренных вкладышей
Загрузка ...
4Т6-04с8 4Т6-04с8 Вкладыши коренных подшипников
Загрузка ...
01-0403 01-0403 Венец маховика (входит в узел 6Т3-04с6)
Загрузка ...
41-04с5-2 41-04с5-2 Вал коленчатый с вкладышами (комплект запасных частей)
Загрузка ...
6Т6-04с7 6Т6-04с7 Вкладыши коренных подшипников
Загрузка ...
1 Болт М16Х32 кл. 2-015, ГОСТ 7796-62 Болт М16Х32 кл. 2-015, ГОСТ 7796-62
Загрузка ...
2 01-0425 Шайба стопорная
Загрузка ...
3 01-0424 Храповик
Загрузка ...
4 6Т3-0410 Болт
Загрузка ...
5 6Т3-0409 Шайба стопорная
Загрузка ...
6 6Т3-0411 Шайба поджимная
Загрузка ...
7 41-0406 Шкив коленчатого вала
Загрузка ...
8 6Т3-0405 Маслоотражатель коленчатого вала передний
Загрузка ...
9 01-0404 Шестерня коленчатого вала
Загрузка ...
10 01-0415-1 Шестерня привода масляного насоса
Загрузка ...
11 41-0401-2 Вал коленчатый
Загрузка ...
12 6Т2-0411 Заглушка
Загрузка ...
13 6Т2-0416-1 Вкладыш коренного подшипника нижний
Загрузка ...
14 41-0428 Штифт цилиндрический 10Пр22аХ10
Загрузка ...
15 Пробка КГ-1/8, ГОСТ 12721-67 Пробка КГ-1/8, ГОСТ 12721-67
Загрузка ...
16 6Т2-0420-1 Полукольцо упорного подшипника
Загрузка ...
17 01-0421 Маслоотражатель коленчатого вала задний
Загрузка ...
18 Штифт цилиндрический 8Пр13Х26, ГОСТ 3128 Штифт цилиндрический 8Пр13Х26, ГОСТ 3128-66
Загрузка ...
19 6Т3-04с6 Маховик в сборе
Загрузка ...
20 Масленка I-АI, ГОСТ 1303-56 Масленка I-АI, ГОСТ 1303-56
Загрузка ...
21 СМД22-0431 Штифт цилиндрический
Загрузка ...
22 6Т3-0413 Шайба маслоотражательная
Загрузка ...
23 Роликоподшипник 292208, ГОСТ 5377-60 Роликоподшипник 292208, ГОСТ 5377-60
Загрузка ...
24 Манжета I-I-50, Н536-66 Манжета I-I-50, Н536-66
Загрузка ...
25 6Т3-0425 Корпус сальника
Загрузка ...
26 Шайба пружинная 6Н 65Г, ГОСТ 6402-61 Шайба пружинная 6Н 65Г, ГОСТ 6402-61
Загрузка ...
27 Болт М6Х20 кл. 2-015, ГОСТ 7798-62 Болт М6Х20 кл. 2-015, ГОСТ 7798-62
Загрузка ...
28 6Т3-0414 Болт крепления маховика
Загрузка ...
29 6Т3-0416 Шайба замковая
Загрузка ...
30 6Т2-0423 Втулка шлицевая
Загрузка ...
31 Штифт цилиндрический 16ВХ40, ГОСТ 3128-6 Штифт цилиндрический 16ВХ40, ГОСТ 3128-60
Загрузка ...
32 6Т2-0418-1 Вкладыш коренного подшипника средний верхний
Загрузка ...
33 6Т2-0417-1 Вкладыш коренного подшипника верхний
Загрузка ...
34 41-0422 Шестерня привода механизма уравновешивания
Загрузка ...
35 41-0426 Шайба упорная
Загрузка ...
36 41-0427 Шайба замковая
Загрузка ...
37 Болт М8Х16 кл. 2-015, ГОСТ 7796-62 Болт М8Х16 кл. 2-015, ГОСТ 7796-62
Загрузка ...
38 Штифт цилиндрический 10Пр2аХ25, ГОСТ 312 Штифт цилиндрический 10Пр2аХ25, ГОСТ 3128-60
Загрузка ...
39 Шплинт 4Х22-005, ГОСТ 397-64 Шплинт 4Х22-005, ГОСТ 397-64
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
