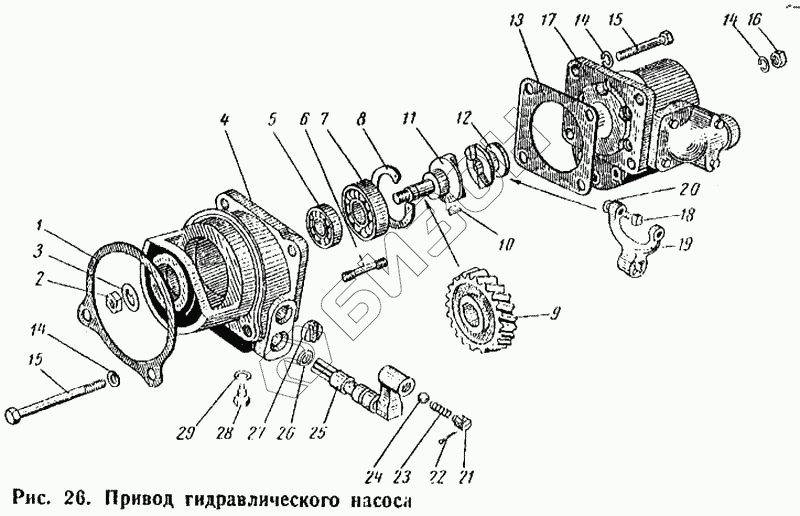

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Привод гидравлического насоса
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 6Т2-26с3 | 6Т2-26с3 | Корпус в сборе |
Загрузка ...
|
|
| 1 | 6Т2-2604 | Прокладка |
Загрузка ...
|
|
| 2 | Гайка М16 кл. 2-055, ГОСТ 2526-62 | Гайка М16 кл. 2-055, ГОСТ 2526-62 |
Загрузка ...
|
|
| 3 | Шайба стопорная 16Х32, ГОСТ 3695-52 | Шайба стопорная 16Х32, ГОСТ 3695-52 |
Загрузка ...
|
|
| 4 | 01-2601 | Корпус привода гидронасоса |
Загрузка ...
|
|
| 5 | Шарикоподшипник № 204, ГОСТ 8338-57 | Шарикоподшипник № 204, ГОСТ 8338-57 |
Загрузка ...
|
|
| 6 | Шпилька М10Х32 Н478-66 | Шпилька М10Х32 Н478-66 |
Загрузка ...
|
|
| 7 | Шарикоподшипник № 207, ГОСТ 8338-57 | Шарикоподшипник № 207, ГОСТ 8338-57 |
Загрузка ...
|
|
| 8 | СМД2-2604-1 | Кольцо установочное |
Загрузка ...
|
|
| 9 | 01-2633 | Шестерня привода гидронасоса |
Загрузка ...
|
|
| 10 | Шпонка сегментная 6Х10, ГОСТ 8795-58 | Шпонка сегментная 6Х10, ГОСТ 8795-58 |
Загрузка ...
|
|
| 11 | СМД7-2602-1 | Вал привода гидравлического насоса |
Загрузка ...
|
|
| 12 | СМД2-2605 | Муфта кулачковая |
Загрузка ...
|
|
| 13 | СМД2-2616-1 | Прокладка |
Загрузка ...
|
|
| 14 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 |
Загрузка ...
|
|
| 15 | Болт М10Х95 кл. 2-015, ГОСТ 7795-62 | Болт М10Х95 кл. 2-015, ГОСТ 7795-62 |
Загрузка ...
|
|
| 16 | Гайка М10 кл. 2-055, ГОСТ 2524-62 | Гайка М10 кл. 2-055, ГОСТ 2524-62 |
Загрузка ...
|
|
| 17 | 01-26с6 | Насос шестеренчатый НШ-46Л левого вращения |
Загрузка ...
|
|
| 18 | СМД2-2607-1 | Сухарик |
Загрузка ...
|
|
| 19 | СМД2-2606-1 | Вилка |
Загрузка ...
|
|
| 20 | СМД2-2623 | Кольцо предохранительное |
Загрузка ...
|
|
| 21 | 14-2619 | Заглушка |
Загрузка ...
|
|
| 22 | Шплинт 3,2Х32-005, ГОСТ 397-66 | Шплинт 3,2Х32-005, ГОСТ 397-66 |
Загрузка ...
|
|
| 23 | СМД2-2617 | Пружина |
Загрузка ...
|
|
| 24 | Шарик ВV 8 мм Р, ГОСТ 3722-60 | Шарик ВV 8 мм Р, ГОСТ 3722-60 |
Загрузка ...
|
|
| 25 | 01-2634 | Рычаг включения |
Загрузка ...
|
|
| 26 | СМД2-2622-1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 27 | СМД2-2618 | Ограничитель |
Загрузка ...
|
|
| 28 | 01-2636 | Винт установочный |
Загрузка ...
|
|
| 29 | Шайба 8,5Х16Х2 Н495-66 | Шайба 8,5Х16Х2 Н495-66 |
Загрузка ...
|
|
| 36 | 41-2634 | Крышка |
Загрузка ...
|
|
| 37 | 6Т3-2632 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
