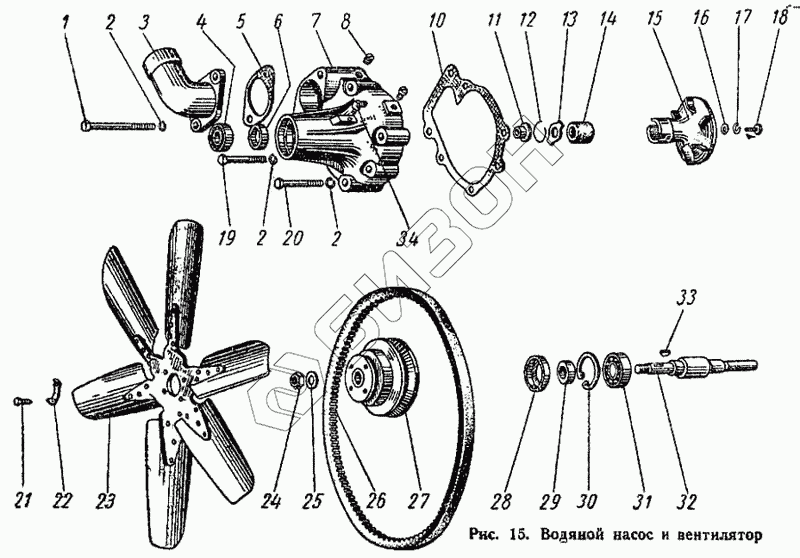

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Водяной насос и вентилятор
1
2
2
2
3
4
5
6
7
8
10
11
12
13
13
14
15
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 01-13с4 | 01-13с4 | Крыльчатка водяного насоса в сборе |
Загрузка ...
|
|
| 41-13с3-1 | 41-13с3-1 | Водяной насос в сборе |
Загрузка ...
|
|
| 1 | Болт М10Х105, ГОСТ 7795-62 | Болт М10Х105, ГОСТ 7795-62 |
Загрузка ...
|
|
| 2 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 |
Загрузка ...
|
|
| 3 | 02-1307-2 | Патрубок водяной |
Загрузка ...
|
|
| 4 | Шарикоподшипник 304, ГОСТ 8338-57 | Шарикоподшипник 304, ГОСТ 8338-57 |
Загрузка ...
|
|
| 5 | 6Т3-1303 | Прокладка патрубка |
Загрузка ...
|
|
| 6 | Манжета I-I-20 Н536-66 | Манжета I-I-20 Н536-66 |
Загрузка ...
|
|
| 7 | 03-1301 | Корпус водяного насоса |
Загрузка ...
|
|
| 8 | Пробка КГ-3/8, ГОСТ 12721-67 | Пробка КГ-3/8, ГОСТ 12721-67 |
Загрузка ...
|
|
| 10 | 01-1306 | Прокладка |
Загрузка ...
|
|
| 11 | СМД1-1306 | Втулка опорная |
Загрузка ...
|
|
| 12 | СЧД1-1317 | Кольцо сальника стопорное |
Загрузка ...
|
|
| 13 | 03-1322 | Шайба |
Загрузка ...
|
|
| 13 | 14-1312А | Шайба уплотняющая |
Загрузка ...
|
|
| 14 | 01-13с5 | Манжета в сборе |
Загрузка ...
|
|
| 15 | 01-1314 | Крыльчатка водяного насоса |
Загрузка ...
|
|
| 17 | Шайба 9Х20Х2 Н495-66 | Шайба 9Х20Х2 Н495-66 |
Загрузка ...
|
|
| 18 | Болт М8Х20, ГОСТ 7796-62 | Болт М8Х20, ГОСТ 7796-62 |
Загрузка ...
|
|
| 19 | Болт М10Х60, ГОСТ 7795-62 | Болт М10Х60, ГОСТ 7795-62 |
Загрузка ...
|
|
| 20 | Болт М10Х65, ГОСТ 7795-62 | Болт М10Х65, ГОСТ 7795-62 |
Загрузка ...
|
|
| 21 | Болт М10Х18, ГОСТ 7796-62 | Болт М10Х18, ГОСТ 7796-62 |
Загрузка ...
|
|
| 22 | 01-1318 | Шайба замковая |
Загрузка ...
|
|
| 23 | 01-13с2 | Вентилятор в сборе |
Загрузка ...
|
|
| 24 | Гайка М20Х1,5, ГОСТ 2526-62 | Гайка М20Х1,5, ГОСТ 2526-62 |
Загрузка ...
|
|
| 25 | Шайба стопорная 20Х36, Н501-66 | Шайба стопорная 20Х36, Н501-66 |
Загрузка ...
|
|
| 26 | 14-1328-1 | Ремень вентилятора |
Загрузка ...
|
|
| 27 | 41-1311-2 | Шкив вентилятора |
Загрузка ...
|
|
| 28 | Манжета I-I-40 Н536-66 | Манжета I-I-40 Н536-66 |
Загрузка ...
|
|
| 29 | 01-1316 | Втулка |
Загрузка ...
|
|
| 30 | СМД14-1359 | Кольцо стопорное |
Загрузка ...
|
|
| 31 | Шарикоподшипник 305, ГОСТ 8338-57 | Шарикоподшипник 305, ГОСТ 8338-57 |
Загрузка ...
|
|
| 32 | 01-1305 | Вал |
Загрузка ...
|
|
| 33 | Шпонка сегментная 5Х7,5, ГОСТ 8795-68 | Шпонка сегментная 5Х7,5, ГОСТ 8795-68 |
Загрузка ...
|
|
| 34 | Масленка III-АI-45, ГОСТ 1303-56 | Масленка III-АI-45, ГОСТ 1303-56 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
